Fehlersuche bei Roomba-Ladeproblemen: Welche Ersatzteile austauschen, um die Ladefunktion wiederherzustellen

Ein Ladefehler kann an mehreren Stellen dasselbe Symptom erzeugen. Deshalb gilt: erst prüfen, dann gezielt ersetzen. Modell- und Serienunterschiede bleiben entscheidend; prüfen Sie vor jedem Teilekauf die genaue Kompatibilität. Die Übersicht: Roomba Ersatzteile ordnet die Komponenten im größeren Zusammenhang ein.

Ladepfad-Entscheidungshelfer

Der Helfer ordnet Ihre Beobachtungen einem Prüfbereich zu. Er stellt keine definitive Diagnose und ersetzt keine modellspezifischen Angaben; er hilft dabei, unnötigen Teiletausch zu vermeiden.

Gibt es ungewöhnliche Hitze, einen geschwollenen Akku oder sichtbare Schäden an Akku, Kabeln oder Ladeanschluss? Bitte wählen Ja Nein Ist die Ladestation an einer funktionierenden Steckdose angeschlossen und zeigt sie die für Ihr Modell erwartete Betriebsreaktion? Bitte wählen Ja Nein Unklar / keine verlässliche Anzeige vorhanden Wie sehen Sitz und Ladekontakte aus? Bitte wählen Sauber, unbeschädigt und korrekt ausgerichtet Verschmutzt oder schlecht ausgerichtet Sichtbar verschlissen, korrodiert oder mechanisch beschädigt Unklar Welches Muster passt am besten? Bitte wählen Kein Ladebeginn Laden beginnt und stoppt wieder / reagiert auf die Position Laden beginnt normal, aber die Laufzeit ist danach deutlich kurz Der Roboter startet trotz Ladeversuch nicht

Prüfbereich bestimmen Zurücksetzen

Ergebnis: Wählen Sie die vier Beobachtungen aus. Das Ergebnis nennt den sinnvollsten nächsten Prüfbereich und die Austauschgrenze.

Tauschen Sie bei einem Roomba-Ladefehler nicht pauschal zuerst den Akku. Prüfen Sie den Ladepfad in der Reihenfolge Stromversorgung/Ladestation → Kontakte und Sitz → Akku und Steckverbindung und ersetzen Sie erst das Segment, dessen Fehler sich nach Reinigung, Ausrichtung und Gegenprüfung reproduzierbar zeigt. Bei Hitze, Akkuschwellung oder sichtbarer Beschädigung beenden Sie weitere Lade- und Austauschversuche.

Komponenten des Roomba-Ladesystems und wo Ladefehler entstehen können

Damit ein Roomba lädt, müssen die Abschnitte des Ladepfads zusammenarbeiten: Stromversorgung und Ladestation, Ladekontakte und Kontaktpads sowie Akku, Steckverbindung und interne Ladeelektronik. Welches Bauteil tatsächlich vorhanden und einzeln austauschbar ist, hängt vom Modell ab.

Die beschriftete Abbildung zeigt die für die Fehlersuche wichtigsten Ladebereiche.

Die Tabelle verbindet jeden Bereich mit seiner Funktion, einem typischen Hinweis und der sinnvollsten ersten Prüfung.

Ähnliche Symptome können aus unterschiedlichen Segmenten stammen. Prüfen Sie deshalb den Ladepfad Abschnitt für Abschnitt; die Seite Lade-relevante Teile per Grafik finden hilft beim Zuordnen der sichtbaren Komponenten.

Vorabprüfungen, die ein Problem im Ladepfad eingrenzen

Vorabprüfungen sollen einfache Ursachen ausschließen, bevor ein Bauteil als defekt gilt. Eine einzelne LED, ein einmaliger Ladeversuch oder ein einzelnes Start-Stopp-Ereignis beweist keinen Defekt; Anzeigeverhalten und Ladehardware unterscheiden sich zwischen Roomba-Modellen.

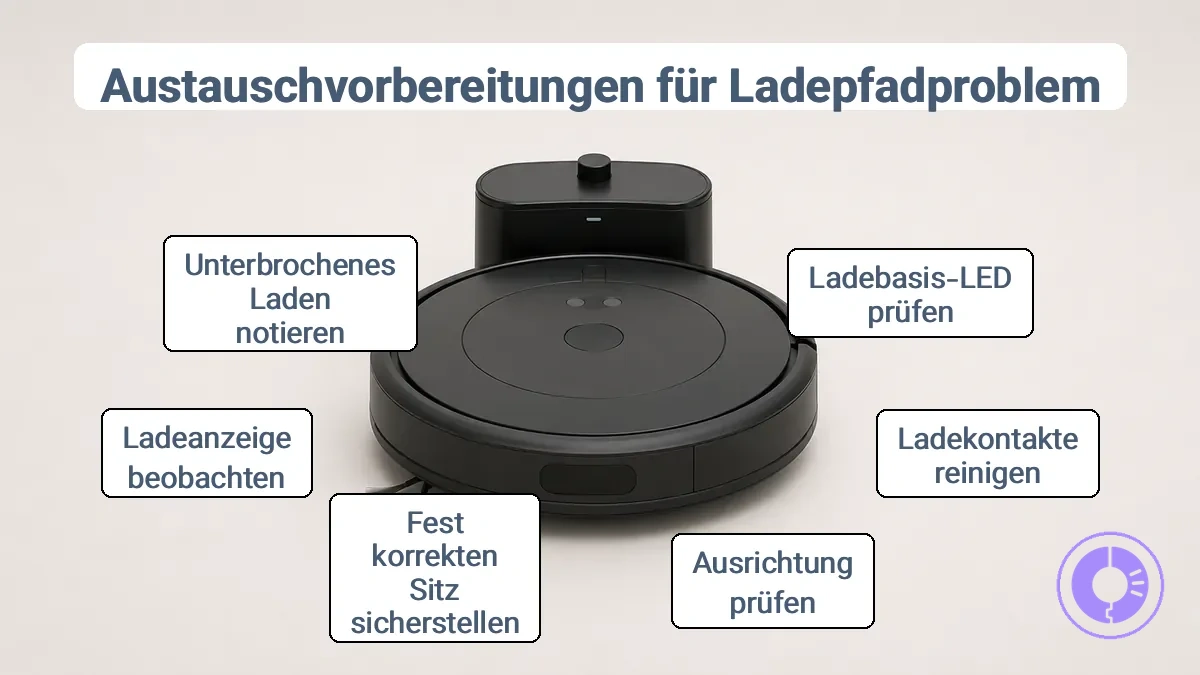

Die Abbildung zeigt die mechanische Grundbedingung: Der Roboter muss so auf der Ladestation sitzen, dass die vorgesehenen Kontaktflächen zuverlässig aufeinandertreffen.

Arbeiten Sie diese Prüfungen von außen nach innen ab. Ein Teil wird erst dann zum Austausch-Kandidaten, wenn der einfachere Fehler davor plausibel ausgeschlossen ist.

• Stromquelle: Ladestation oder Netzteil an einer bekanntermaßen funktionierenden Steckdose prüfen; Kabel und Stecker auf sichtbare Schäden kontrollieren.
• Modellspezifische Betriebsreaktion: Nur die für Ihr Modell dokumentierte Anzeige oder Reaktion bewerten; eine fehlende Dauer-LED ist nicht bei jedem Dock automatisch ein Fehler.
• Kontaktflächen: Kontakte an Station und Roboter auf Schmutz, Oxidation, Flüssigkeitsspuren und mechanischen Verschleiß prüfen und bei bloßer Verschmutzung vorsichtig reinigen.
• Ausrichtung und Sitz: Der Roboter soll ohne Schräglage oder Wackeln so stehen, dass die Ladeflächen vollständig anliegen.
• Wiederholbarkeit: Beobachten, ob derselbe Fehler bei mehreren Ladeversuchen unter gleichen Bedingungen wiederkehrt.
• Kompatibilität: Vor einem Ersatzteilkauf Modell, Serie und die konkret benötigte Komponente abgleichen; nutzen Sie dazu die Checkliste für Strom- und Lade-Teile.

Bleibt der Fehler nach diesen Prüfungen bestehen, lässt sich die Ursache mit den folgenden Symptommustern gezielter eingrenzen.

Prüfungen von Stromversorgung und Position der Ladestation, die einen Bauteildefekt vortäuschen können

Eine unterbrochene Stromversorgung oder ein instabiler mechanischer Sitz kann einen Akku- oder Kontaktdefekt vortäuschen. Prüfen Sie diese drei Punkte, bevor Sie ein Ersatzteil auswählen.

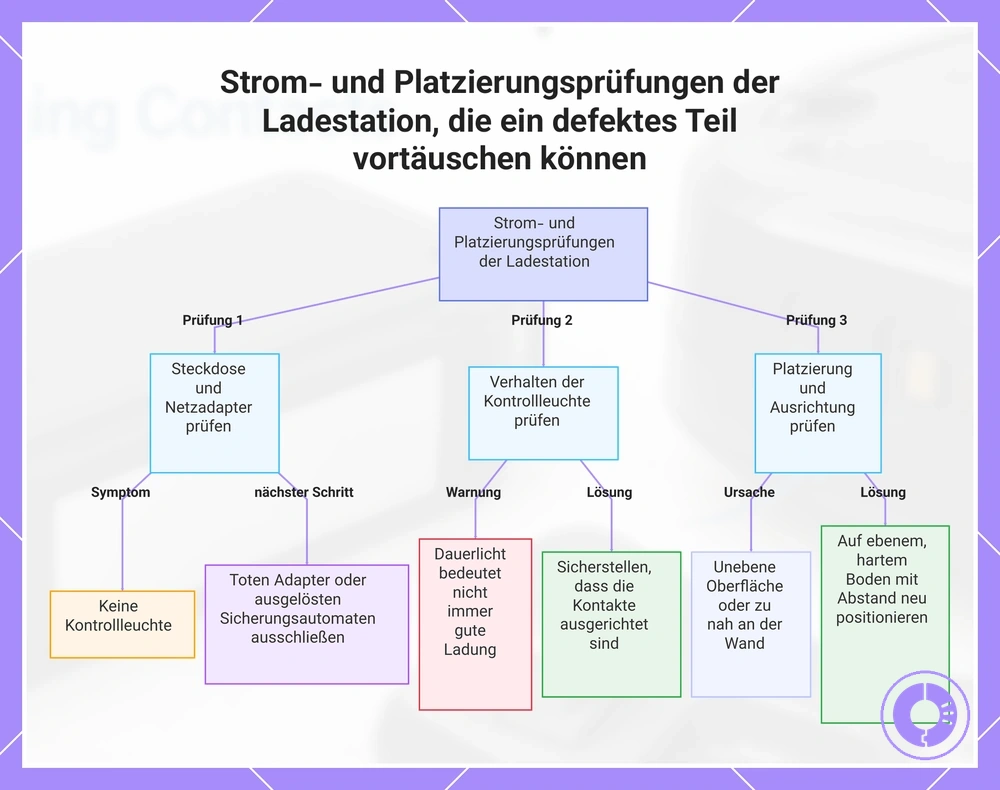

Die Grafik fasst diese Kontrollen zusammen und hilft, unnötigen Teileaustausch zu vermeiden.

Prüfungen des Ladekontaktzustands, die zwischen Reinigung und Austausch unterscheiden

Der Zustand der Ladekontakte entscheidet, ob Reinigung und Ausrichtung genügen oder ob physischer Verschleiß einen Austausch rechtfertigt. Entscheidend ist nicht nur die Optik, sondern ob danach ein stabiler Kontakt wiederhergestellt wird.

Die Austauschgrenze ist erreicht, wenn ein physischer Defekt bestehen bleibt oder Reinigung und korrekter Sitz die stabile Verbindung reproduzierbar nicht wiederherstellen.

Symptommuster, die den wahrscheinlichsten Fehlerbereich eingrenzen

Symptommuster sind Wahrscheinlichkeitssignale, keine Beweise. Ordnen Sie ein Muster erst nach den Vorabprüfungen einem Fehlerbereich zu und ersetzen Sie kein Teil allein wegen einer Anzeige oder eines einzelnen Ladeversuchs.

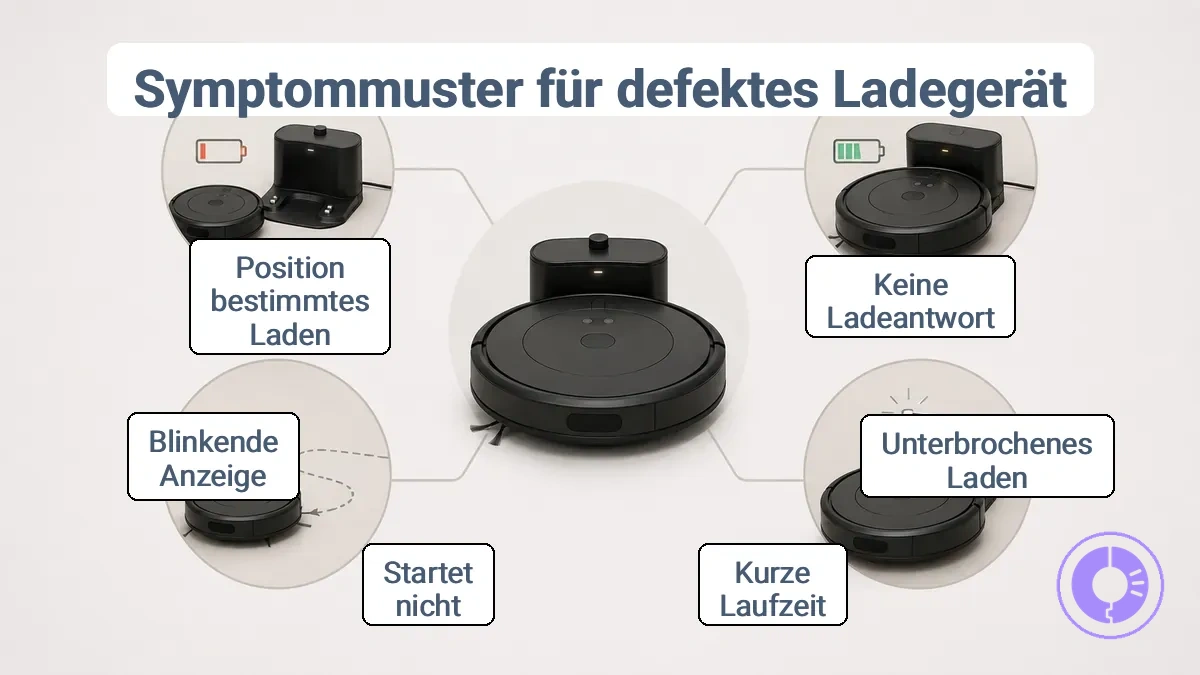

Die diagnostische Matrix verbindet das beobachtete Verhalten mit dem plausibelsten ersten Prüfbereich und einer Bestätigung, bevor ein Austausch erwogen wird.

Wenn ein Fehlercode angezeigt wird, beziehen Sie ihn in die Einordnung ein; die Seite Fehlercodes und Lösungen fürs Laden behandelt diese Signale separat.

Keine Ladeanzeige vs. zeitweises Ladeverhalten

Keine erkennbare Ladeaktivität und Start-Stopp-Laden verschieben die Prüfpriorität in unterschiedliche Richtungen. Das genaue Anzeigeverhalten ist modellabhängig, deshalb zählt die Kombination aus Anzeige, Kontakt und reproduzierbarem Verhalten.

Dasselbe Start-Stopp-Muster kann also von mechanischem Kontakt, Steckverbindung oder Akku stammen. Die Reaktion auf Reinigung und Ausrichtung ist die wichtigste Trennprüfung vor dem Teiletausch.

Startet nicht vs. lädt nicht: Was Sie zuerst prüfen und gegebenenfalls austauschen sollten

„Startet nicht“ und „lädt nicht“ überschneiden sich, sind aber nicht gleichbedeutend. Ein Startproblem kann durch fehlende gespeicherte Energie entstehen oder außerhalb des Ladepfads liegen; deshalb bestimmt der sichtbare Betriebszustand den nächsten Prüfzweig.

Entscheidungslogik für den Austausch bei Ladeproblemen

Die Austauschreihenfolge sollte auf reproduzierbaren Prüfbefunden beruhen. Beginnen Sie mit dem äußersten, sicher prüfbaren Segment und gehen Sie nur dann weiter, wenn der vorherige Bereich den Fehler nicht erklärt.

Der Ablauf reduziert unnötigen Teiletausch, ohne aus einem einzelnen Symptom eine zu sichere Diagnose abzuleiten.

1. Stromversorgung bestätigen: Funktionierende Steckdose, unbeschädigte externe Kabel und die für das Modell erwartete Reaktion der Station prüfen. Bei einem klaren Versorgungsfehler bleibt der Fokus auf Station/Netzteil.
2. Kontaktweg stabilisieren: Kontaktflächen reinigen, trocknen, auf Verschleiß prüfen und den Roboter korrekt aufsetzen. Reagiert der Fehler auf Position oder Anpressdruck, ist der Kontaktweg vorrangig.
3. Akku erst nach normalem Ladeweg bewerten: Ein Akku wird wahrscheinlicher, wenn das Laden zuverlässig beginnt, die nutzbare Laufzeit aber wiederholt deutlich kurz bleibt oder die Energieversorgung trotz intaktem äußeren Ladepfad zusammenbricht.
4. Interne Steckverbindung nur sicher prüfen: Sichtbar lose oder beschädigte, vom Modell zugänglich vorgesehene Verbindungen können den Ladepfad unterbrechen. Für Demontage oder Platinenfehler ist eine modellspezifische Anleitung bzw. Service sinnvoller als Teiletausch auf Verdacht.
5. Nach jedem Schritt nur eine Variable ändern: Erneut testen und dokumentieren, ob sich das Verhalten geändert hat. Bleibt der Fehler nach bestätigtem externem Ladeweg bestehen, nicht wahllos weitere Komponenten ersetzen.

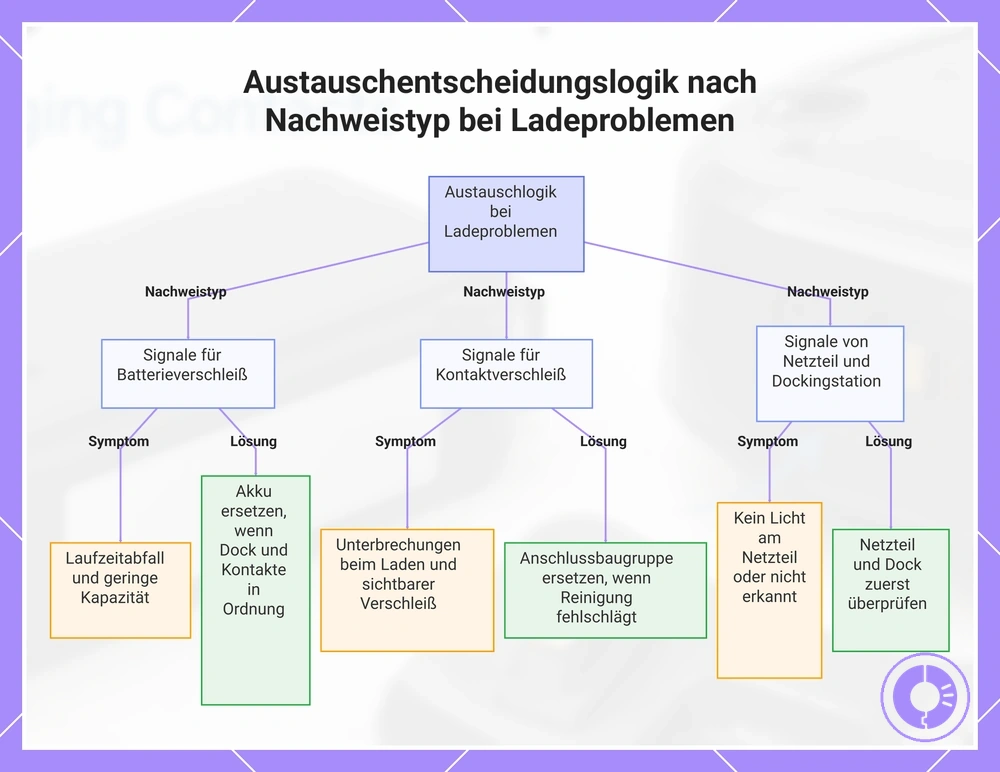

Die Grafik zeigt denselben Grundgedanken: vom beobachtbaren Ladepfad zum spezifischeren Fehlerbereich.

Wann ein Austauschakku am ehesten sinnvoll ist

Ein Austauschakku ist am ehesten sinnvoll, wenn der äußere Ladepfad normal funktioniert, der Roomba aber nach einem vollständigen Ladeversuch wiederholt nur deutlich kurz läuft oder die gespeicherte Energie nicht zuverlässig bereitstellt. Kontakt- und Stationsfehler sollten vorher ausgeschlossen werden.

Wenn die Prüfmuster zum Akku passen, hilft Akku auswählen und sicher wechseln beim nächsten Schritt. Entscheidend ist die exakte Modell- und Teilekompatibilität, nicht allein die äußere Bauform.

Wann Ladekontakte oder Kontaktbaugruppen ausgetauscht werden sollten

Der Austausch von Ladekontakten oder einer Kontaktbaugruppe ist gerechtfertigt, wenn physischer Verschleiß vorliegt oder Reinigung und korrekte Ausrichtung die stabile Verbindung nicht wiederherstellen.

• Dauerhafte Korrosion, Lochfraß oder Risse: Die Kontaktfläche bleibt auch nach sachgerechter Reinigung beschädigt.
• Schwacher oder blockierter Federweg: Ein Federkontakt stellt den nötigen Anpressdruck nicht zuverlässig her.
• Reproduzierbares Start-Stopp-Laden: Der Fehler bleibt bei sauberen, korrekt ausgerichteten Flächen bestehen und reagiert auf Position oder Druck.
• Mechanischer Sitzfehler: Der Roboter benötigt wiederholt manuelle Korrektur, weil Kontaktteil oder Halterung sichtbar verschlissen bzw. beschädigt ist.

Kein Austausch ist allein deshalb erforderlich, weil die Kontakte einmal verschmutzt waren. Die praktische Grenze ist ein verbleibender mechanischer oder leitfähiger Defekt nach Reinigung und Ausrichtung.

Wann Home Base, Netzteil oder interner Steckverbinder als Ursache wahrscheinlicher sind

Wenn saubere, korrekt ausgerichtete Ladekontakte den fehlenden Ladebeginn nicht erklären, wird das erste ausfallende Versorgungssegment eingegrenzt. Welche Einheit separat austauschbar ist, hängt vom Roomba- und Ladestationsmodell ab.

Grundlagen zum sicheren Austausch von ladebezogenen Roomba-Teilen

Beim Austausch ladebezogener Teile geht es vor allem um Kompatibilität, spannungsfreien Zustand, korrekten Sitz und eine kontrollierte Funktionsprüfung. Die genaue Zerlegung unterscheidet sich je nach Modell und gehört in eine modellspezifische Anleitung.

1. Gerät und Ladestation stromlos machen: Ladeversuch beenden und externe Versorgung trennen, bevor Sie ein dafür vorgesehenes, zugängliches Teil wechseln.
2. Exaktes Teil abgleichen: Modell/Serie, Anschlussform und die vom Hersteller vorgesehenen elektrischen Spezifikationen des Ersatzteils prüfen. Ein optisch passendes Netzteil oder Akku ist nicht automatisch kompatibel.
3. Steck- und Kontaktflächen schonend behandeln: Keine Kontakte verbiegen, kurzschließen oder mit Gewalt einsetzen. Steckverbinder vollständig und spannungsfrei ausrichten.
4. Vor dem Zusammenbau kontrollieren: Auf beschädigte Isolation, lose Leitungen, verbrannte Stellen, Flüssigkeitsspuren oder deformierte Komponenten achten.
5. Ersten Ladeversuch beobachten: Nach dem korrekten Zusammenbau prüfen, ob der Ladebeginn stabil ist und keine ungewöhnliche Hitze, Geruchsentwicklung oder andere Auffälligkeit auftritt.

Die Qualitäts-Checks gegen wiederkehrende Ausfälle helfen, Sitz und Passform nach dem Wechsel systematisch zu kontrollieren.

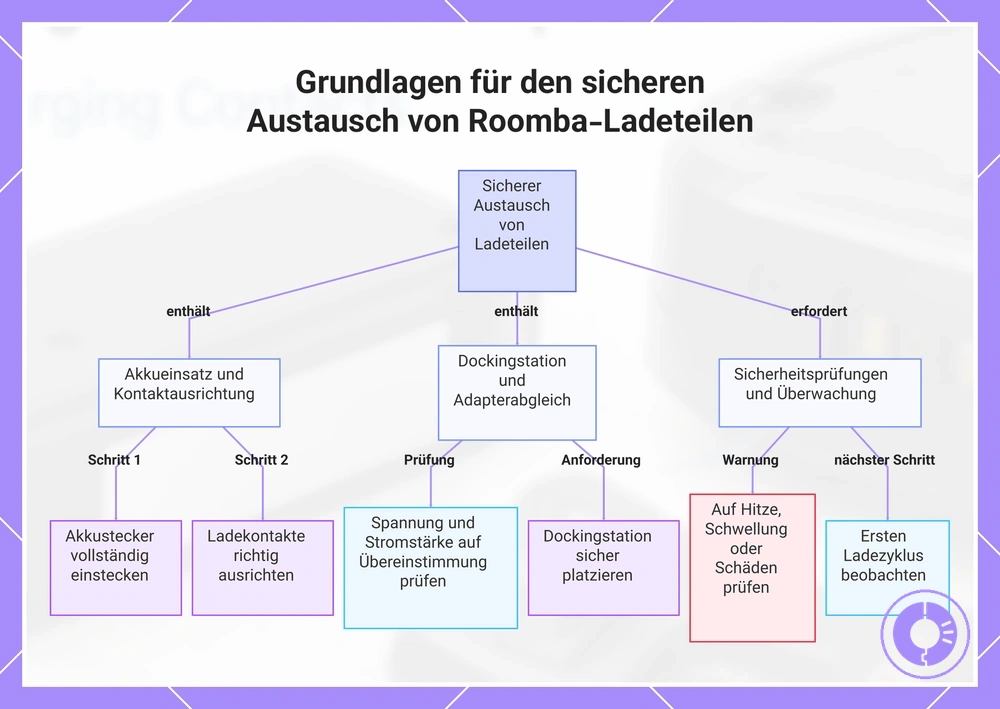

Die Grafik fasst die allgemeinen Sicherheits- und Passungsgrundlagen zusammen.

Handhabungs- und Passungsprüfungen, die wiederholte Ladefehler nach dem Austausch verhindern

Nach dem Austausch zählt nicht nur, ob ein einzelner Ladeversuch gelingt, sondern ob Sitz, Kontakt und Ladebeginn wiederholt stabil bleiben. So lassen sich Montage- und Passungsprobleme früh erkennen.

• Sitz: Ersatzteil sitzt vollständig und ohne Verspannung; Gehäuseteile schließen korrekt.
• Kontaktlage: Ladeflächen treffen ohne Schräglage aufeinander und Federkontakte bewegen sich frei.
• Andocken: Mehrere normale Andockversuche führen unter gleichen Bedingungen zum gleichen Ladebeginn.
• Stabilität: Das Laden bricht nicht durch leicht unterschiedliche normale Parkpositionen sofort ab.
• Sicherheitsbeobachtung: Keine ungewöhnliche Hitze, kein Geruch, keine Verformung und keine sichtbare Beschädigung.
• Wiederholung: Ein einzelner erfolgreicher Versuch ist hilfreich, aber erst ein konsistentes Muster spricht für eine stabile Behebung.

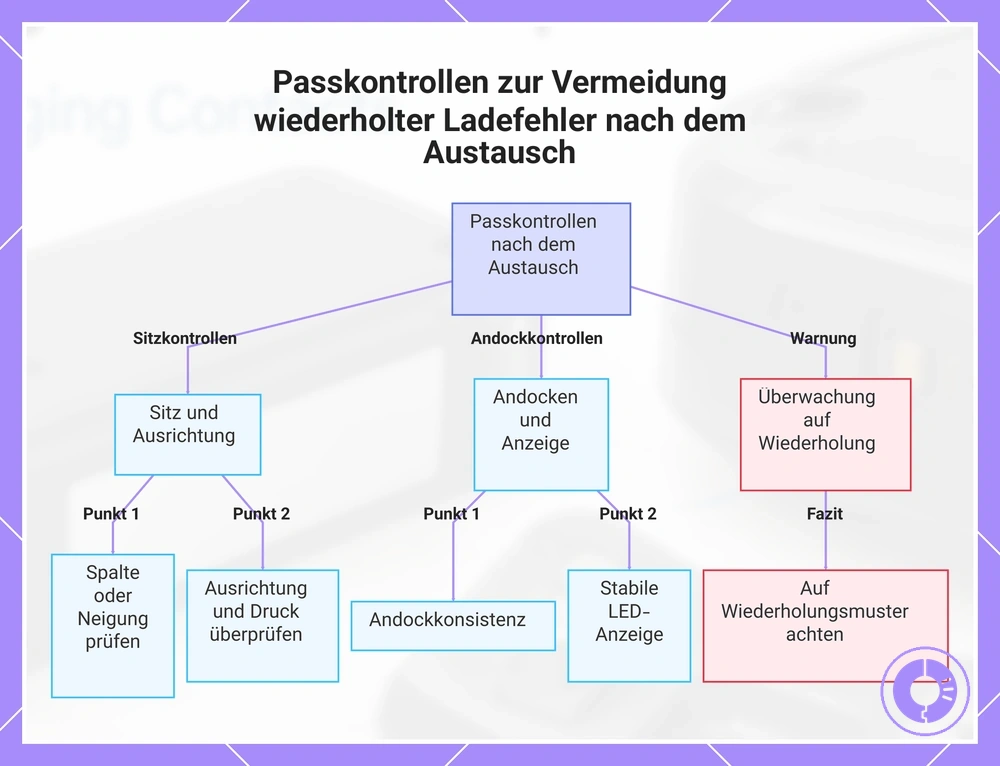

Die Grafik zeigt die wichtigsten Passungs- und Handhabungskontrollen nach dem Austausch.

Wenn der Austausch von Ladeteilen das Problem nicht behebt

Bleibt der Ladefehler nach einem Teilewechsel bestehen, wurde entweder nicht die eigentliche Ursache getroffen, die Installation ist noch fehlerhaft oder der Fehler liegt außerhalb des ersetzten Segments. Weiteres wahlloses Tauschen erhöht Kosten und Diagnoseunsicherheit.

Gehen Sie deshalb zur Prüfkette zurück und ändern Sie pro Test nur eine Variable.

1. Ausgangssymptom erneut festhalten: Wann tritt der Fehler auf, ist er reproduzierbar und begann er nach einem Ereignis wie Sturz oder Flüssigkeitskontakt?
2. Versorgung und Kontakt erneut kontrollieren: Funktionierende Stromquelle, unbeschädigte externe Verbindung, saubere Kontakte und korrekten Sitz bestätigen.
3. Einbau des Ersatzteils prüfen: Nur soweit sicher zugänglich kontrollieren, ob Stecker, Verriegelung und Lage so sitzen, wie es die modellspezifische Anleitung vorsieht.
4. Kompatibilität verifizieren: Exaktes Roomba-Modell, Baureihe und Ersatzteilzuordnung abgleichen. Ähnliche Form oder Anschlussgröße allein ist kein Kompatibilitätsnachweis.
5. Ergebnis trennen: Hat der Austausch das Symptom gar nicht verändert, lag die Ursache wahrscheinlich in einem anderen Segment; hat er das Muster verändert, nutzen Sie genau diese Veränderung für die nächste Eingrenzung.
6. Interne Fehlergrenze beachten: Bleibt der Fehler trotz bestätigter äußerer Ladepfad-Segmente bestehen oder treten mehrere andere Funktionsausfälle auf, keine Platinen oder internen Baugruppen auf Verdacht ersetzen.

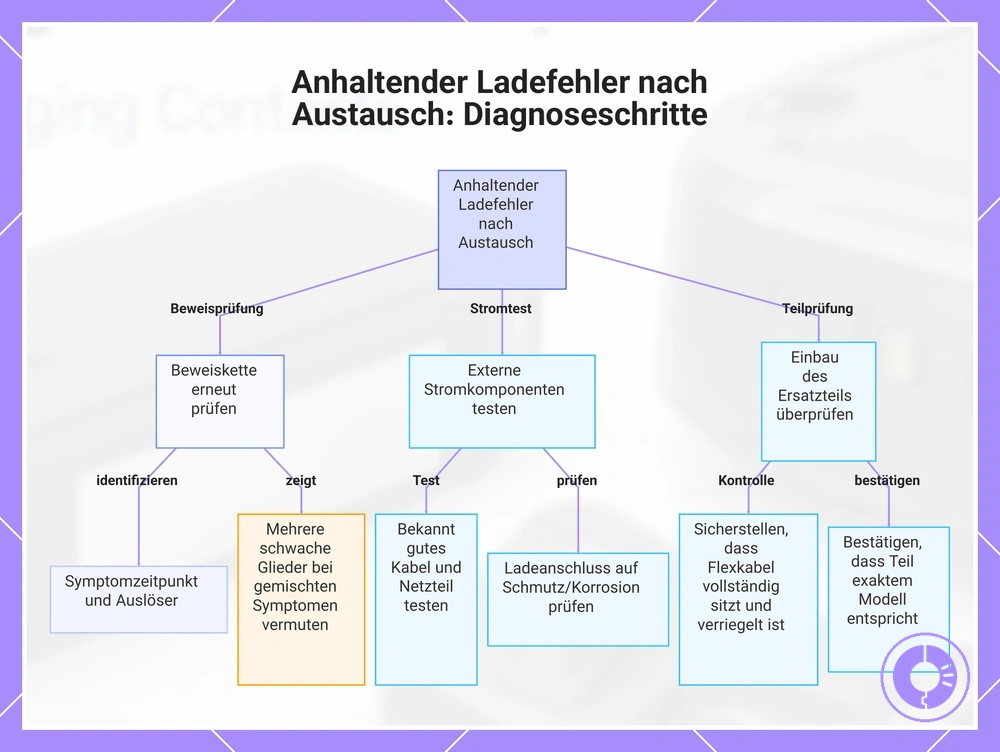

Die Grafik zeigt den strukturierten Diagnoseweg nach einem erfolglosen Teilewechsel.

Ladebezogene Fehler und Grenzfälle, die einen anderen Lösungsweg erfordern

Einige Muster verlangen zunächst eine andere Prüfung statt eines weiteren Teilekaufs. Die Tabelle trennt solche Grenzfälle nach Beobachtung und sinnvoller Reaktion.

Eskalationsschwelle für den Kundendienst, wenn die Ladepfadprüfungen bestanden sind

Die Eskalationsgrenze ist erreicht, wenn weitere Selbsttests ein Sicherheitsrisiko darstellen oder der Fehler nur noch durch interne Demontage bzw. modellspezifische Elektronikdiagnose eingegrenzt werden könnte. Das ist eine Entscheidungsgrenze, keine Diagnose des exakten Bauteils.
