Dépannage Roomba qui ne charge plus : quelles pièces remplacer pour rétablir la charge

Ne remplacez pas la batterie par défaut. Pour un Roomba qui ne charge plus, vérifiez d’abord l’alimentation de la borne, puis la propreté et l’alignement des contacts ; remplacez seulement le segment dont le défaut reste plausible après ces contrôles. Une autonomie très courte après une charge apparemment complète oriente davantage vers la batterie, tandis qu’une charge qui apparaît surtout après repositionnement oriente davantage vers les contacts ou la borne.

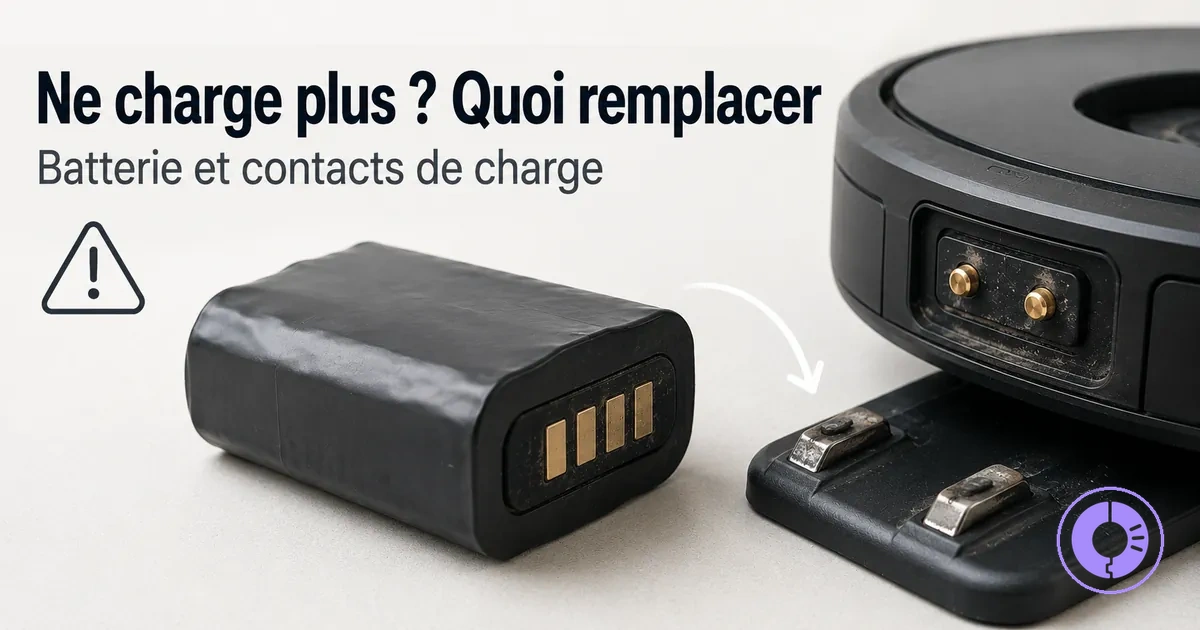

Batterie Roomba et contacts de charge, pièces de rechange en cas de souci de charge

Assistant de décision : quel maillon du chemin de charge vérifier en priorité ?

L’outil classe le prochain contrôle à partir du symptôme, de l’alimentation de la borne, de l’état des contacts et des signes de sécurité. Il indique une priorité de diagnostic, pas une panne certaine.

Symptôme principal

Alimentation de la borne

Contacts de charge

Chaleur anormale, gonflement ou dommage électrique visible

Commencez par les contrôles externes. Une prise fonctionnelle, une borne alimentée et des contacts propres et bien alignés doivent être vérifiés avant de conclure qu’une batterie ou un circuit interne est défaillant.

Les voyants, l’architecture de la borne, la batterie et les connecteurs varient selon les séries Roomba. Utilisez toujours une pièce explicitement compatible avec votre modèle exact.

Le diagnostic suit le chemin de charge : prise électrique et alimentation de la borne → contacts de la borne → contacts du robot → batterie et connexion de batterie → circuit de charge interne. L’objectif est d’isoler le premier maillon anormal avant de remplacer une pièce. Le hub pièces détachées Roomba donne le contexte de compatibilité pour les différentes séries.

Un Roomba qui ne démarre pas peut simplement manquer d’énergie, mais « ne démarre pas » et « ne charge pas » ne sont pas équivalents. Si l’alimentation externe, les contacts et une batterie compatible sont écartés sans rétablir la charge, le défaut peut relever du circuit interne et justifier un diagnostic technique plutôt qu’un remplacement au hasard.

Composants du système de charge Roomba et origine des pannes de charge

La charge dépend de plusieurs maillons qui ont des fonctions différentes. Les distinguer évite d’attribuer automatiquement une absence de charge à la batterie.

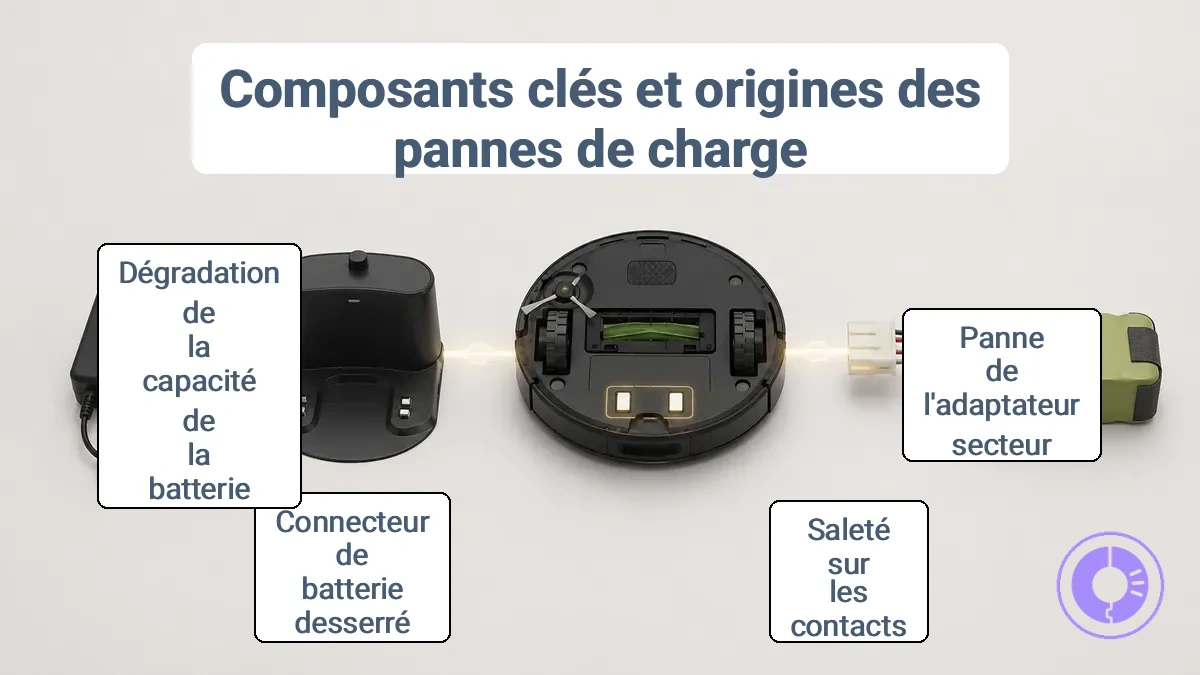

L’image annotée repère les principaux composants physiques du système de charge.

Composants annotés du système de charge Roomba : borne, contacts et connexion batterie.

Maillon	Fonction	Indice de défaillance utile	Vérification prioritaire
Borne de charge (Home Base) et alimentation	Fournir l’énergie au point de charge ; selon la série, le bloc d’alimentation peut être séparé ou intégré.	Aucune tentative de charge malgré plusieurs placements, ou alimentation de la borne non confirmée.	Tester une prise fonctionnelle et vérifier le câble, le bloc d’alimentation ou la borne selon la configuration du modèle.
Contacts de la borne et du robot	Assurer le transfert électrique quand le robot est correctement posé.	Charge qui apparaît en repositionnant le robot, corrosion, piqûres, encrassement ou faible retour des contacts à ressort.	Nettoyer sans abrasif agressif, réaligner le robot et vérifier l’état mécanique des contacts.
Batterie et connexion de batterie	Stocker l’énergie et l’alimenter au robot.	Autonomie nettement réduite après une charge apparemment complète, arrêts précoces ou fonctionnement instable alors que la borne et les contacts sont normaux.	Vérifier la compatibilité exacte, l’assise de la batterie et l’absence de gonflement ou de dommage.
Circuit de charge interne	Gérer la charge entre les contacts, la batterie et l’électronique du robot.	Défaut persistant alors que l’alimentation externe, les contacts et une batterie compatible ont été raisonnablement écartés.	Éviter le remplacement spéculatif de cartes ; passer à un diagnostic technique si l’accès exige un démontage interne.

Des maillons différents peuvent produire le même symptôme. Pour identifier les éléments liés à la charge, reliez donc chaque symptôme à une fonction puis à une vérification, plutôt qu’à une pièce supposée.

Vérifications pré-remplacement qui confirment un problème de chemin de charge

Les contrôles pré-remplacement servent à éliminer les causes simples avant de conclure à une pièce défaillante. Ils fournissent des indices de diagnostic : un contact propre, un voyant ou un placement correct ne prouve pas à lui seul que le circuit électrique est sain.

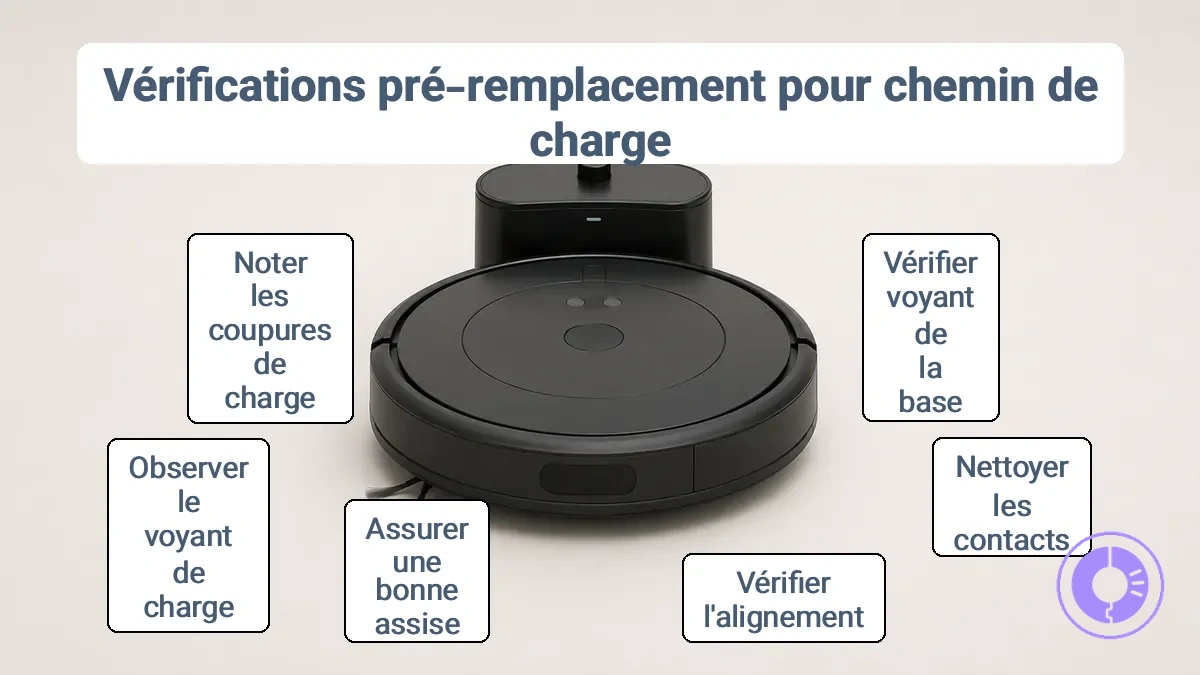

L’image montre le principe d’un robot correctement positionné sur sa borne, avec les surfaces de contact en face l’une de l’autre.

Roomba correctement positionné sur la Home Base avec les contacts de charge alignés.

Confirmer l’alimentation externe. Essayez une prise dont le fonctionnement est connu et vérifiez le câble ou l’alimentation de la borne. Le comportement des voyants varie selon le modèle : utilisez-les comme indication, pas comme mesure électrique.

Nettoyer les contacts. Retirez poussière et dépôt sur les contacts du robot et de la borne avec une méthode douce adaptée au fabricant ; évitez de conclure à une panne tant qu’une contamination visible reste présente.

Vérifier l’alignement. Posez le robot à plat sur une borne stable. Si la charge dépend d’une pression ou d’un angle précis, la piste des contacts et du positionnement devient plus importante.

Vérifier la compatibilité. Une batterie, une borne ou une alimentation doit correspondre au modèle exact ; la présence d’une pièce dans une liste générale ne garantit pas sa compatibilité avec toutes les séries. Consultez la checklist de compatibilité des pièces d’alimentation.

Noter le comportement reproductible. Distinguez absence totale de charge, charge intermittente, charge seulement après repositionnement et autonomie courte après une charge apparemment complète.

Si ces contrôles ne corrigent pas le problème, passez aux schémas de symptômes. L’étape suivante dépend de ce qui reste anormal, et non du simple fait que le robot « ne charge pas ».

Vérifications de l'alimentation et du placement de la borne pouvant imiter une pièce défaillante

Une borne non alimentée ou mal positionnée peut imiter une batterie défaillante. Les trois contrôles ci-dessous séparent l’alimentation, le contact mécanique et le comportement du robot.

Contrôle	Si le contrôle échoue	Ce que cela change
Prise, câble et alimentation de la borne	La borne ne peut pas être considérée comme correctement alimentée.	Corriger ou isoler l’alimentation avant d’évaluer la batterie.
Borne stable sur un sol dur et de niveau	Le robot peut perdre le contact pendant la charge.	Repositionner la borne avant de remplacer les contacts.
Robot posé sans basculement, contacts face à face	La charge peut devenir intermittente ou dépendre d’une pression.	Inspecter l’alignement et l’état des contacts.

Un voyant allumé ne garantit pas, à lui seul, que l’énergie atteint correctement la batterie ; inversement, l’absence de voyant n’a pas la même signification sur toutes les séries. Le critère utile est la combinaison alimentation vérifiée + contact correct + comportement reproductible.

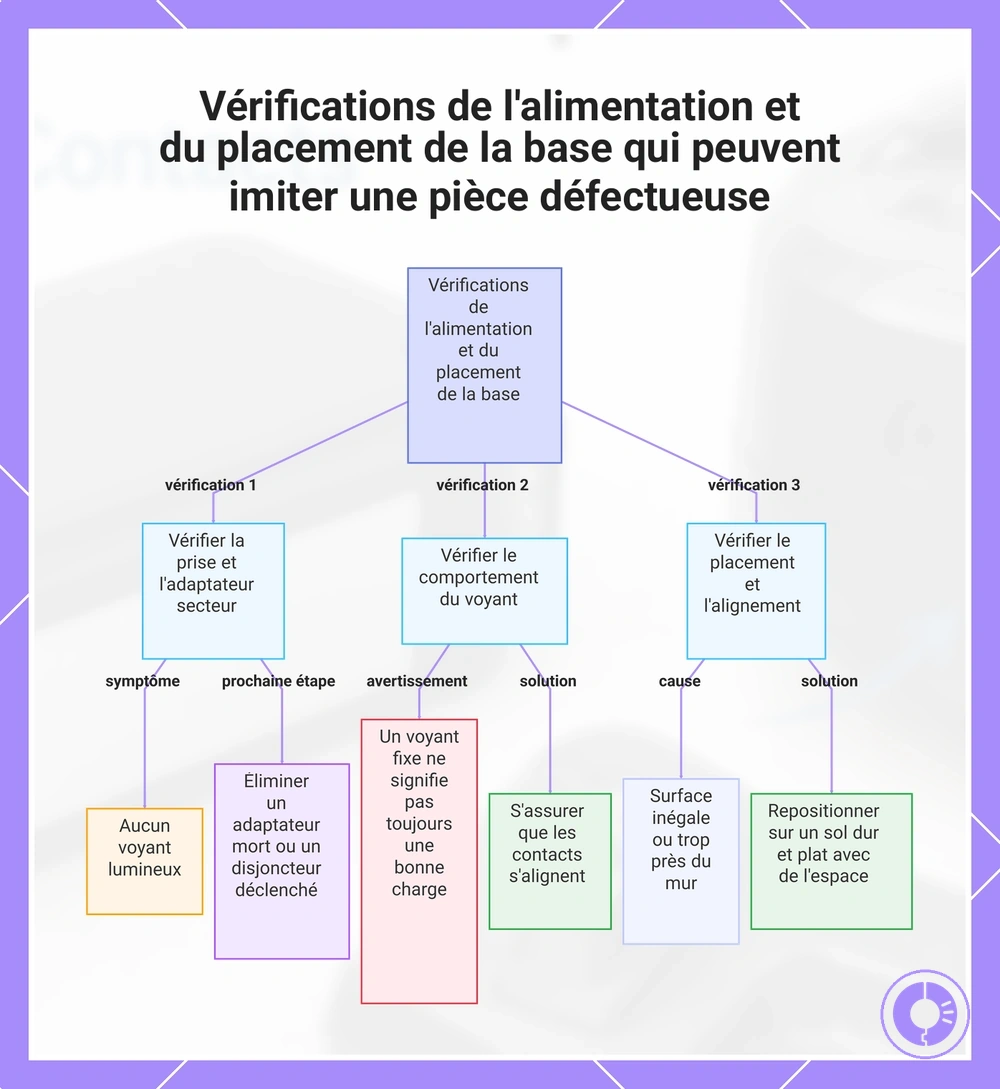

Le diagramme illustre ces contrôles de placement et d’alimentation.

Vérifications de l'alimentation et du placement de la base qui peuvent imiter une pièce défectueuse

Vérifications de l'état des contacts de charge qui distinguent le nettoyage du remplacement

L’état des contacts permet surtout de distinguer une contamination réversible d’une dégradation physique. Le nettoyage est logique tant que le problème ressemble à un dépôt de surface ; le remplacement devient plus pertinent lorsque l’usure mécanique ou la corrosion persiste.

État observé	Interprétation	Action
Poussière ou dépôt superficiel qui s’enlève	La contamination peut réduire le contact électrique.	Nettoyer puis retester avant tout remplacement.
Piqûres, corrosion persistante ou métal fortement marqué	La surface de contact peut être durablement dégradée.	Envisager le remplacement du contact ou de l’ensemble compatible si la charge reste instable après nettoyage.
Contact à ressort qui ne revient pas correctement	La pression de contact peut devenir insuffisante.	Le remplacement de l’ensemble de contact devient un candidat raisonnable.
Contacts propres mais charge seulement à un angle précis	Le problème peut venir de l’alignement, du support de contact ou de la borne.	Comparer le comportement sur plusieurs placements avant d’accuser la batterie.
Contacts propres, alignés et sans dommage, mais aucune amélioration	L’absence de charge n’est plus bien expliquée par une simple contamination.	Élargir le diagnostic vers l’alimentation, la batterie ou le circuit interne.

La récidive immédiate après un nettoyage correct et un alignement reproductible est plus informative que la saleté seule. Elle justifie d’inspecter l’usure et la mécanique des contacts avant de nettoyer encore.

Schémas de symptômes identifiant le composant de charge le plus probablement défaillant

Un symptôme ne désigne pas automatiquement une pièce. La matrice relie chaque comportement au segment le plus plausible à vérifier, puis à un contrôle qui peut renforcer ou affaiblir cette hypothèse.

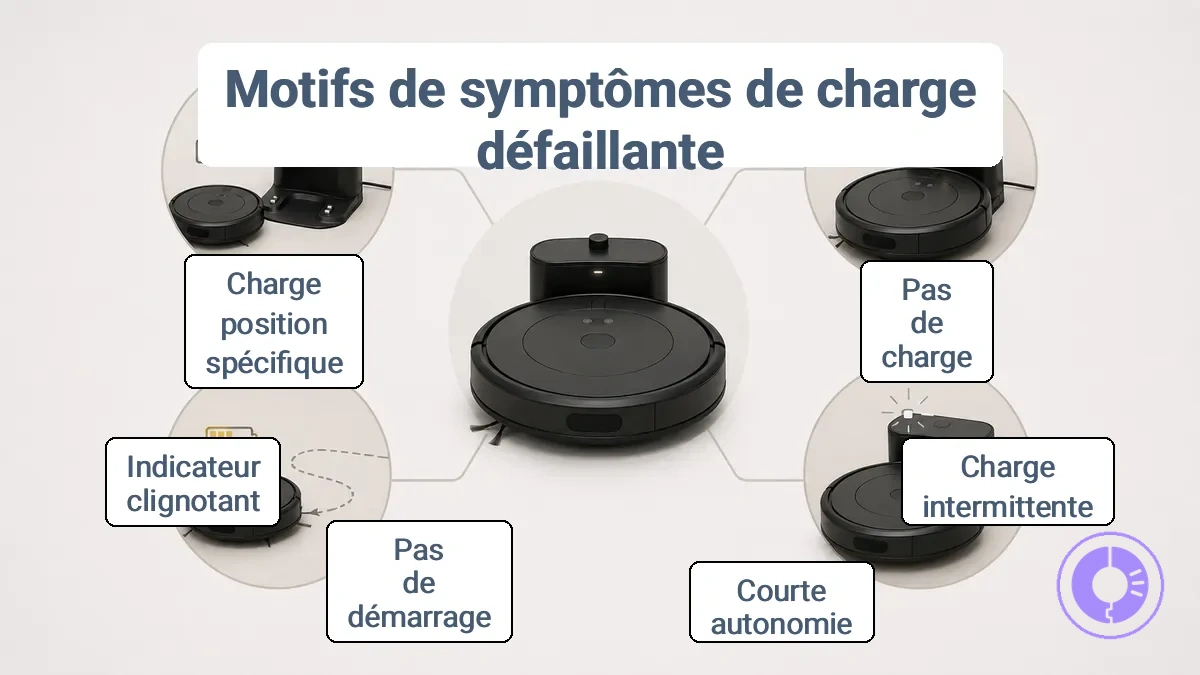

Diagramme reliant les symptômes de charge Roomba aux composants de charge probablement défaillants.

Symptôme	Segment à vérifier d’abord	Contrôle discriminant	Conséquence possible
Aucun signe de charge	Alimentation de la borne, puis contacts	Prise fonctionnelle, alimentation de la borne, contacts propres et correctement posés	Ne passer à la batterie ou à l’électronique interne que si le chemin externe est normal.
Charge qui démarre puis s’arrête	Contacts, alignement, alimentation instable ; batterie selon le contexte	Observer si le défaut change quand le robot est repositionné et si l’autonomie est aussi anormalement courte	Un changement avec le positionnement favorise la piste des contacts ; une autonomie très faible après charge favorise la piste batterie.
Charge uniquement dans une position précise	Contacts et support de borne	Inspecter usure, corrosion, retour des contacts à ressort et stabilité de la borne	Remplacer les contacts seulement si la dégradation physique ou la récidive après nettoyage l’appuie.
Charge apparemment complète, autonomie nettement réduite	Batterie	Vérifier d’abord que la charge s’initie normalement et que les contacts restent stables	La batterie devient le candidat principal si le chemin de charge externe est normal.
Robot toujours inerte après contrôles externes	Batterie, connexion de batterie ou circuit interne	Vérifier une batterie compatible et correctement installée sans forcer un démontage interne	Si une batterie compatible et le chemin externe sont écartés, privilégier le diagnostic technique.
Défaut apparu après coupure d’alimentation	Prise et borne	Rétablir l’alimentation et redémarrer la borne selon la procédure prévue pour le modèle	Ne remplacer une pièce qu’après avoir confirmé que l’alimentation ne revient pas normalement.

Ces relations restent probabilistes. Si un code d’erreur précis apparaît, utilisez aussi la page codes erreur et solutions de charge avant de choisir une pièce.

Absence de témoin de charge vs comportement de charge intermittente

Ces deux comportements réduisent le champ de recherche de façon différente, mais aucun ne prouve à lui seul la pièce défaillante.

Aucun témoin ou aucune réaction

Priorité : vérifier la prise et l’alimentation de la borne.
Puis : vérifier le contact physique entre la borne et le robot.
Si le chemin externe est normal : considérer la batterie, sa connexion ou le circuit interne.

Charge intermittente

Priorité : vérifier alignement, propreté et pression des contacts.
Si le comportement change avec le repositionnement : la piste mécanique/contact se renforce.
Si la charge paraît se terminer mais que l’autonomie est très faible : la piste batterie se renforce.

Le comportement des LED varie selon les séries : utilisez le témoin comme un indice d’état, pas comme une preuve de tension ou de courant.

Ne démarre pas vs ne charge pas : le recoupement qui modifie la priorité de remplacement

Le point décisif est de savoir si le robot dispose d’une alimentation utilisable en dehors de la borne. Cette distinction empêche de confondre une panne de charge avec une panne d’alimentation générale.

État observable	Priorité	Interprétation prudente
Le robot fonctionne hors de la borne mais ne charge pas lorsqu’il est posé	Borne et contacts	La batterie contient encore de l’énergie ; vérifiez d’abord le transfert de charge.
Le robot est complètement inerte et la borne n’est pas confirmée alimentée	Alimentation externe	Impossible d’isoler la batterie tant que la source de charge n’est pas vérifiée.
Le robot est inerte malgré une borne alimentée et des contacts propres	Batterie / connexion / circuit interne	La batterie devient plausible, mais une absence totale de réaction ne suffit pas à la déclarer défaillante.
Le robot réagit surtout après déplacement ou pression sur la borne	Contacts et alignement	La dépendance au positionnement est un indice plus direct d’un problème de contact.

Logique de décision de remplacement pour les problèmes de charge

L’ordre de remplacement doit suivre la force des indices et le coût d’une erreur de diagnostic, pas une règle universelle du type « batterie d’abord ». La séquence suivante isole les maillons du plus externe au plus interne.

Alimentation de la borne. Confirmer la prise, le câble et l’alimentation prévue pour la série Roomba concernée.

Contact électrique. Nettoyer, aligner et vérifier l’état mécanique des contacts de la borne et du robot.

Batterie. La remplacer lorsque le chemin externe est normal et que les symptômes correspondent à une perte de stockage ou à une batterie qui ne maintient plus correctement l’énergie.

Électronique interne. Si les contrôles externes et une batterie compatible n’expliquent pas le défaut, arrêter les remplacements spéculatifs et passer à un diagnostic technique.

Cette séquence évite les anciennes logiques génériques de « carte d’entrée CC » ou de contrôleur universel : l’architecture interne varie selon les Roomba, et une carte donnée ne doit être ciblée que pour un modèle où elle existe et où le défaut a été isolé.

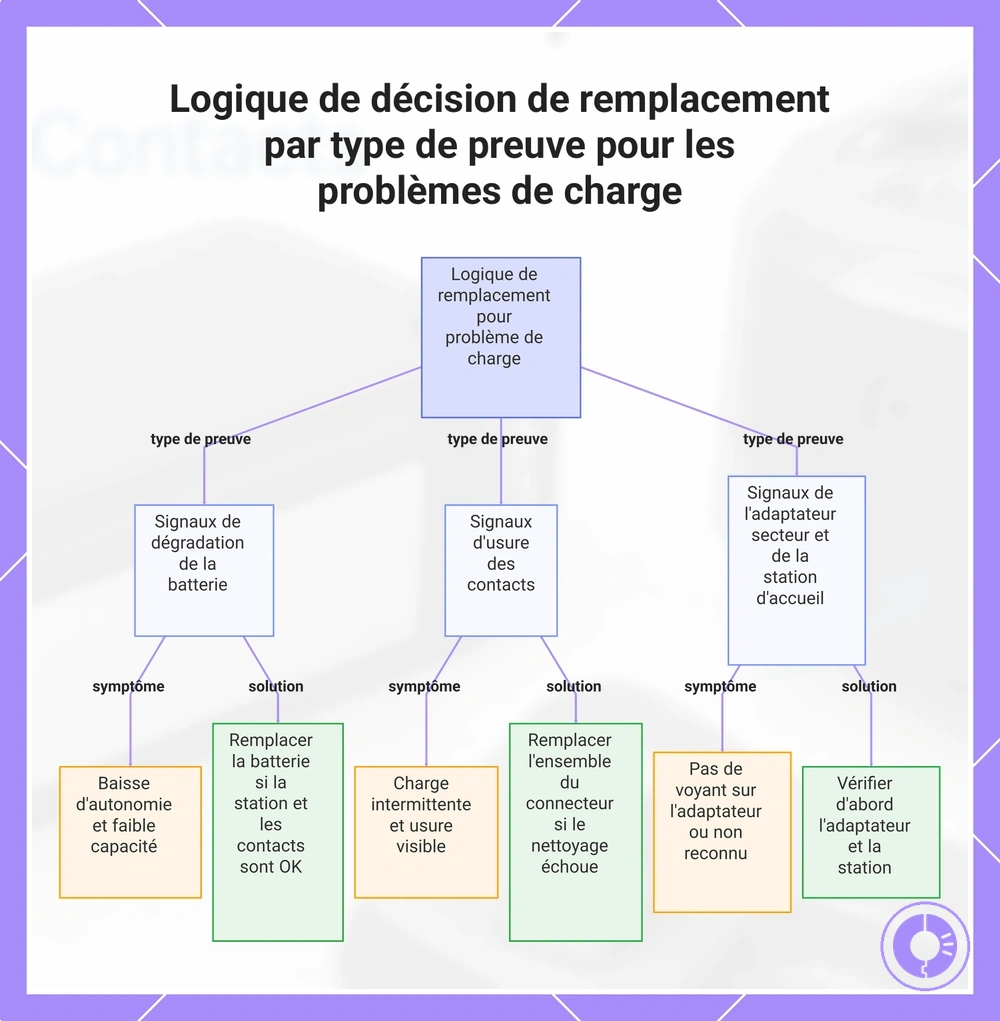

Le graphique présente la logique de remplacement par type d’indice.

Logique de décision de remplacement par type de preuve pour les problèmes de charge

Quand le remplacement de la batterie est la solution la plus probable

La batterie devient le candidat principal lorsque la charge s’initie normalement, que les contacts et la borne ont été vérifiés, mais que le robot conserve très peu d’autonomie ou s’éteint rapidement. Le choix de la batterie et remplacement en sécurité doit ensuite être fondé sur le modèle exact et le format compatible.

Indices qui renforcent la piste batterie

Autonomie nettement plus courte après une charge apparemment complète.
Arrêts précoces répétés alors que la charge démarre normalement.
Batterie correctement installée mais performances de stockage durablement dégradées.

Indices qui imposent de vérifier autre chose d’abord

La charge n’apparaît que lorsque le robot est repositionné.
La borne n’est pas confirmée alimentée.
Les contacts sont sales, corrodés ou mécaniquement bloqués.

Il n’existe pas une durée de vie, une tension ou une capacité unique applicable à toutes les séries ; ces valeurs dépendent de la batterie et du modèle. La compatibilité exacte prime sur une valeur générique.

Quand remplacer les contacts de charge ou les ensembles de contacts

Le remplacement des contacts est justifié lorsque le problème persiste après nettoyage et alignement et qu’un défaut physique ou mécanique reste visible ou reproductible.

Corrosion ou piqûres persistantes : la surface de contact reste dégradée après le nettoyage.
Contact à ressort faible ou bloqué : le contact ne revient pas correctement et la pression devient irrégulière.
Charge dépendante de la position : le robot charge seulement lorsqu’il est déplacé ou maintenu d’une certaine façon.
Récidive après nettoyage : la charge redevient rapidement intermittente malgré des surfaces propres et un bon placement.

Si les contacts sont propres, mobiles et bien alignés sans changement du symptôme, leur remplacement perd en priorité et le diagnostic doit s’élargir.

Quand la Home Base, l'adaptateur secteur ou le connecteur interne est le remplacement probable

Lorsque la batterie et les contacts n’expliquent pas le défaut, isolez le segment d’alimentation restant. La configuration exacte — alimentation externe, alimentation intégrée, type de connecteur — dépend de la série et ne doit pas être supposée.

Segment	Indice utile	Décision
Borne de charge	Alimentation d’entrée correcte mais charge impossible de façon reproductible avec contacts propres et bon placement.	La borne devient un candidat ; confirmer sa compatibilité avant remplacement.
Câble ou bloc d’alimentation, si séparé	La borne n’est pas correctement alimentée depuis une prise fonctionnelle, ou l’alimentation est physiquement endommagée.	Remplacer seulement l’élément isolé et par une référence compatible avec les caractéristiques prévues pour le modèle.
Connexion ou circuit interne	Le chemin externe et la batterie compatible sont raisonnablement écartés, ou une connexion interne présente un dommage visible.	Éviter de manipuler ou remplacer une carte sans diagnostic spécifique au modèle ; privilégier le service technique.

Une charge qui dépend du repositionnement indique davantage un problème de contact ou de support qu’une panne pure de l’alimentation. À l’inverse, une borne réellement non alimentée doit être résolue avant toute conclusion sur la batterie.

Bases d'un remplacement sécurisé pour les pièces de charge Roomba

Le remplacement doit préserver la sécurité électrique et mécanique. Les valeurs électriques, la chimie de batterie, les connecteurs et les procédures de démontage varient selon les séries ; utilisez donc uniquement des pièces explicitement compatibles et les instructions prévues pour votre modèle.

Coupez l’alimentation. Éteignez le robot lorsque la procédure du modèle le permet et débranchez la borne du secteur avant de manipuler une pièce de charge.
Inspectez avant d’installer. N’utilisez pas une batterie gonflée, un câble brûlé, un connecteur fondu ou une pièce présentant un dommage évident.
Installez sans forcer. Une batterie ou un connecteur doit s’asseoir correctement ; une résistance anormale peut signaler une incompatibilité ou un mauvais alignement.
Respectez la compatibilité électrique. Pour une borne ou un bloc d’alimentation, faites correspondre la référence et les caractéristiques prévues pour la série concernée plutôt que d’utiliser une valeur générique.
Contrôlez le premier cycle. Après remontage, vérifiez que la charge démarre de façon reproductible et qu’aucune chaleur, odeur ou déformation anormale n’apparaît.

Arrêtez immédiatement l’utilisation si la batterie gonfle, si une chaleur anormale apparaît, si une odeur de brûlé est perceptible ou si un câble/connecteur est visiblement endommagé. Ne poursuivez pas un test de charge dans ces conditions.

Après installation, les contrôles qualité pour éviter les pannes répétées permettent de vérifier que l’ajustement reste stable avant de considérer le remplacement comme réussi.

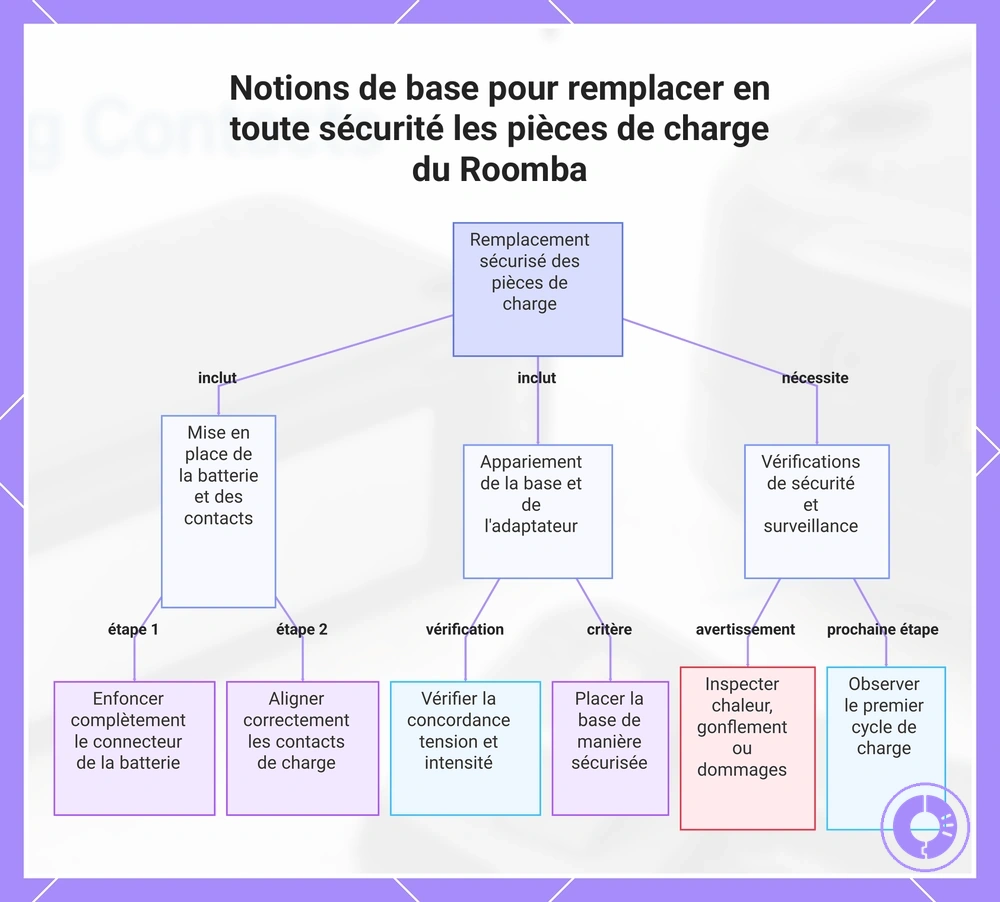

L’illustration résume les précautions de remplacement.

Notions de base pour remplacer en toute sécurité les pièces de charge du Roomba

Vérifications de manipulation et d'ajustement qui évitent les pannes de charge répétées après remplacement

Après remplacement, la réussite se juge sur la répétabilité du contact et de la charge, pas sur un seul démarrage. Les contrôles suivants vérifient l’installation sans dépendre d’un voyant particulier.

Ajustement : la pièce est assise correctement, sans jeu ni contrainte anormale.

Alignement : les contacts se rencontrent sans inclinaison ni pression manuelle.

Répétabilité : plusieurs placements successifs sur la borne déclenchent le même comportement de charge attendu pour le modèle.

Stabilité : la charge ne disparaît pas lorsque le robot reste immobile sur la borne.

Sécurité : aucune chaleur, odeur, déformation ou résistance mécanique inhabituelle n’apparaît.

Un seul cycle réussi est encourageant mais ne démontre pas que la panne est définitivement résolue. Une charge stable sur les utilisations suivantes est un signal plus robuste de réussite.

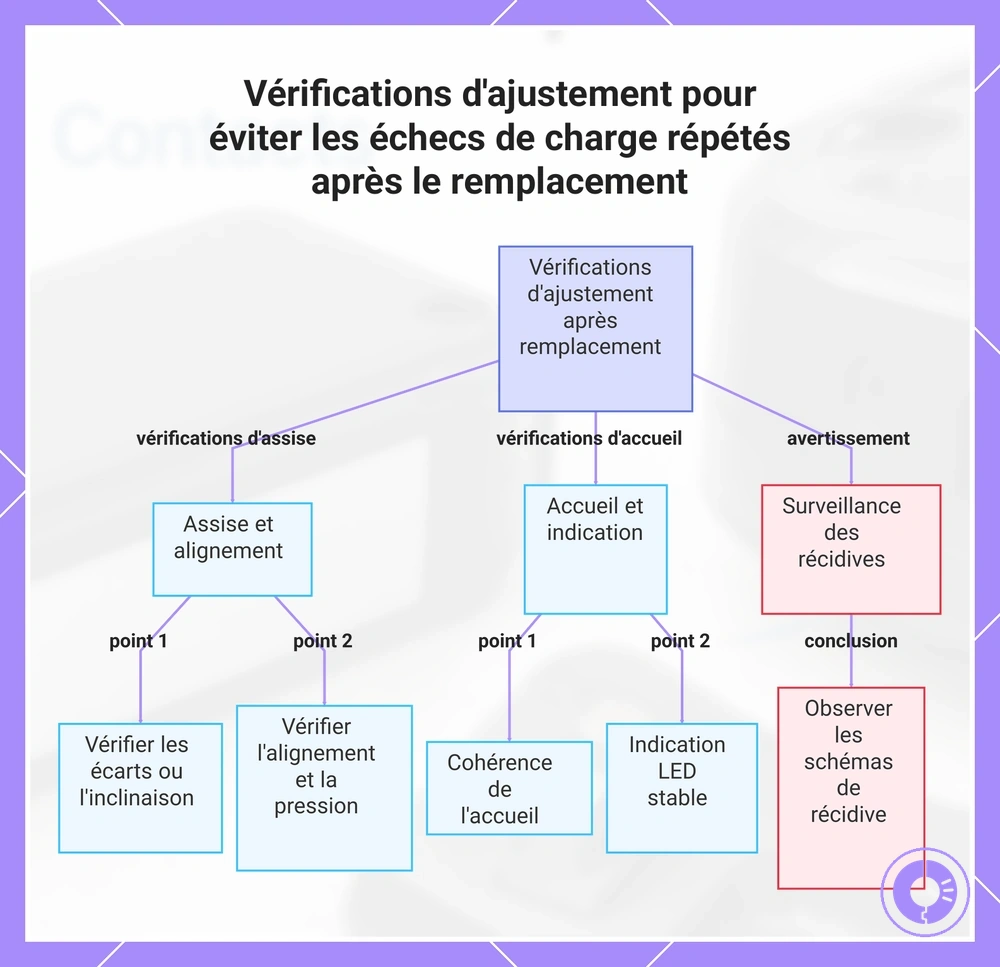

Le schéma illustre les vérifications d’ajustement après remplacement.

Vérifications d'ajustement pour éviter les échecs de charge répétés après le remplacement

Quand le remplacement des pièces de charge ne résout pas le problème

Si le symptôme reste identique après un remplacement, ne changez pas immédiatement une deuxième pièce. Revenez à la compatibilité, à l’installation et au segment de charge que le premier remplacement était censé corriger.

Situation après remplacement	Ce qu’elle suggère	Action suivante
Aucun changement du symptôme	La pièce remplacée n’était peut-être pas la cause, ou elle n’est pas correctement installée/compatible.	Revérifier référence, montage, connecteurs accessibles et chemin de charge externe.
Amélioration seulement en repositionnant le robot	Le problème de contact ou d’alignement n’est pas totalement résolu.	Inspecter la borne, les contacts opposés et leur mécanique.
Charge toujours absente avec alimentation et contacts normaux	La panne peut se situer dans la batterie, sa connexion ou le circuit de charge interne.	Éviter les remplacements en cascade ; isoler une variable compatible à la fois ou passer au service technique.
Plusieurs fonctions cessent de fonctionner en même temps	Le défaut peut dépasser le seul chemin de charge.	Privilégier un diagnostic plus large plutôt qu’une nouvelle pièce de charge.
Panne apparue après liquide, choc, surchauffe ou dommage visible	Risque de dommage interne ou de sécurité.	Cesser les essais de charge et faire contrôler l’appareil.

Cette méthode remplace la « chaîne de preuves » abstraite par une isolation concrète : une variable à la fois, avec un résultat observable avant de poursuivre.

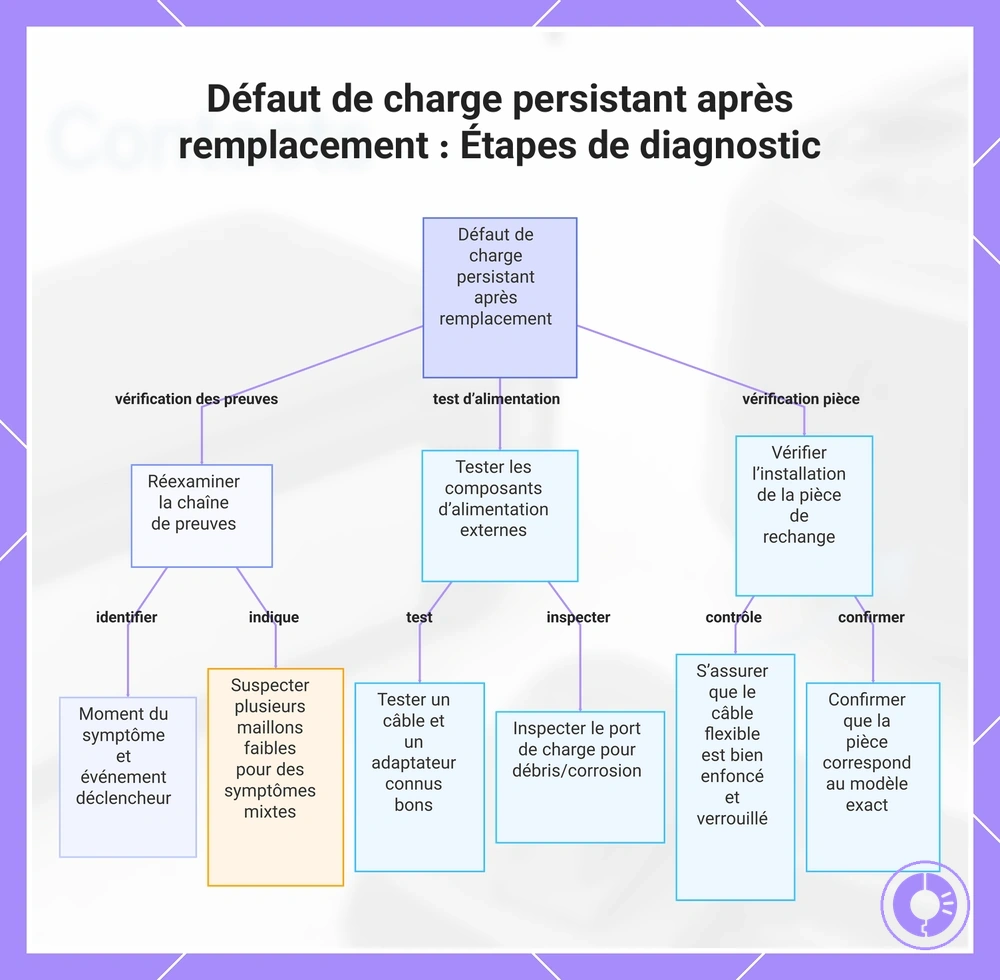

Le graphique présente la démarche de diagnostic lorsque le remplacement n’a pas résolu le défaut.

Défaut de charge persistant après remplacement : Étapes de diagnostic

Erreurs liées à la charge et cas limites nécessitant une autre approche de résolution

Certains comportements appellent un diagnostic ou une mesure de sécurité plutôt qu’un nouveau remplacement. Pour les messages ou codes propres à une série, consultez la page codes erreur et solutions de charge.

Comportement	Périmètre plausible	Action suivante
Charge intermittente	Contacts, alignement ou alimentation instable	Nettoyer, réaligner et vérifier l’alimentation avant de remplacer.
Aucune réaction sur une borne correctement alimentée	Contacts, batterie, connexion ou circuit interne	Procéder par élimination ; ne pas déclarer une seule pièce coupable sur ce symptôme.
La charge démarre puis s’arrête de façon répétée	Contact instable, batterie dégradée ou gestion interne de charge	Comparer l’effet du repositionnement et l’autonomie après charge pour séparer les pistes.
Surchauffe, odeur ou déformation	Risque électrique ou batterie	Cesser l’utilisation et faire contrôler l’appareil.

Seuil d'escalade vers un service technique lorsque les vérifications du chemin de charge sont normales

Le seuil d’escalade est atteint lorsque la sécurité est en jeu ou lorsque les contrôles accessibles ne permettent plus d’isoler une pièce avec une confiance raisonnable. Il s’agit d’une limite d’intervention, pas d’un diagnostic de la carte exacte à remplacer.

N’effectuez plus de tests de charge en présence d’une batterie gonflée, de chaleur anormale, d’une odeur de brûlé, de plastique fondu, d’un connecteur cassé ou de traces de liquide.

Le chemin externe est normal, mais une batterie compatible et correctement installée ne rétablit pas la charge.
Le défaut nécessite d’ouvrir ou de tester un circuit interne pour être isolé.
Le connecteur ou le boîtier présente des broches tordues, des fissures ou des dommages susceptibles d’empirer au démontage.
Plusieurs fonctions du robot échouent en même temps, ce qui dépasse le diagnostic d’un simple maillon de charge.

Dans ces cas, un service technique est plus approprié qu’une succession de remplacements non confirmés.
