Pièces de rechange Roomba : bases sûres pour retirer et installer les composants courants

Pour remplacer une pièce Roomba en sécurité, mettez le robot hors tension et hors de sa base, confirmez la compatibilité exacte, retirez la pièce sans forcer, inspectez et nettoyez son logement, puis remontez-la dans le bon sens avant un essai court. Si la pièce résiste, ne repose pas correctement, provoque un bruit nouveau ou déclenche une erreur, arrêtez l’essai et revérifiez le montage et la compatibilité.

Les erreurs les plus fréquentes viennent d’une pièce incompatible, d’une fixation encore engagée, d’un logement encombré de débris ou d’un remontage incomplet. Les sections suivantes montrent comment reconnaître ces situations avant qu’elles ne deviennent un bruit, une perte de nettoyage ou une erreur répétée.

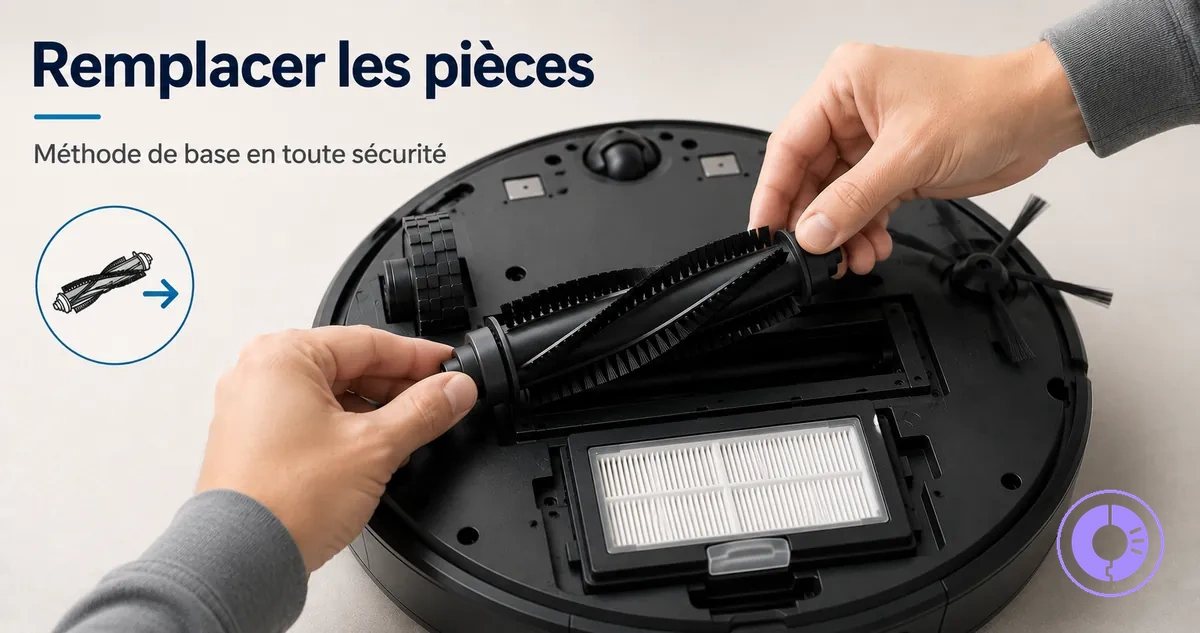

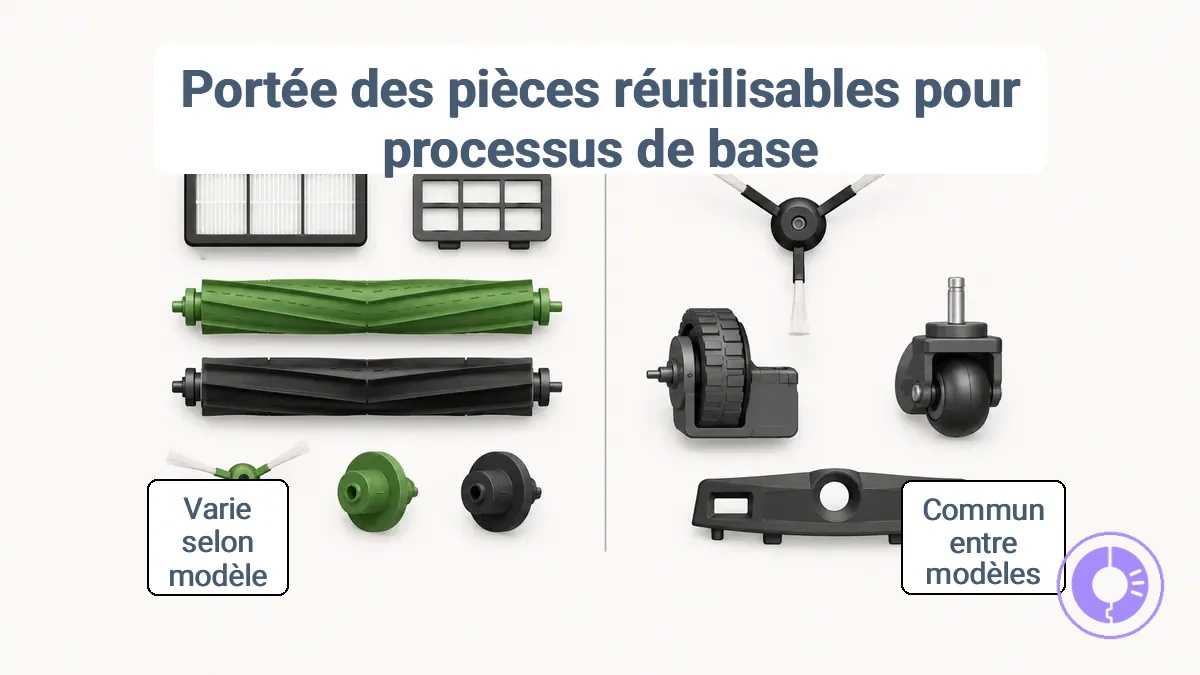

Périmètre des pièces de rechange pour ce processus de base et début des étapes spécifiques au modèle

Cette méthode couvre les pièces d’entretien et modules accessibles sans démontage profond. La façon d’ouvrir le logement ou de libérer la pièce peut néanmoins changer d’une série Roomba à l’autre.

Les composants courants se retirent généralement par un capot, une vis, un clip ou un connecteur accessible. Pour situer les familles de pièces, consultez le hub pièces détachées Roomba ; avant de desserrer une fixation, identifiez la pièce avec le schéma afin de confirmer le composant et sa position.

Une résistance inhabituelle est un signal d’arrêt. Si la fixation n’est pas visible ou si la pièce ne se libère pas normalement, recherchez une vis, un loquet ou une étape d’accès propre au modèle au lieu de forcer.

Le bon niveau d’instructions dépend surtout de la profondeur d’accès et du type de liaison de la pièce :

Règles de mise hors tension et de manipulation avant d'ouvrir le robot ou de retirer des pièces

Avant d’ouvrir un capot de maintenance ou de retirer une pièce, mettez le Roomba hors tension selon la procédure de votre modèle et retirez-le de sa station de charge.

Cette préparation réduit surtout le risque de démarrage involontaire, de mouvement des pièces et de contact accidentel avec des connecteurs pendant l’intervention. Les consignes exactes concernant la batterie dépendent du modèle et du composant remplacé.

Vérifiez ces conditions avant de commencer :

• Robot hors tension : utilisez la commande ou la procédure d’arrêt prévue pour votre série.
• Hors de la base : retirez le robot de la station et débranchez tout câble de charge directement raccordé, s’il y en a un.
• Batterie selon la procédure : si les instructions de votre modèle demandent de retirer ou de déconnecter la batterie avant l’accès à la pièce, faites-le avant de poursuivre.
• Surface de travail propre et sèche : posez le robot de façon stable, sans liquide ni objets susceptibles de rayer le capot.
• Connecteurs manipulés par leur boîtier : ne tirez pas sur les fils et évitez de mettre un outil métallique en travers des contacts de batterie.
• Arrêt en cas d’anomalie : ne poursuivez pas sur une batterie gonflée, fuyante, fortement endommagée ou anormalement chaude ; suivez alors la consigne de sécurité adaptée au modèle.

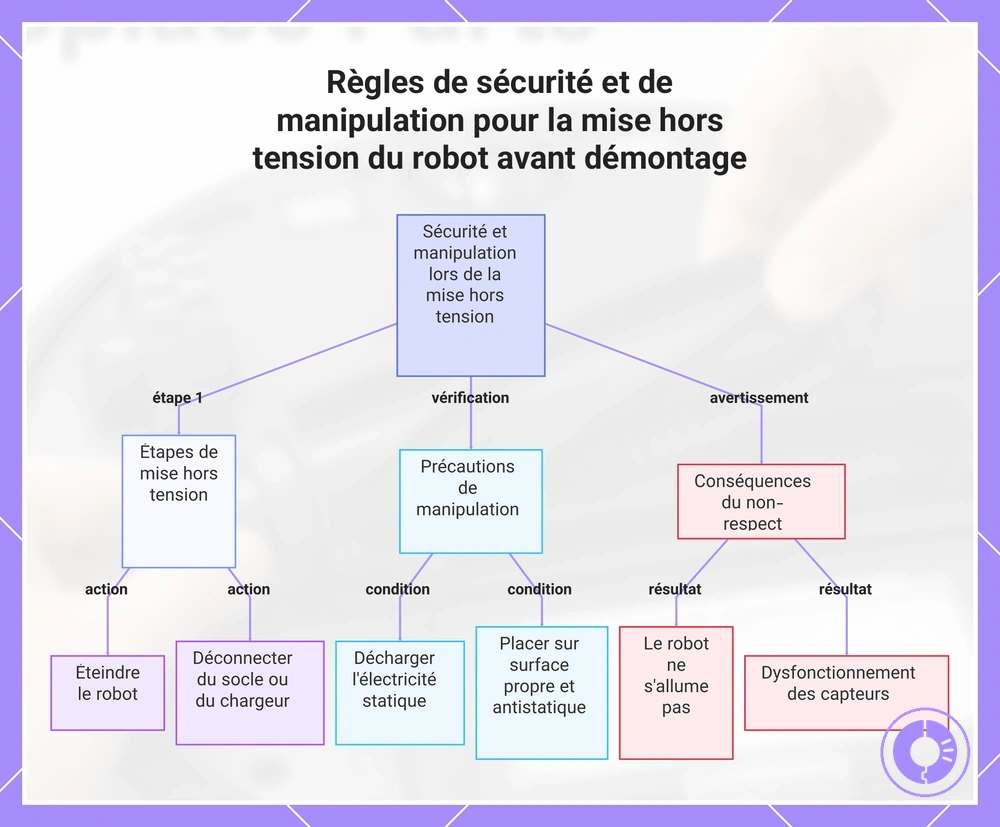

L’illustration regroupe les contrôles de départ : arrêt du robot, séparation de la charge, surface stable et manipulation prudente des contacts et connecteurs.

Outils et manipulation des fixations pour éviter les vis endommagées, les clips cassés et les pièces mal positionnées

Le bon outil dépend du type de fixation. Un embout mal ajusté peut endommager une tête de vis ; une traction au mauvais endroit peut casser un clip ou arracher un câble.

Avant d’appliquer de la force, identifiez si la pièce est retenue par une vis, un clip/loquet ou un connecteur. Le signe d’un bon démontage est une libération progressive, sans déformation du plastique ni contrainte sur le câblage.

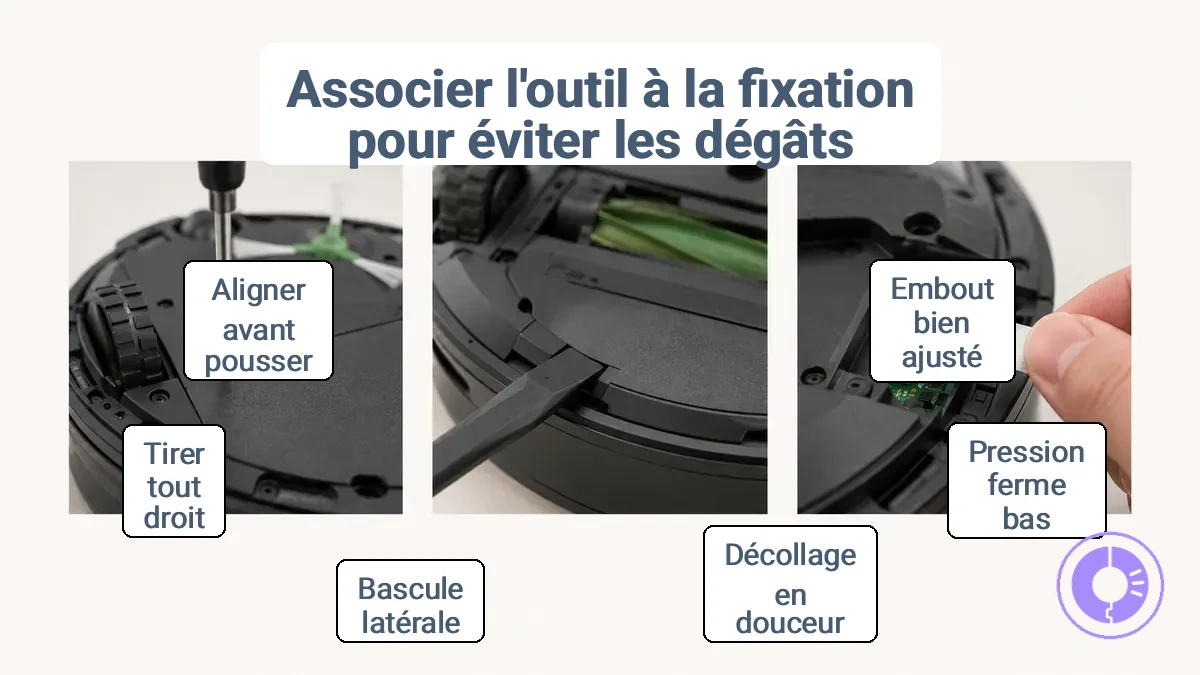

La photo montre les zones de fixation. Le tableau associe chaque liaison à la manipulation qui réduit le risque d’endommagement.

Fixation → manipulation → signal d’arrêt

Type	Manipulation adaptée	Signal d’arrêt
Vis	Utiliser un tournevis ou un embout qui remplit correctement l’empreinte et maintenir une pression axiale pendant la rotation.	L’embout ripe, la tête commence à s’arrondir ou la vis ne tourne pas normalement.
Clip ou loquet	Repérer la patte de déverrouillage et la libérer avec une pression légère ; utiliser un outil non métallique seulement lorsque l’accès le justifie.	Le plastique blanchit, se déforme ou exige un levier important.
Connecteur	Libérer le verrou éventuel puis tirer par le corps du connecteur, dans son axe, sans tirer sur les fils.	Le connecteur se met de travers, les fils portent l’effort ou le verrou reste engagé.

Ne compensez jamais une mauvaise méthode par davantage de force. Si une vis, un clip ou un connecteur ne se libère pas comme prévu, revenez à l’identification de la fixation avant de continuer.

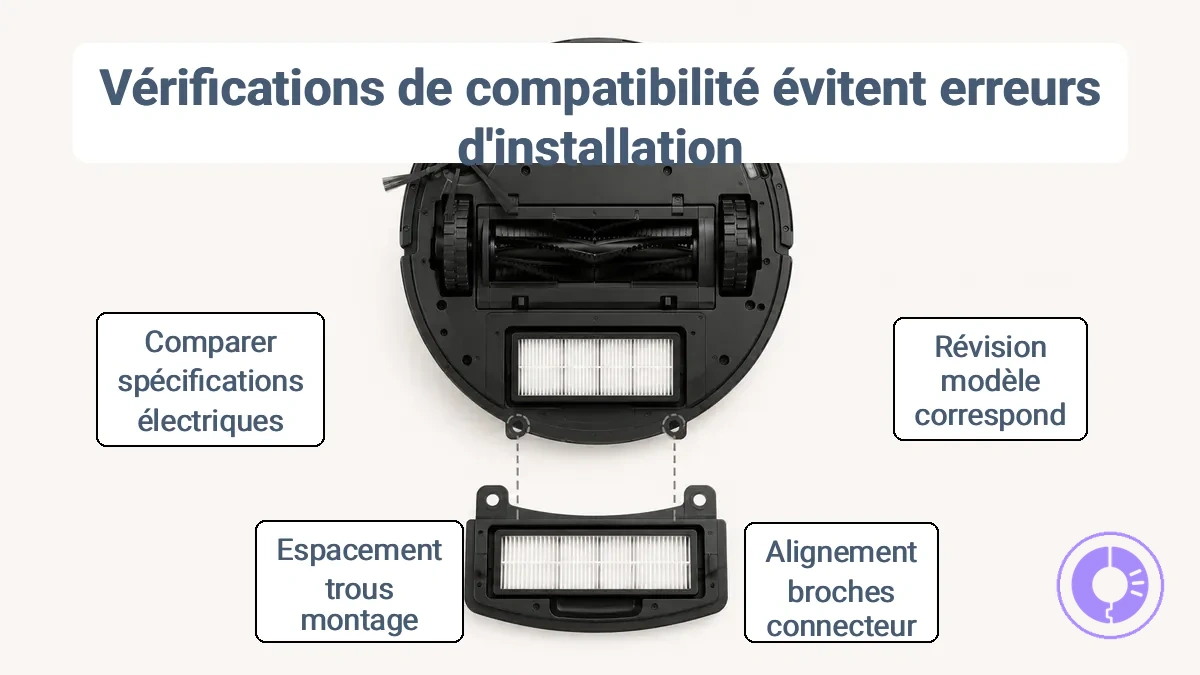

Vérifications de compatibilité pour éviter les installations inadaptées et les états d'erreur répétés

La compatibilité ne se confirme pas par la ressemblance visuelle seule. Une pièce doit correspondre au modèle ou à la série visée et, selon le composant, à sa géométrie, son connecteur et ses caractéristiques électriques.

Comparez d’abord les informations du robot et de la pièce d’origine avec la description de compatibilité de la pièce de remplacement. Si un critère essentiel reste ambigu, n’installez pas la pièce.

Ces indices ferment les principaux points de compatibilité avant le montage :

Compatibilité : indice, valeur attendue et décision

Indice	Valeur à faire correspondre	Décision pratique	Risque si non conforme
Modèle / série	Le modèle du robot doit être explicitement couvert par la pièce ou sa liste de compatibilité.	Poursuivre seulement si le modèle est inclus ou si l’équivalence est clairement indiquée.	Pièce qui ne se monte pas ou erreur récurrente.
Référence / révision	Référence de la pièce d’origine ou remplacement déclaré équivalent pour ce modèle.	Comparer les références avant de se fier à l’apparence.	Variation de forme, de montage ou de fonctionnement.
Forme et fixation	Dimensions fonctionnelles, détrompeurs, pattes et points de vis doivent coïncider.	La pièce doit se mettre en place sans perçage, torsion ni force anormale.	Mauvais alignement, jeu ou boîtier endommagé.
Connecteur	Forme, détrompage et interface identiques lorsque la pièce est câblée.	Ne jamais forcer un connecteur qui ne s’aligne pas naturellement.	Broches ou contacts endommagés, connexion intermittente.
Caractéristiques électriques	Pour une batterie ou un module alimenté : spécifications compatibles avec le modèle et la pièce d’origine.	Si l’étiquette ou la compatibilité électrique n’est pas claire, interrompre l’installation.	Absence de fonctionnement, erreur de charge ou dommage électrique.

Une seule incompatibilité essentielle suffit pour arrêter le montage. Corrigez la sélection de la pièce plutôt que d’adapter le robot ou de forcer l’assemblage.

La séquence de remplacement de base : retirer, inspecter, installer et vérifier

La séquence de base reste la même pour la plupart des remplacements accessibles : retirer → inspecter → installer → vérifier.

Cet ordre évite de monter une pièce neuve sur un logement sale ou endommagé et crée un point d’arrêt avant chaque action irréversible.

1. Retirer : identifiez puis libérez toutes les fixations ou connexions qui retiennent réellement la pièce. Si elle résiste, cherchez ce qui reste engagé.
2. Inspecter : retirez les débris et vérifiez le logement, les points de fixation, les contacts et les pièces voisines. Corrigez un obstacle ou un dommage avant de poser la pièce neuve.
3. Installer : respectez les détrompeurs et points de montage ; la pièce doit prendre sa place sans torsion ni effort excessif. Si elle se met de travers, retirez-la et réalignez-la.
4. Vérifier : contrôlez le mouvement, la fermeture des capots et la connexion, puis faites un essai court. Un bruit nouveau, un frottement ou une erreur impose un nouveau contrôle.

Ne sautez pas l’inspection : des cheveux, un morceau de débris, un contact encrassé ou une patte mal alignée peuvent faire croire à tort que la pièce neuve est défectueuse.

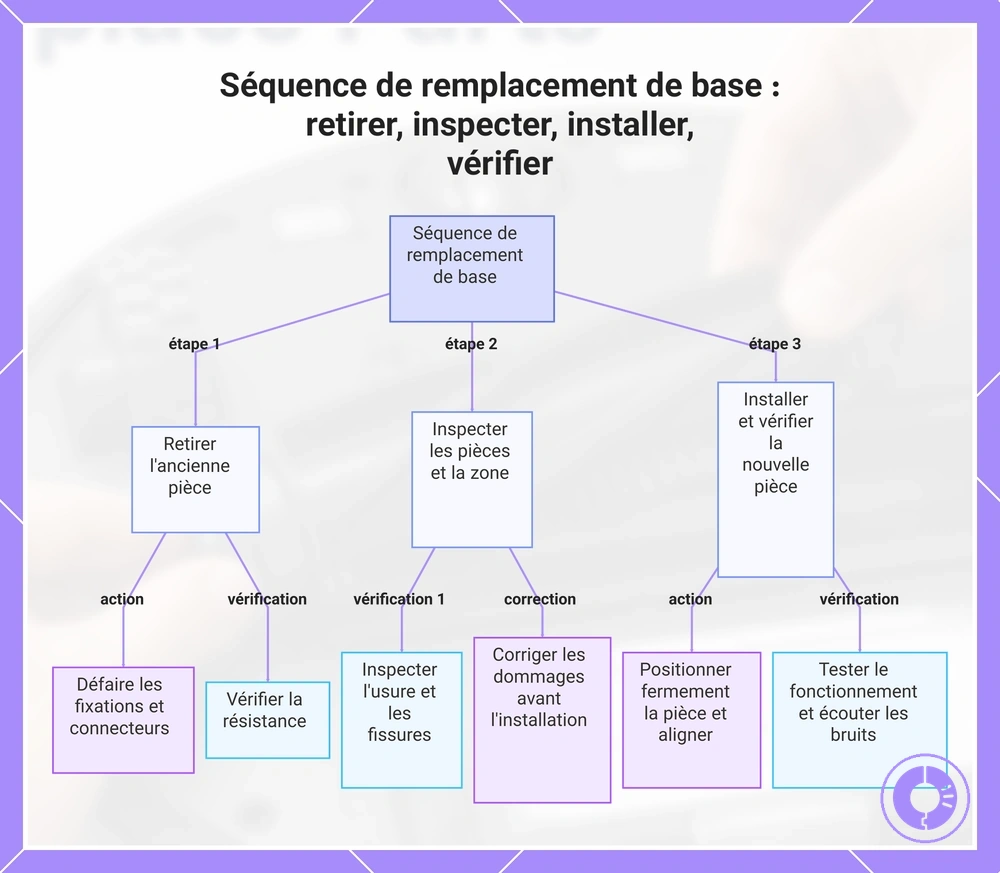

L’illustration visualise les quatre étapes et leurs points de contrôle avant le passage à l’étape suivante.

Retirer l'ancienne pièce sans endommager les boîtiers, les connecteurs ou les supports

Identifiez d’abord ce qui retient la pièce. Une résistance persistante signifie généralement qu’une fixation, un loquet ou un connecteur n’est pas encore libéré ; ne tirez pas plus fort pour compenser.

Adaptez le geste au type de liaison :

• Vis : retirez-les avec l’embout adapté et gardez-les organisées pour les remettre au même emplacement.
• Clips et pattes : libérez le point de verrouillage avant de soulever la pièce ; évitez la torsion du plastique.
• Connecteurs : déverrouillez-les si nécessaire et tirez par leur boîtier, dans l’axe, sans solliciter les fils.
• Supports ou capots : vérifiez la présence d’une fixation cachée sous la pièce avant de faire levier.

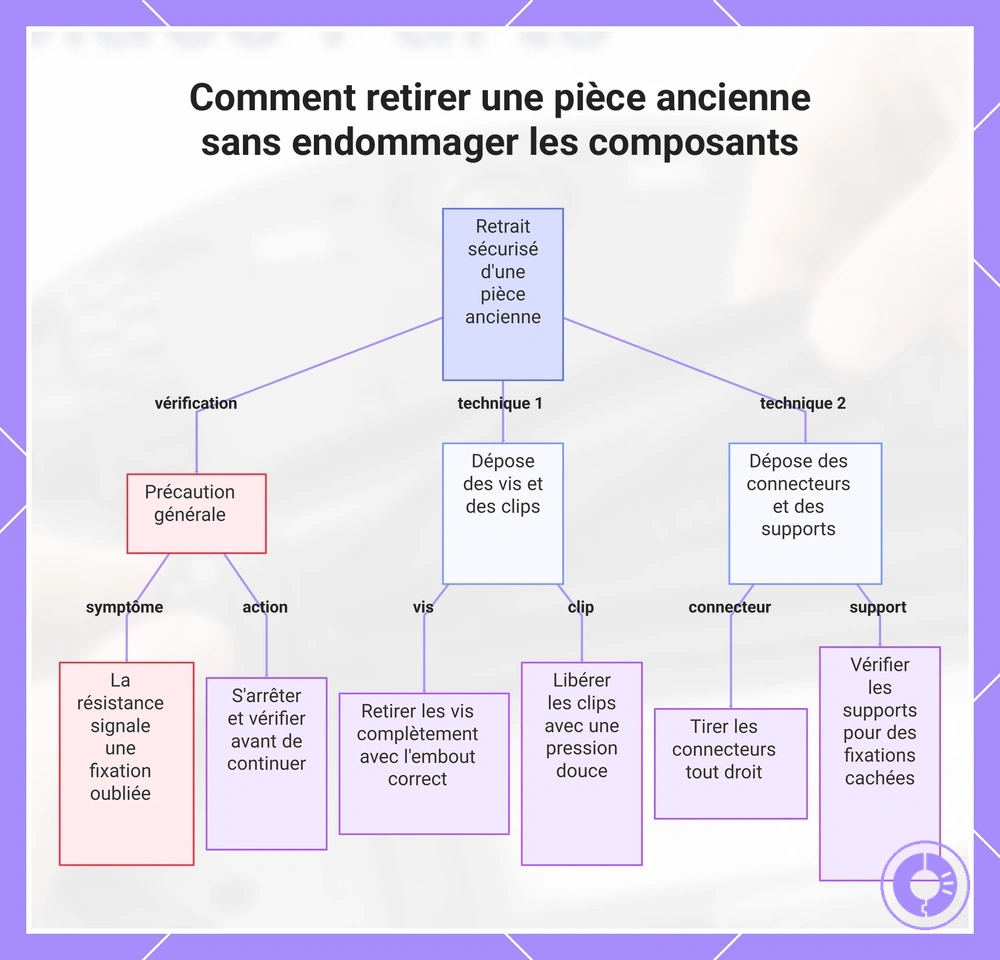

L’illustration relie les principaux types de fixation à leur geste de retrait et rappelle le signal d’arrêt : une pièce correctement libérée ne doit pas nécessiter de force excessive.

Inspecter la zone pour détecter les débris, l'usure et les indices d'alignement avant d'installer la nouvelle pièce

Avant d’installer la pièce neuve, contrôlez les débris, l’usure et l’alignement. Ces trois états expliquent une grande partie des montages qui semblent corrects mais frottent, bougent ou ferment mal.

Si le logement n’est pas propre ou si un support est visiblement endommagé, corrigez ce point avant le montage au lieu de serrer davantage pour faire rentrer la pièce.

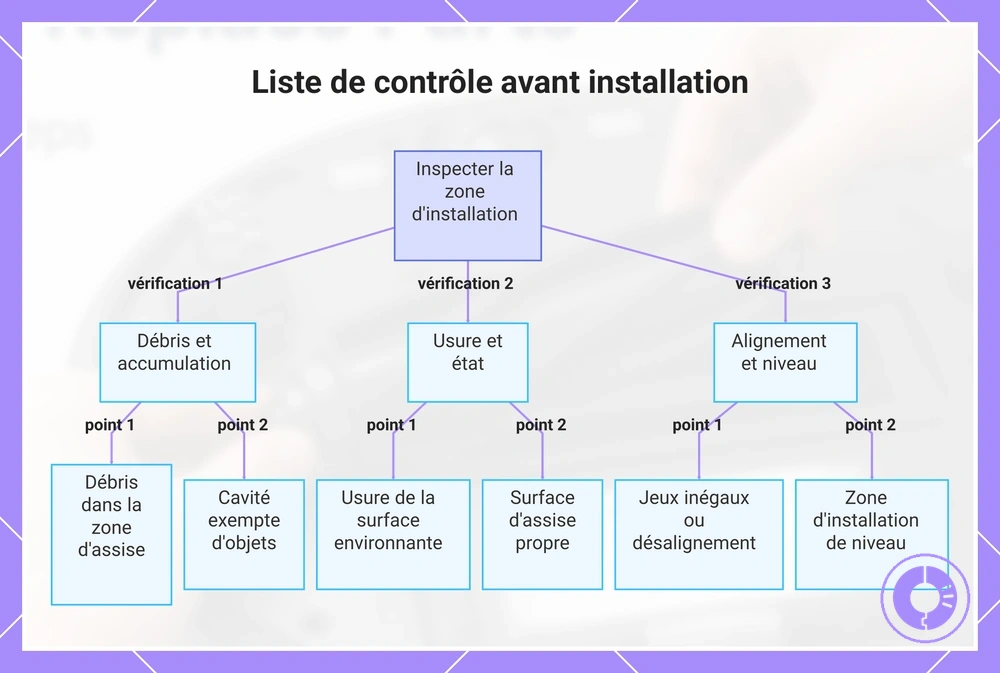

L’illustration regroupe ces trois contrôles préalables afin de distinguer un simple nettoyage d’un véritable problème de support ou d’alignement.

Mettre en place la nouvelle pièce correctement à l'aide des indices d'orientation et d'ajustement

La bonne orientation se reconnaît moins à la force appliquée qu’aux détrompeurs, axes, encoches et points de fixation. Une pièce compatible doit atteindre sa position prévue sans torsion ni pression excessive.

Utilisez ces indices pour distinguer une mise en place complète d’un montage partiel :

Indice d’orientation → bon montage → anomalie à corriger

Indice	Bon montage	Anomalie
Détrompeur ou encoche	La pièce s’engage dans une seule orientation et descend jusqu’à sa position d’appui.	Elle bute tôt, reste inclinée ou demande de forcer.
Axe ou embout de forme différente	Chaque extrémité rejoint naturellement son logement correspondant.	Un côté reste haut, tourne mal ou ne se verrouille pas.
Pattes, clips ou points de vis	Les points de fixation s’alignent avant serrage.	Il faut pousser latéralement la pièce pour faire coïncider les trous ou fermer le capot.

Après la mise en place, exercez seulement une vérification légère : la pièce doit rester stable et les points de fixation doivent être alignés.

Si un signe de montage partiel apparaît, retirez la pièce, comparez son orientation avec l’originale et recommencez avant de serrer.

Vérification après installation : mouvement, assemblage et court essai de fonctionnement

La vérification après installation sert à détecter un mauvais montage avant un cycle de nettoyage complet. Contrôlez d’abord le robot à l’arrêt, puis effectuez un essai court seulement si l’assemblage paraît normal.

Procédez dans cet ordre ; si un signe anormal apparaît, coupez le robot et revenez au dernier point contrôlé :

1. Mouvement manuel attendu : lorsque la pièce est conçue pour bouger librement à l’arrêt, vérifiez qu’elle ne coince pas et ne frotte pas anormalement.
2. Assemblage : vérifiez que les capots, clips et vis sont remis en place, que le bac ferme normalement et qu’aucun câble n’est pincé.
3. Filtre et chemin des débris : si vous avez travaillé autour du bac ou du filtre, confirmez que le filtre est complètement assis et qu’aucun débris n’obstrue l’entrée ou le logement.
4. Essai court : remettez le robot en position d’utilisation et lancez un bref fonctionnement. Un démarrage normal, un déplacement régulier et l’absence de bruit nouveau sont de bons signes ; arrêtez immédiatement en cas de frottement marqué, vibration, odeur anormale, échauffement inhabituel ou code d’erreur.

Appliquer le processus de base aux remplacements courants sans faire de chaque pièce une procédure complète

La logique de remplacement reste stable, mais le point de risque change avec la famille de pièces.

Le tableau associe chaque famille à ce qui varie selon le modèle, au risque principal de montage et à la vérification la plus utile juste après l’installation.

Batterie, brosses/rouleaux, roue et filtre ne demandent donc pas le même contrôle final, même s’ils suivent tous retirer, inspecter, installer et vérifier.

Comparez surtout la condition qui change pour la pièce que vous remplacez :

Famille de pièces → variation → risque → vérification rapide

Famille de pièces	Ce qui varie selon le modèle	Risque principal	Vérification rapide
Batterie	Capot d’accès, forme du pack, contacts ou connecteur.	Mauvais contact, câble pincé ou batterie incompatible.	Le robot démarre et la base reconnaît normalement la charge, sans erreur nouvelle.
Brosses / rouleaux	Forme des extrémités, ordre ou sens de montage, capot de retenue.	Rouleau mal assis, frottement ou blocage.	Les rouleaux sont libres, le capot ferme et aucun bruit de frottement n’apparaît.
Module de roue	Fixations, connecteur éventuel et chemin du câble.	Module de travers, câble pincé ou mouvement limité.	La roue tourne librement et le robot se déplace sans tirer anormalement d’un côté.
Filtre	Forme, cadre, languette et mode de retenue dans le bac.	Filtre mal assis ou bac qui ne ferme pas correctement.	Le filtre reste en place et le bac se ferme sans forcer.

Le moment où une pièce doit être remplacée est une décision de maintenance différente de la méthode d’installation ; utilisez le calendrier pour caler les remplacements afin de séparer l’usure de la procédure de montage.

Quand l’accès, le connecteur ou la remise en service dépend du modèle, utilisez la procédure dédiée à cette famille de pièces plutôt que d’extrapoler la méthode générale.

Remplacements de filtres qui évitent le contournement du filtre et un mauvais positionnement

Un filtre Roomba doit être du bon format et complètement assis dans son logement. Un cadre mal positionné peut empêcher le bac ou le capot de fermer correctement et laisser passer des débris autour du média filtrant.

La vérification utile porte donc sur le logement, l’orientation imposée par la forme du cadre et la fermeture normale du bac.

1. Éteignez le robot et retirez le bac selon la méthode prévue pour votre modèle.
2. Retirez l’ancien filtre par sa languette ou son bord prévu, sans arracher le média filtrant dans le logement.
3. Enlevez les débris libres du logement afin que le cadre du nouveau filtre puisse reposer complètement.
4. Placez le nouveau filtre dans l’orientation imposée par sa forme, ses guides ou sa languette ; ne forcez pas un filtre qui ne s’assoit pas à plat.
5. Remettez le bac en place et vérifiez qu’il se ferme normalement. Après un essai court, un bruit nouveau ou une baisse nette de ramassage justifie un nouveau contrôle du filtre, du bac et des obstructions.

Si le filtre reste lâche ou empêche le bac de fermer, contrôlez d’abord la référence de la pièce et la présence de débris dans le logement. Pour la procédure détaillée, consultez remplacer les filtres.

Remplacements de brosses et rouleaux qui évitent les enchevêtrements, le mauvais placement et la contrainte d'entraînement

Pour les brosses et rouleaux, les critères décisifs sont l’orientation, la liberté de rotation et la mise en place complète des extrémités. Un rouleau monté de travers peut frotter immédiatement même s’il paraît proche de la bonne position.

Vérifiez ces points avant de refermer le capot de retenue :

1. Orientation : faites correspondre chaque extrémité du rouleau ou de l’extracteur à son logement ; les formes ou détrompeurs doivent s’aligner naturellement.
2. Débris : retirez cheveux, fils et poussière compacte des axes, embouts et cavités avant de poser la pièce neuve.
3. Mise en place : enfoncez complètement les extrémités prévues sans tordre le rouleau et vérifiez que le capot de retenue ferme sans forcer.
4. Mouvement : si la pièce est conçue pour tourner librement à l’arrêt, vérifiez l’absence de point dur ou de frottement inhabituel.
5. Essai : un cliquetis, un grincement ou un blocage après remplacement impose de couper le robot et de revérifier les embouts, l’orientation et les débris.

Pour l’accès et l’ordre de montage propres à votre série, consultez remplacer brosses et rouleaux.

Remplacements de batterie qui évitent les dommages au connecteur et les erreurs de première charge

Une batterie de remplacement doit d’abord être compatible avec le modèle et ses spécifications électriques. Pendant le montage, l’objectif est de préserver les contacts ou le connecteur et d’éviter qu’un câble soit pincé sous le capot.

Utilisez cette séquence sans appliquer de règle de charge universelle à tous les modèles :

1. Confirmez la compatibilité : comparez le modèle du robot, la forme du pack et les spécifications indiquées pour la batterie de remplacement.
2. Inspectez le compartiment : retirez les débris et vérifiez que les contacts, le connecteur et le câblage ne sont ni déformés ni endommagés.
3. Placez la batterie sans forcer : alignez le pack et son connecteur ou ses contacts selon la conception du modèle ; ne tirez pas sur les fils.
4. Refermez correctement : remettez le capot et les fixations sans pincer de câble ni serrer au point de déformer le plastique.
5. Vérifiez la recharge : remettez le robot sur sa base ou son chargeur compatible et confirmez un comportement de charge normal. La durée et les indicateurs de la première recharge dépendent du modèle ; suivez la procédure correspondante.

Si le robot ne s’allume pas ou ne charge pas après le remontage, coupez-le et revérifiez d’abord la mise en place de la batterie, les contacts et la compatibilité avant de conclure à une batterie neuve défectueuse. Pour les précautions spécifiques, consultez remplacer la batterie en sécurité.

Remplacements de modules de roue qui évitent les problèmes d'alignement et la mauvaise traction après installation

Pour un module de roue, le montage correct se reconnaît à une assise plane, un câble non pincé et un mouvement libre. Un module de travers peut provoquer un frottement, des à-coups ou une trajectoire qui tire d’un côté.

1. Nettoyez le logement et retirez les cheveux ou débris qui empêcheraient le module de reposer complètement.
2. Si le module possède un câble, reproduisez son cheminement d’origine et engagez le connecteur sans tirer sur les fils.
3. Mettez le module à plat sur ses points de montage, puis remettez les fixations selon la procédure du modèle sans déformer le boîtier.
4. Faites tourner la roue à la main ; si le module est monté sur ressort, vérifiez également qu’il s’enfonce et revient librement.
5. Après un essai court, si le robot tire d’un côté ou si la roue frotte, arrêtez-le et revérifiez l’assise du module, les débris et le chemin du câble.

Pour le démontage et le câblage propres à votre modèle, consultez remplacer les roues et la traction.

Erreurs de remplacement courantes à l'origine de bruit, de mauvais nettoyage ou d'erreurs récurrentes

Après un remplacement, un bruit nouveau, une baisse de nettoyage ou une erreur répétée doit d’abord être traité comme un problème potentiel de montage ou de compatibilité, pas comme la preuve que la pièce neuve est défectueuse.

Le diagnostic le plus rapide part du symptôme, revient à la cause liée à l’intervention, puis vérifie le point de montage correspondant.

Utilisez cette matrice pour choisir le premier contrôle :

Symptôme → cause plausible → premier contrôle

Symptôme après remplacement	Cause plausible liée au montage	Premier contrôle
Cliquetis, frottement ou vibration	Pièce mal assise, débris, capot ou fixation desserré.	Couper le robot, retirer les débris et remettre la pièce et ses fixations en place.
Ramassage nettement moins bon	Filtre ou bac mal positionné, rouleau bloqué ou mauvais montage des brosses.	Vérifier la fermeture du bac, l’assise du filtre et la liberté des rouleaux.
Erreur qui revient immédiatement	Pièce incompatible, connecteur incomplet ou composant mal aligné.	Comparer le modèle et la référence, puis contrôler le connecteur et les détrompeurs.
Robot qui tire d’un côté ou avance par à-coups	Module de roue mal assis, débris ou mouvement de roue limité.	Contrôler l’assise du module, la rotation et, s’il existe, le chemin du câble.
Jeu ou bruit de pièce libre	Clip non verrouillé ou fixation insuffisamment serrée.	Rechercher la fixation manquante et resserrer seulement jusqu’à la position prévue.
Absence de démarrage ou de charge après changement de batterie	Batterie mal assise, contact/connexion incomplet ou batterie incompatible.	Couper le robot et revérifier la compatibilité, la mise en place et l’état des contacts.

Si la pièce ne correspond pas à l’originale par ses références ou ses interfaces essentielles, n’essayez pas de l’adapter. Arrêtez l’installation et confirmez la bonne pièce.

Une usure préexistante du logement, d’un axe, d’un support ou d’une pièce voisine peut produire le même symptôme qu’un mauvais montage. Si la remise en place correcte ne change rien, inspectez les composants adjacents avant d’écarter ou de condamner la pièce neuve.

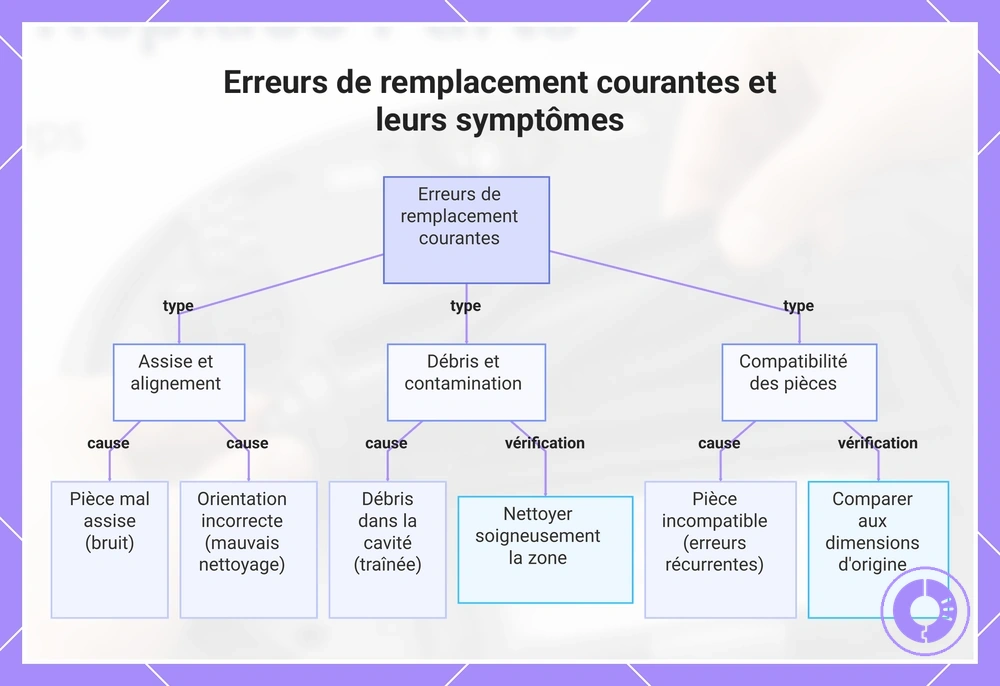

L’illustration regroupe les erreurs de montage courantes et leurs symptômes ; la matrice ci-dessus les transforme en ordre de vérification pratique.
