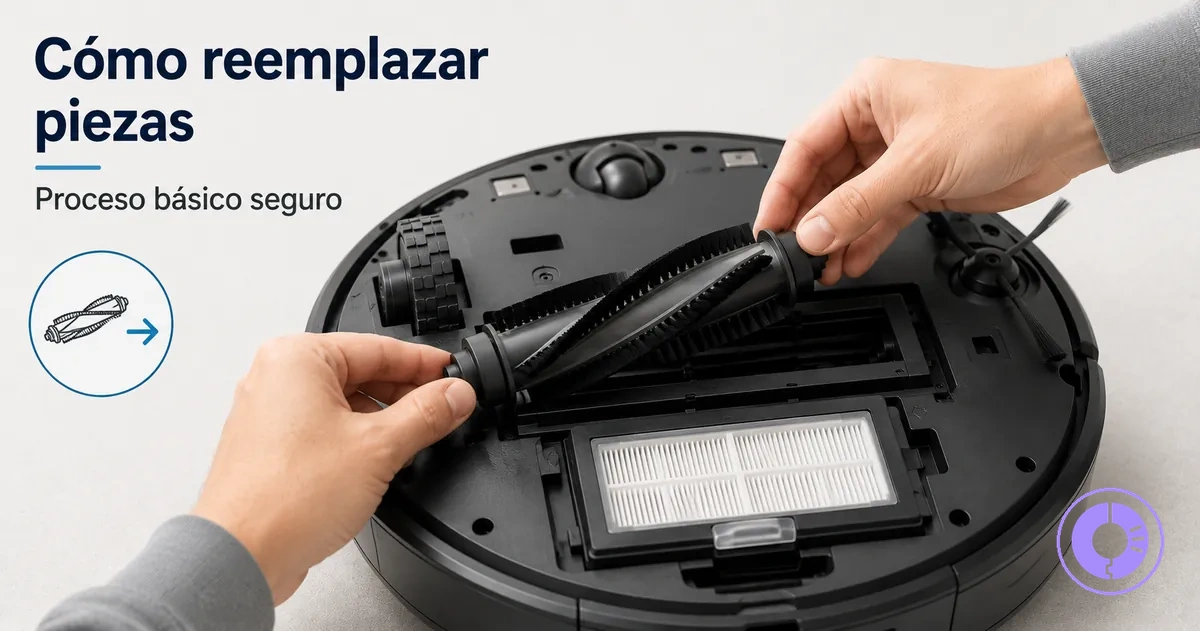

Piezas de repuesto de Roomba: principios básicos seguros para retirar e instalar piezas comunes
Para reemplazar una pieza de Roomba con seguridad, confirme primero la compatibilidad exacta con su modelo, apague el robot y retírelo de la base; después siga la secuencia retirar → inspeccionar → instalar → verificar sin forzar tornillos, clips ni conectores. Si el acceso, el conector, las fijaciones o la forma de la pieza no coinciden con la original, deténgase y consulte el procedimiento específico de su modelo.
Ruta segura para reemplazar una pieza de Roomba
Use esta secuencia como filtro de decisión: continúe solo cuando la pieza, el acceso y el encaje coincidan con su modelo.
Confirmar compatibilidad
Modelo exacto, referencia o compatibilidad declarada, forma, fijaciones y conector o contactos cuando existan.
Preparar el robot
Apáguelo y retírelo de la base. Si el procedimiento expone componentes internos, siga la guía del modelo para aislar la batería antes de tocar conectores.
Retirar e instalar
Libere cada fijación con la técnica adecuada, inspeccione el alojamiento y coloque la pieza nueva sin forzar ni sobreapretar.
Verificar
Compruebe encaje y movimiento cuando aplique, cierre correcto y una prueba breve sin ruido nuevo, rozamiento, vibración anormal ni errores.
Condición de parada: resistencia inesperada, pieza torcida, fijación oculta, conector incompatible, cable pellizcado, batería dañada o un error que reaparece tras reinstalar.
Los errores más frecuentes aparecen por forzar una pieza, omitir una fijación, dejar residuos en el alojamiento o instalar un repuesto incompatible. La apariencia por sí sola no demuestra compatibilidad: antes de desmontar, compare el modelo del robot, la referencia o compatibilidad declarada de la pieza, su geometría de montaje y, cuando corresponda, el conector o los contactos.

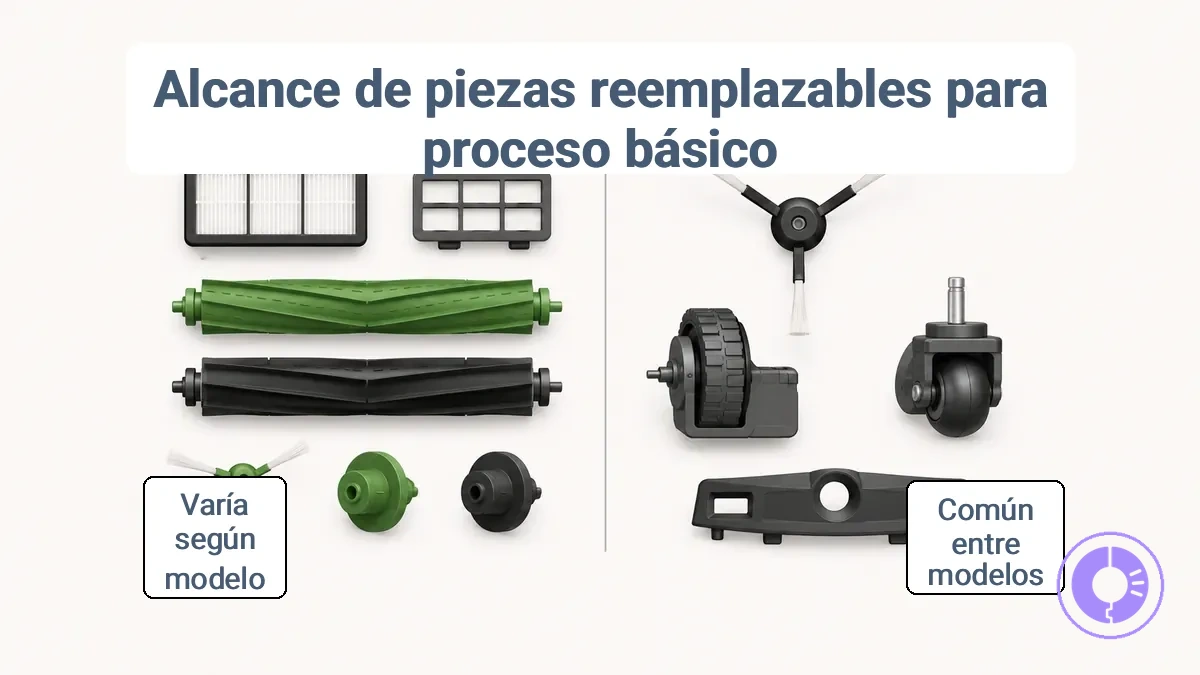

Alcance de las piezas de repuesto para este proceso básico y dónde comienzan los pasos específicos del modelo
Este proceso básico cubre cambios de mantenimiento habituales que pueden realizarse sin un desmontaje profundo del robot. La ruta exacta de acceso, las fijaciones y los conectores pueden variar entre series y revisiones de Roomba.
Antes de aflojar un tornillo o liberar un clip, confirme qué componente está manipulando. Para revisar las categorías disponibles, visite el hub de piezas de repuesto de Roomba; si necesita ubicar el componente, use el diagrama de identificación de piezas.
Condición de parada: si encuentra una resistencia inusual, no puede ver cómo está fijada la pieza o el acceso no coincide con el procedimiento esperado, no haga palanca ni tire con más fuerza. Verifique el método específico de su modelo.
La diferencia principal es si el cambio comparte una mecánica de acceso sencilla o requiere instrucciones específicas del modelo:
Proceso básico aplicable
Filtros, depósito, algunos rodillos o extractores y otras piezas de mantenimiento accesibles suelen permitir una secuencia directa de retirar, inspeccionar, instalar y verificar.
Guía específica del modelo
Módulos de rueda, batería, cepillo lateral u otros componentes con cubiertas, cableado o fijaciones internas pueden cambiar de acceso entre modelos; confirme el procedimiento antes de desmontar.
Reglas de seguridad y manipulación al apagar antes de abrir el robot o retirar piezas
Antes de retirar una pieza, apague el Roomba y sáquelo de la base de carga. Esto reduce el riesgo de un arranque accidental mientras trabaja y evita manipular el robot conectado al cargador.
Apagar el robot no significa que la batería deje de estar conectada internamente. Si el cambio expone cableado, placas o conectores internos, siga las instrucciones de servicio de su modelo para retirar o desconectar la batería antes de tocar esos elementos.
Compruebe estas condiciones antes de iniciar el desmontaje:
- Robot apagado: utilice el procedimiento de apagado previsto para su modelo.
- Fuera de la base: retire el robot de la base o desconecte el cargador antes de manipularlo.
- Superficie estable: trabaje sobre una zona limpia, seca y firme, sin líquidos ni piezas sueltas.
- Temperatura normal: si el robot o la batería están calientes después del uso o la carga, deje que se enfríen antes de abrir el compartimento.
- Electricidad estática: cuando vaya a tocar electrónica expuesta, evite superficies que generen estática y descárguese tocando una superficie metálica conectada a tierra.
- Conectores protegidos: sujete los conectores por su carcasa o punto de agarre, no por los cables.
- Batería en buen estado: no continúe con una batería hinchada, con fuga, olor anormal, daño térmico o corrosión importante; siga las indicaciones de servicio y eliminación aplicables a su modelo.

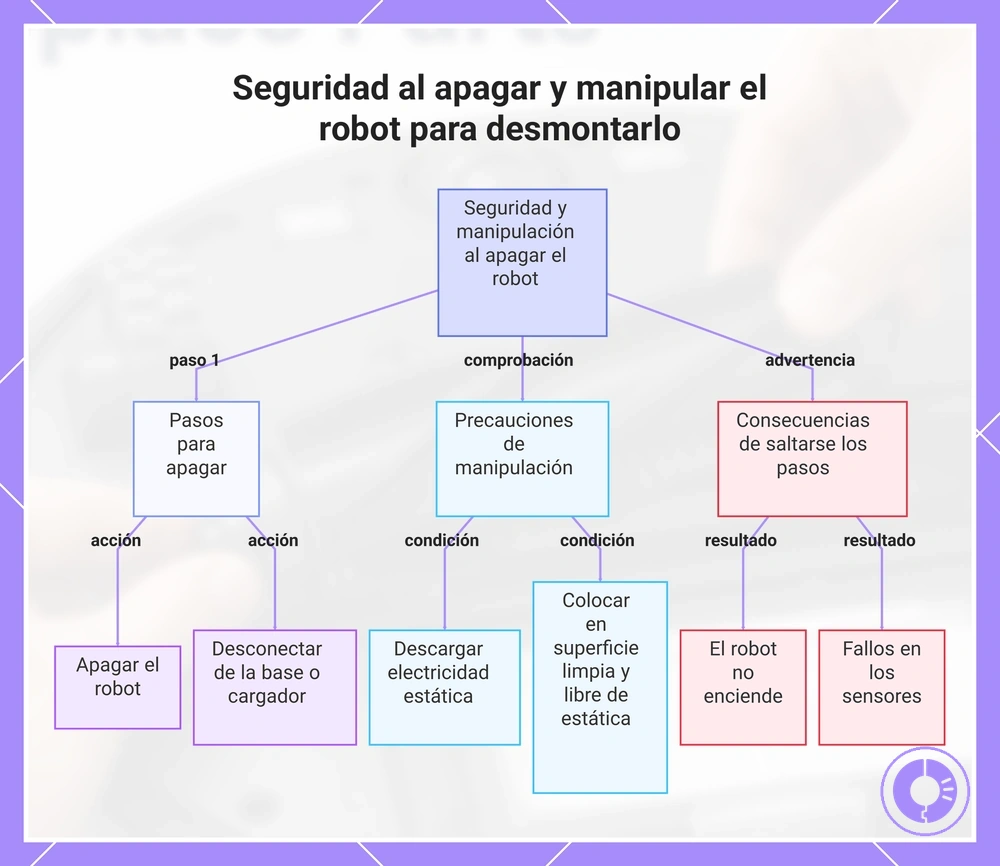

La imagen resume la preparación del robot y los puntos de manipulación que deben verificarse antes de abrir o retirar piezas.

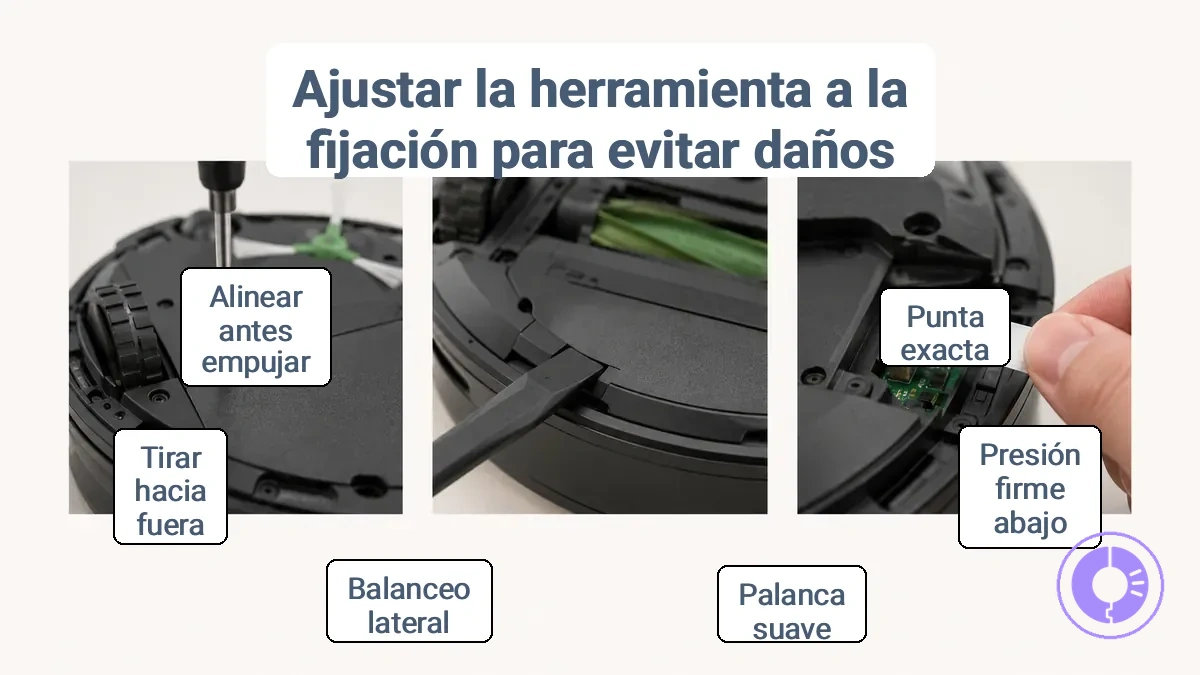

Herramientas y manejo de fijaciones para evitar tornillos desgastados, clips rotos y piezas mal asentadas
La herramienta correcta debe encajar en la fijación sin holgura y permitir liberar la pieza sin transferir fuerza a la carcasa, al cableado o a los contactos.
Tornillos, clips y conectores no se liberan de la misma forma. Adapte la técnica al mecanismo real y trate la resistencia como una señal para volver a inspeccionar, no como una indicación para aplicar más fuerza.
Esta matriz resume qué hacer y cuándo detenerse:
| Tipo | Método de manipulación | Deténgase si… |
|---|---|---|
| Tornillo | Use una punta que llene correctamente la cabeza y mantenga presión axial mientras gira. Al reinstalar, apriete solo hasta que la fijación quede firme; use un par concreto únicamente si la documentación del modelo lo especifica. | La punta resbala, la cabeza empieza a deformarse o el tornillo gira sin sujetar. |
| Clip o pestaña | Localice el punto de liberación y presiónelo en la dirección prevista. Una herramienta plástica fina puede ayudar cuando el diseño lo permite. | El plástico se arquea, blanquea, cruje o el clip no se libera con una presión moderada. |
| Conector | Libere primero cualquier pestaña de bloqueo y tire desde la carcasa del conector en la dirección de salida prevista; no tire del cable. | El conector se inclina, los cables reciben tensión o no sale después de liberar el bloqueo. |
| Conector ZIF, si existe | Abra el pequeño pestillo antes de insertar o retirar el cable flexible y ciérrelo después de alinear el cable. | El cable requiere fuerza para entrar o salir con el pestillo abierto. |
Regla práctica: una pieza que necesita fuerza inesperada suele seguir retenida por una fijación, una pestaña o un encaje que todavía no se ha liberado.

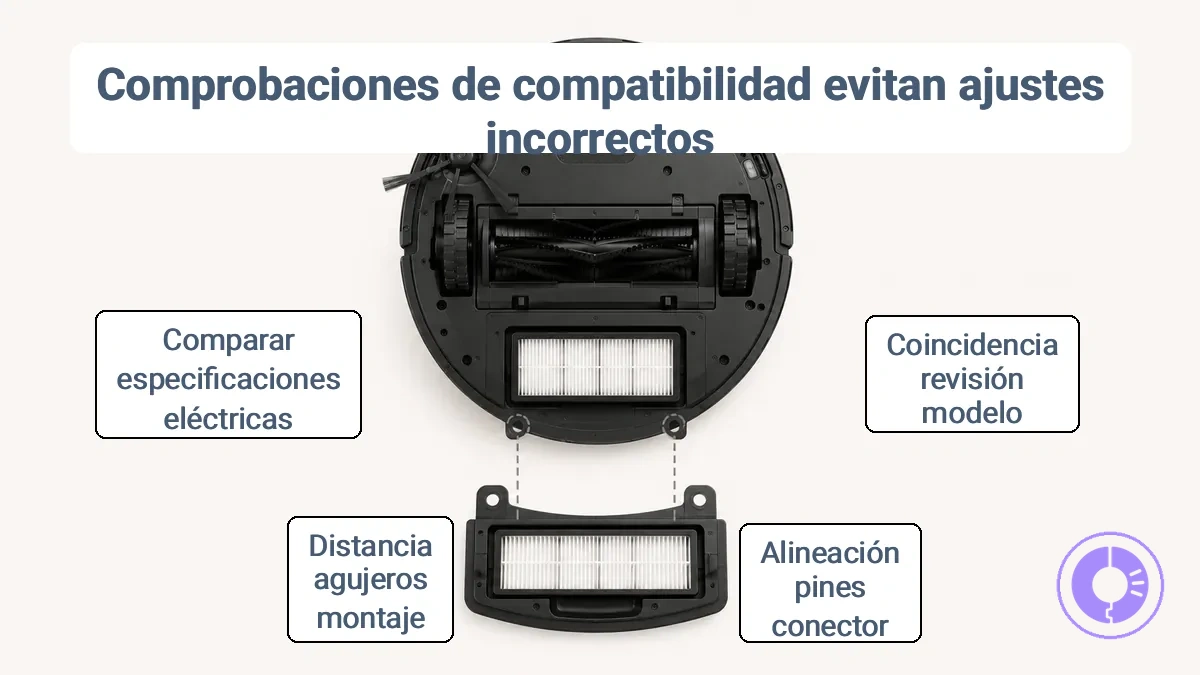

Comprobaciones de compatibilidad que evitan instalaciones incorrectas y errores repetidos
Una pieza compatible debe corresponder al modelo o familia de Roomba para la que está especificada y debe coincidir en sus interfaces de montaje y conexión. La similitud visual, el color o el tamaño aproximado no bastan para confirmar compatibilidad.
Compare primero los identificadores del robot y del repuesto; después compruebe las interfaces físicas y, si la pieza es eléctrica, las especificaciones que el fabricante exige para ese modelo.
| Relación que debe coincidir | Qué verificar | Valor de decisión |
|---|---|---|
| Roomba → modelo/familia | Número de modelo del robot y lista de modelos compatibles del repuesto. | Continúe solo si su modelo está incluido de forma explícita o la referencia de pieza coincide. |
| Pieza → referencia/revisión | Número o referencia de la pieza original frente al repuesto cuando esté disponible. | Una revisión distinta requiere confirmación de compatibilidad; no la asuma por apariencia. |
| Pieza → geometría de montaje | Pestañas, orificios, guías, forma del alojamiento y dimensiones funcionales. | Debe asentarse en su posición sin forzar ni quedar torcida o con holgura anómala. |
| Pieza → conector/contactos | Forma, orientación, llaveado y posición de contactos o conector cuando existan. | No adapte, lime ni fuerce un conector que no coincide. |
| Componente eléctrico → especificación del modelo | Tipo de batería o módulo y cualquier especificación eléctrica indicada por la documentación o la referencia compatible. | No sustituya una especificación desconocida por una suposición; use una pieza declarada compatible con el modelo exacto. |
No instale la pieza si falla cualquiera de estas comprobaciones. Verifique la referencia correcta antes de continuar.
Secuencia básica de reemplazo: Retirar, inspeccionar, instalar y verificar
La secuencia básica para un reemplazo seguro es retirar → inspeccionar → instalar → verificar. El orden importa porque evita instalar una pieza nueva sobre un alojamiento sucio, dañado o desalineado.
- Retirar: libere todas las fijaciones, clips o conectores previstos. Si la pieza no sale con el método correcto y una fuerza moderada, deténgase y busque una fijación o paso de acceso pendiente.
- Inspeccionar: revise la pieza retirada y el alojamiento en busca de residuos, grietas, desgaste, contactos dañados, guías deformadas o cableado fuera de su ruta.
- Instalar: alinee guías, conectores y puntos de montaje antes de presionar o apretar. La pieza debe entrar en su posición sin quedar torcida ni necesitar fuerza excesiva.
- Verificar: confirme el cierre, el movimiento cuando corresponda y una prueba breve. Si aparece un ruido nuevo, rozamiento, vibración, pérdida de función o error, apague el robot y vuelva a inspeccionar.
No omita la inspección: un residuo, una guía deformada o un cable mal colocado puede hacer que una pieza correcta parezca defectuosa.
La imagen resume las cuatro etapas y las comprobaciones que separan una instalación normal de una condición que requiere corrección.
Retirar la pieza vieja sin dañar carcasas, conectores ni soportes
Identifique primero cómo está retenida la pieza: tornillo, clip, conector, pestaña o soporte. La resistencia inesperada suele indicar que aún queda un punto de retención o que la dirección de extracción no es la correcta.
- Tornillos: retírelos con la punta adecuada y guárdelos en orden; no use el destornillador como palanca contra la carcasa.
- Clips y pestañas: libere el seguro antes de levantar la pieza; no tire en ángulo si el clip está diseñado para salir recto.
- Conectores: desbloquee la pestaña si existe y sujete el cuerpo del conector, no los cables.
- Soportes o cubiertas: compruebe si quedan fijaciones ocultas, guías o encajes antes de separar las piezas.
Si la pieza no se libera con el método previsto, deténgase. Aplicar más fuerza puede convertir una fijación olvidada en una carcasa, clip o conector roto.

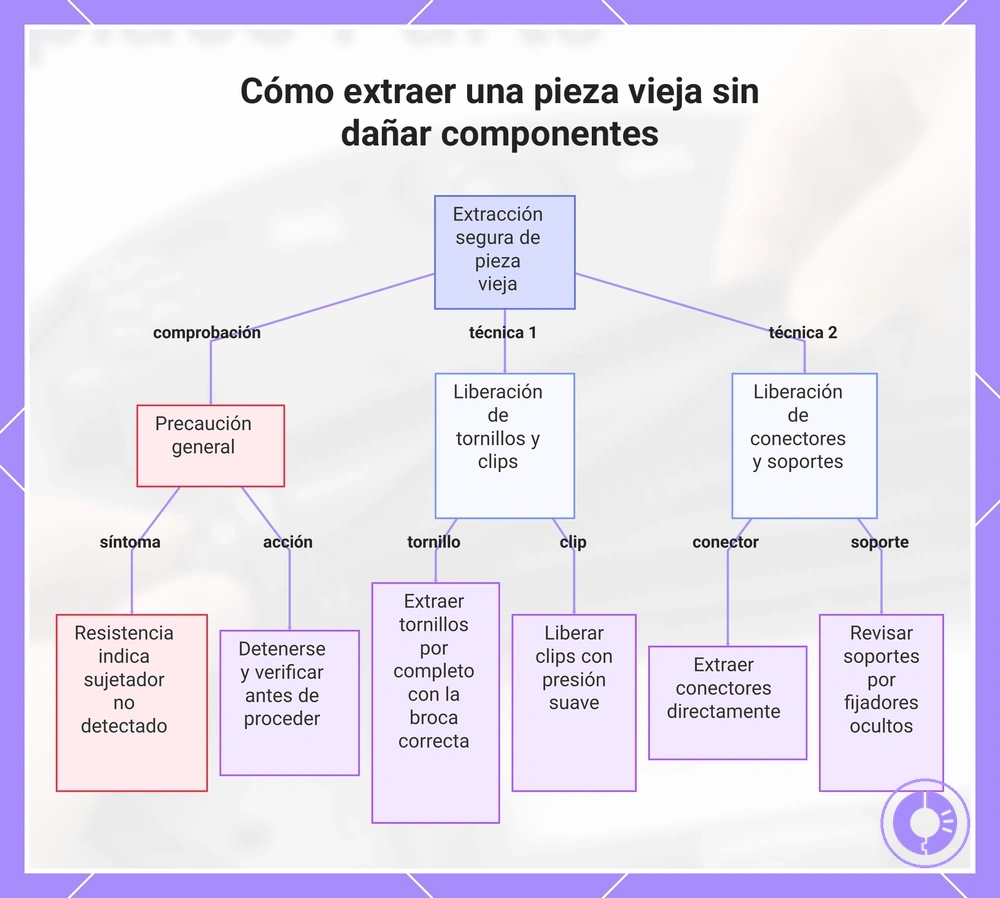

La imagen muestra las técnicas de extracción según el tipo de fijación y la señal principal para detenerse: resistencia que no corresponde al mecanismo de liberación.
Inspeccionar el área en busca de residuos, desgaste e indicios de alineación antes de instalar la pieza nueva
Antes de instalar el repuesto, inspeccione el alojamiento porque su estado determina si la pieza podrá encajar, moverse y conectarse correctamente.
- Residuos: retire polvo compacto, pelo, hilos u objetos que impidan un apoyo uniforme o el movimiento normal.
- Superficies de montaje: busque grietas, deformación, desgaste o pestañas rotas que puedan dejar la pieza inclinada.
- Guías de alineación: confirme que muescas, ranuras, pivotes y orificios están despejados y no deformados.
- Contactos y conectores, si existen: compruebe que estén secos, limpios y sin pines doblados, quemaduras o corrosión importante.
- Cableado, si existe: manténgalo en su ruta prevista y fuera de puntos donde una tapa, tornillo o pieza móvil pueda pellizcarlo.
Si descubre daño estructural, un contacto deteriorado o una guía deformada, corrija esa condición antes de instalar la pieza nueva; cambiar solo el repuesto puede no resolver el problema.

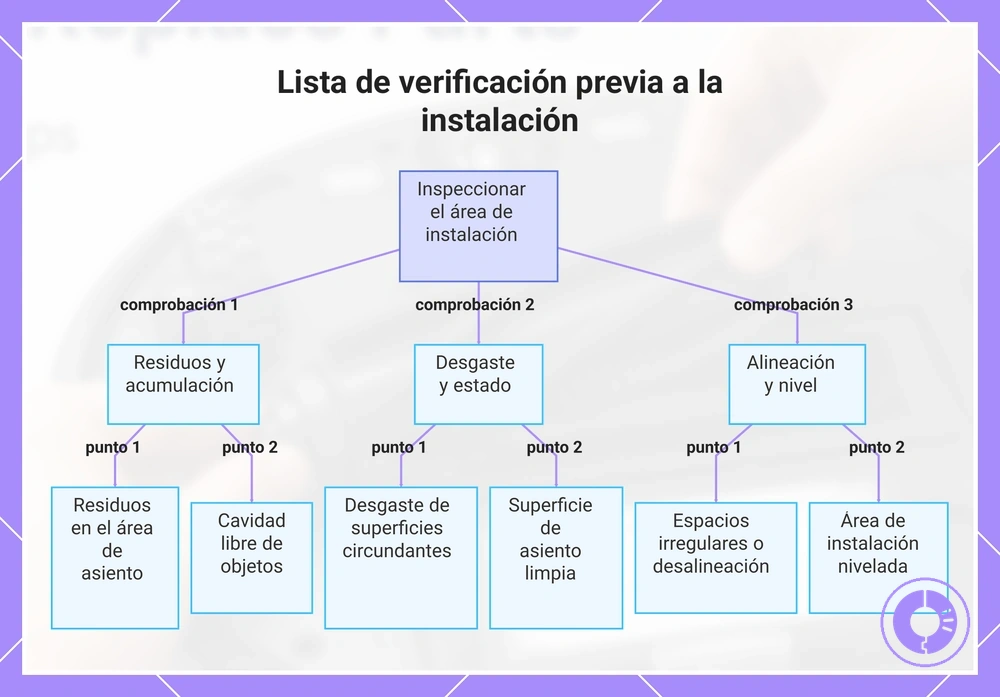

La imagen agrupa las comprobaciones de residuos, desgaste y alineación que deben completarse antes de colocar la pieza nueva.
Asentar la pieza nueva correctamente usando indicios de orientación y ajuste
Encajar correctamente una pieza significa que sus guías, fijaciones y superficies de apoyo coinciden sin torsión ni fuerza excesiva. Las marcas visuales ayudan solo cuando forman parte del diseño de esa pieza.
Use estas señales para diferenciar un encaje correcto de uno parcial:
| Indicio | Encaje correcto | Señal de corregir |
|---|---|---|
| Muescas, pestañas o forma asimétrica | Las guías entran en su pareja y la pieza llega a su posición natural. | Queda torcida, sobresale o necesita presión creciente. |
| Flechas, texto, colores o marcas, si existen | Coinciden con la orientación indicada por la pieza original o la guía del modelo. | La marca queda invertida respecto de la referencia o impide cerrar el alojamiento. |
| Orificios, clips y conectores | Se alinean antes de apretar o insertar y no obligan a desplazar la pieza lateralmente. | Hay que “hacer coincidir” los puntos aplicando fuerza o el conector entra en ángulo. |
Después de colocarla, una pieza diseñada para quedar fija no debe presentar holgura anómala; una pieza diseñada para girar o desplazarse debe conservar su recorrido normal sin rozamiento o bloqueo.
Si el encaje parece parcial, retire la pieza, vuelva a comprobar la orientación y alinee todas las guías antes de apretar las fijaciones.
Verificación posterior a la instalación: comprobaciones de movimiento, flujo de aire y una prueba breve
La verificación posterior debe confirmar que el repuesto encaja, se mueve cuando corresponde y no introduce un síntoma nuevo antes de volver al uso normal.
Revise en este orden y apague el robot si aparece una anomalía:
| Comprobación | Valor esperado | Si no se cumple |
|---|---|---|
| Encaje y cierre | Tapas, depósito, filtro, marcos o módulos quedan enrasados y sus pestillos cierran sin forzar; ningún cable queda atrapado. | Abra de nuevo, retire residuos y revise orientación, guías y recorrido del cableado. |
| Movimiento manual, cuando aplique | Ruedas, rodillos u otras piezas móviles recorren su movimiento previsto sin agarrotamiento ni roce anormal. | Revise montaje, residuos y fijaciones; no fuerce una pieza que el modelo no prevea mover manualmente. |
| Ruta de aire, si cambió filtro o depósito | Filtro y depósito están completamente asentados y no hay embalaje ni residuos bloqueando las aberturas visibles. | Vuelva a colocar el filtro/depósito y retire la obstrucción; si durante la prueba aparece una pérdida clara de aspiración o un silbido nuevo, detenga el robot y revise el encaje. |
| Encendido o carga, si la pieza es eléctrica | El robot inicia o muestra la indicación de carga esperada sin un error nuevo. | Apague, revise el asentamiento de la batería o el conector y confirme de nuevo la compatibilidad. |
| Prueba breve de limpieza | No aparece traqueteo nuevo, vibración anormal, arrastre, bloqueo, pérdida clara de tracción o un código de error relacionado con la pieza cambiada. | Detenga la prueba y vuelva a las etapas de inspección e instalación antes de usar el robot durante un ciclo completo. |
La prueba breve sirve para detectar un problema de instalación; no convierte un repuesto visualmente parecido en compatible. Si el mismo error reaparece, vuelva a verificar la referencia de la pieza y el procedimiento de su modelo.
Aplicar el proceso básico a cambios comunes sin convertir cada pieza en un procedimiento completo
El mismo ciclo de retirar, inspeccionar, instalar y verificar sirve para varias familias de repuestos, pero cambia el acceso y la comprobación que tiene más valor en cada una.
Use esta tabla para identificar qué aspecto requiere mayor atención antes de abrir una guía específica:
| Familia de piezas | Qué suele variar por modelo | Riesgo principal | Comprobación rápida útil |
|---|---|---|---|
| Filtro y depósito | Pestañas, marco y orientación del filtro. | Filtro mal encajado, residuos en el alojamiento o depósito sin cerrar. | Confirmar que el filtro queda sujeto y el depósito cierra sin forzar. |
| Cepillos, rodillos o extractores | Forma de los extremos, marcas de orientación, marco de retención y fijación del cepillo lateral. | Orientación incorrecta, pelo atrapado, extremo mal asentado o tornillo demasiado apretado. | Comprobar giro/recorrido libre cuando corresponda y ausencia de ruido nuevo en una prueba breve. |
| Batería | Acceso al compartimento, referencia compatible y tipo de contacto o conector. | Batería incompatible, contacto deficiente o cable pellizcado en modelos que usan conector. | Confirmar encaje plano, cierre de la tapa y una indicación normal de encendido/carga. |
| Módulo de rueda | Fijaciones, ruta del cable y conector cuando existan. | Módulo inclinado, cable atrapado, conector flojo o residuos en el hueco. | Comprobar movimiento de la rueda y trayectoria normal en una prueba breve. |
El momento de sustituir una pieza es una decisión de mantenimiento distinta del método de instalación; consulte el programa de reemplazo para planificar los cambios.
Cuando el acceso, el orden de desmontaje o la conexión cambian entre modelos, use la guía dedicada de esa pieza antes de continuar.
Cambios de filtro que evitan fugas de aire, derivaciones y un asentamiento flojo
En un cambio de filtro, el valor clave es un encaje completo en el alojamiento previsto. Un filtro mal asentado o un depósito que no cierra correctamente puede dejar pasar polvo por una ruta no prevista y reducir el rendimiento.
- Apague el Roomba y retire el depósito según el mecanismo de su modelo.
- Retire el filtro por su pestaña o marco y limpie el polvo suelto del alojamiento sin empujarlo hacia el conducto.
- Oriente el filtro como la pieza original usando su forma, pestañas o marcas cuando existan. No presuponga que todos los filtros de Roomba llevan una flecha de flujo de aire.
- Asiente el filtro por completo para que no quede levantado ni impida reinstalar el depósito.
- Reinstale el depósito y haga una prueba breve; compruebe que cierra correctamente y que no aparece un ruido o error nuevo.
No moje un filtro salvo que las instrucciones de ese filtro indiquen expresamente que es lavable. Muchos filtros de alta eficiencia de Roomba se mantienen en seco.
Si el filtro queda flojo, primero retire residuos del alojamiento y confirme que la referencia corresponde a su modelo. Para el acceso específico, consulte la guía para reemplazar filtros.
Cambios de cepillos y rodillos que evitan enredos, colocación incorrecta y tensión en la transmisión
Los cepillos y rodillos deben instalarse con la orientación y retención previstas para su diseño. El síntoma más útil de un montaje incorrecto es que el componente no asienta, roza, vibra o no puede moverse como antes.
| Componente | Qué verificar al instalar | Señal de corrección |
|---|---|---|
| Rodillos o extractores | Forma de cada extremo, marcas o colores si el modelo los utiliza, tapones/cojinetes bien colocados y marco de retención cerrado. | Un extremo no entra en su alojamiento, el marco no cierra o aparece rozamiento/traqueteo. |
| Cepillo lateral | Cubo apoyado en su eje y fijación firme sin deformar el plástico. | El cepillo queda inclinado, roza continuamente con la carcasa o la fijación no sujeta. |
| Alojamiento y extremos | Retirar pelo, hilo y residuos de ejes, extremos y cavidades antes de montar. | El componente ofrece resistencia incluso con la orientación correcta. |
Tras el montaje, compruebe el movimiento permitido por el diseño y realice una prueba breve. Si surge un ruido nuevo, retire el componente y verifique de nuevo la orientación y los residuos.
Las instrucciones del modelo proporcionan los pasos exactos para reemplazar cepillos y rodillos.
Cambios de batería que evitan daños en el conector y errores en la configuración de la primera carga
Una batería de repuesto debe estar declarada como compatible con el modelo exacto de Roomba. La forma exterior no es una comprobación suficiente, y no existe una duración universal de “primera carga” aplicable a todos los modelos y baterías.
- Confirme la compatibilidad: compare el modelo del robot, la referencia de la batería y cualquier especificación indicada por la documentación del modelo.
- Apague y retire el robot de la base: abra el compartimento únicamente siguiendo la ruta prevista para ese modelo.
- Retire la batería sin tirar de cables: use la carcasa, pestañas o puntos de agarre previstos; si existe un conector, libérelo por su cuerpo y su seguro.
- Inspeccione el compartimento y los contactos: no instale sobre residuos, corrosión importante, plástico deformado o contactos dañados.
- Coloque la batería en su orientación correcta: debe quedar asentada de forma plana; conecte el enchufe solo si su diseño lo utiliza y sin forzarlo.
- Cierre el compartimento y compruebe la carga: asegúrese de no pellizcar cables y coloque el robot en su base/cargador compatible. Confirme la indicación de carga esperada para su modelo y siga sus instrucciones si exige un procedimiento inicial concreto.
No continúe con una batería hinchada, con fuga, excesivamente caliente, quemada o con daño físico evidente. Aísle el robot de la carga y siga las indicaciones de servicio o eliminación correspondientes.
Si el robot no se enciende o no inicia la carga después del montaje, apáguelo y vuelva a comprobar el asentamiento, los contactos o el conector y la compatibilidad antes de concluir que la batería nueva está defectuosa. Consulte también cómo reemplazar la batería de forma segura.
Cambios de módulo de rueda que evitan problemas de alineación y mala tracción después de la instalación
Un módulo de rueda debe quedar plano contra su superficie de montaje, con el cableado libre de pellizcos y la rueda capaz de recorrer su movimiento previsto. Un asiento inclinado puede producir roce, tirones o vibración.
- Limpie pelo, hilo y residuos del hueco de la rueda y de la superficie donde apoya el módulo.
- Compare el patrón de fijación y, si existe, el conector del repuesto con la pieza original antes de introducirlo.
- Si el módulo usa cable, colóquelo por la ruta prevista y conecte la ficha por su carcasa; no deje el cable bajo el módulo o la tapa.
- Asiente el módulo de forma uniforme y apriete los tornillos progresivamente hasta que quede firme, sin sobreapretar. Use un valor de par únicamente si la documentación oficial de su modelo lo especifica.
- Con el robot apagado, compruebe el movimiento permitido de la rueda sin forzar; después realice una prueba breve y observe si mantiene una trayectoria normal sin roce o vibración nueva.
Si el robot sigue desviándose o la rueda se atasca después de reinstalar, revise primero residuos, asiento, cableado y compatibilidad antes de atribuir el problema al módulo. Para detalles del modelo, consulte reemplazo de ruedas y tracción.
Errores comunes de reemplazo que causan ruido, limpieza deficiente o errores recurrentes
Cuando un síntoma aparece justo después de un reemplazo, la comprobación con mayor rendimiento es revisar compatibilidad, encaje, orientación, residuos, conectores y fijaciones antes de asumir que la pieza nueva está defectuosa.
Use el síntoma para elegir la primera verificación:
| Síntoma tras el cambio | Causa relacionada con la instalación | Primera acción |
|---|---|---|
| Traqueteo o vibración nueva | Pieza con holgura, módulo inclinado, tapa sin cerrar o fijación floja. | Apague, vuelva a asentar la pieza y confirme el cierre y las fijaciones. |
| Rozamiento, bloqueo o chirrido | Orientación incorrecta, residuos atrapados o fijación demasiado apretada. | Retire residuos, confirme la orientación y reapriete de forma uniforme; use un par concreto solo si el modelo lo especifica. |
| Limpieza o tracción claramente peores | Filtro, rodillo, cepillo o rueda mal encajados; alojamiento obstruido. | Revise el componente cambiado y su recorrido de aire o movimiento según corresponda. |
| Error que reaparece inmediatamente | Conector mal asentado, pieza incompatible o daño preexistente en el componente asociado. | Compare de nuevo la referencia de la pieza, el conector/contactos y el estado del alojamiento. |
| El robot no enciende o no carga tras un cambio eléctrico | Batería mal asentada, contacto/conector deficiente o repuesto no compatible. | Retire el robot de la base, apáguelo y revise el montaje y la compatibilidad antes de volver a probar. |
| La pieza no entra o la tapa no cierra | Repuesto incorrecto, guía desalineada, residuo o fijación aún fuera de posición. | No fuerce el cierre; retire la pieza y compare forma, guías y referencia con la original. |
Si la pieza no coincide con la original en una interfaz funcional —montaje, guía, conector o contacto—, detenga la instalación y confirme la compatibilidad.
Un problema de asiento puede desaparecer al reinstalar correctamente; un error que persiste después de verificar montaje y compatibilidad puede indicar desgaste o una avería en otro componente, por lo que conviene pasar a la guía específica del modelo en lugar de seguir forzando el mismo repuesto.

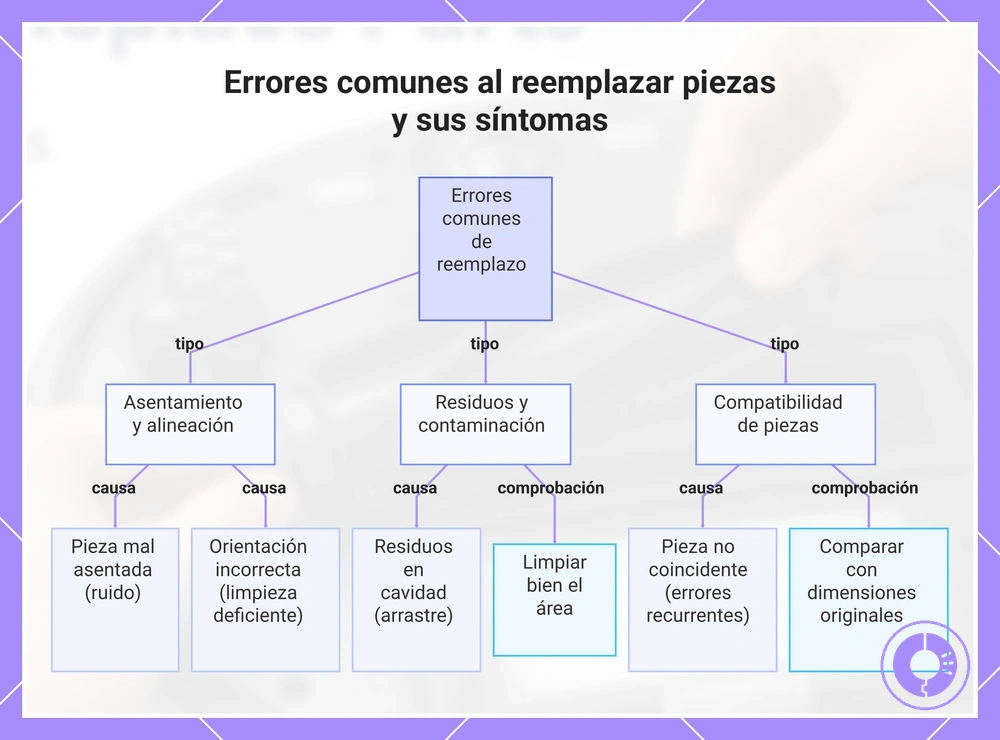

La imagen agrupa los errores de instalación más comunes y las acciones de comprobación asociadas.
