Roomba Ersatzteil-Diagramm: Bauteilnamen und Positionen

Ein Roomba-Ersatzteil-Diagramm hilft, ein Bauteil über Position, Form und Montagebeziehung zu identifizieren. Es bestätigt jedoch keine Modell- oder Revisionskompatibilität; vor einer Bestellung müssen die Angaben des konkreten Roomba und die relevanten Schnittstellenmerkmale des Ersatzteils separat abgeglichen werden.

Positionsangaben reduzieren besonders zwei häufige Verwechslungen: Baugruppe versus Einzelteil und linke versus rechte Variante. Vergleichen Sie deshalb nicht nur den Namen, sondern auch die Lage im Roboter und die sichtbaren Befestigungsmerkmale.

Diese Seite ordnet die Identifikation nach Diagrammformaten und Bauteilgruppen; konkrete Modell- und Produktfreigaben werden hier nicht vorausgesetzt.

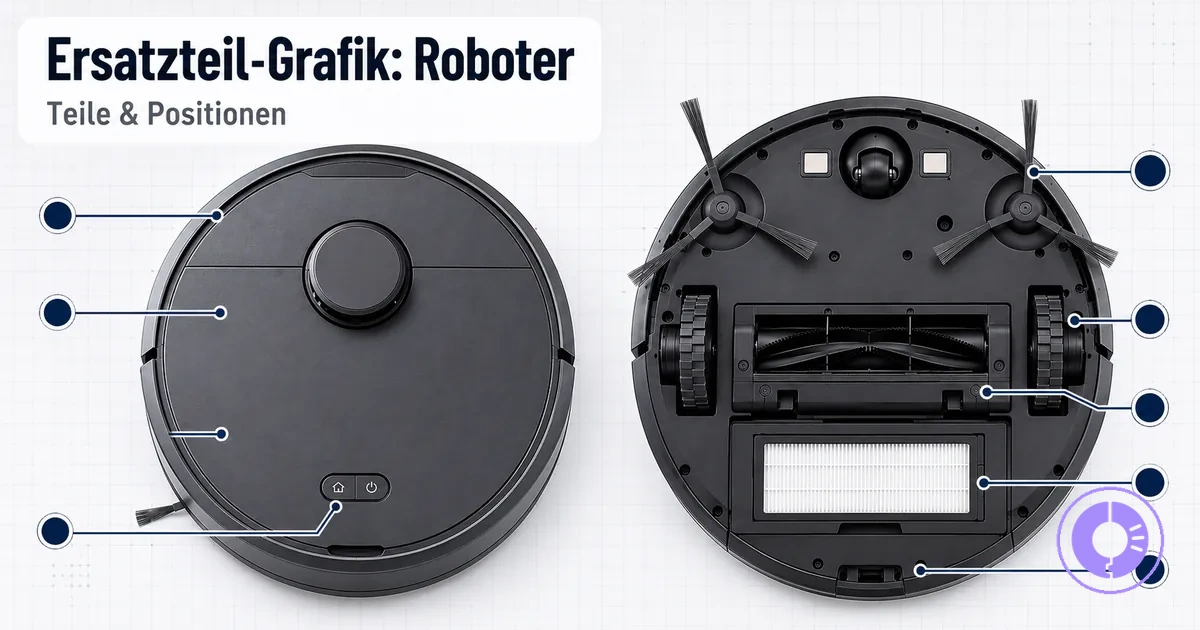

Was ein Roomba-Teile-Diagramm identifizieren hilft und was es nicht bestätigt

Ein Roomba-Teilediagramm ordnet Bauteilnamen, Positionen und sichtbare Montagebeziehungen im Roboterlayout zu; eine modellübergreifende Passgenauigkeit lässt sich daraus allein nicht ableiten.

Beim Lokalisieren einer Bürste, Walze oder eines Filters reduzieren Beschriftungen die Namensmehrdeutigkeit. Bei Modellen mit zwei zentralen Reinigungswalzen kann die Unteransicht beispielsweise deren Form, Lage und Einbaurichtung zeigen.

Die Grenze ist praktisch: sichtbare Merkmale + Position + Diagrammbezeichnung unterstützen die Identifikation; Modell, Revision und Schnittstelle entscheiden über die Passform. Für den anschließenden Abgleich nutzen Sie die Übersicht: Roomba Ersatzteile.

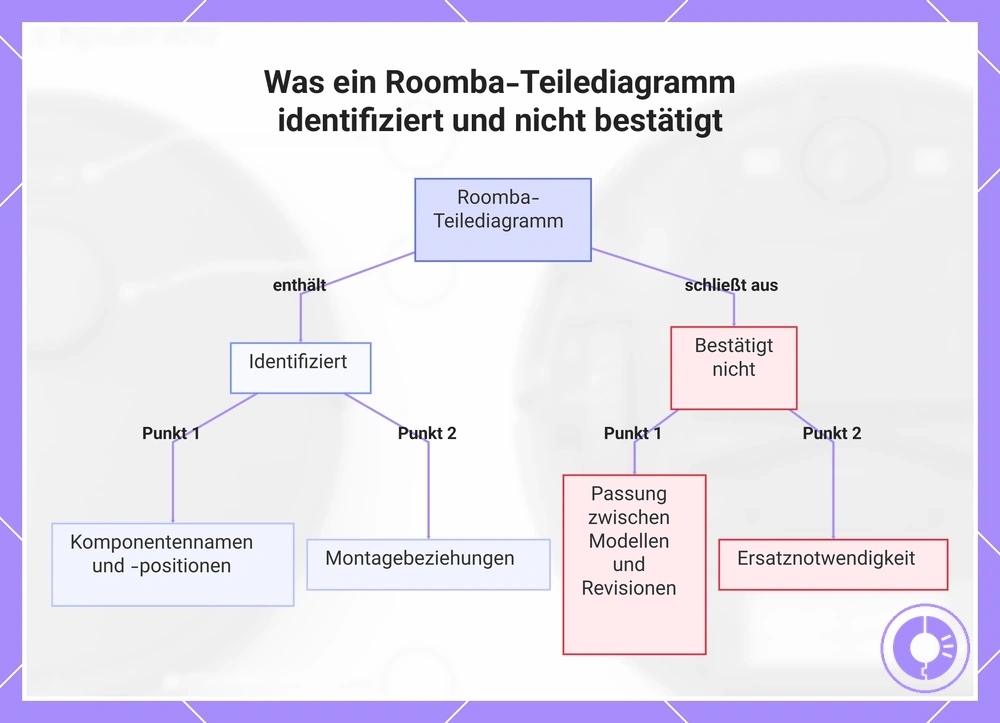

Dieses Diagramm zeigt, was ein Roomba-Teilediagramm zu identifizieren hilft und was es nicht bestätigt.

Gängige Roomba-Diagrammformate: Draufsicht, Unteransicht und Explosionszeichnungen

Das Diagrammformat bestimmt, was Sie an einem Roomba am schnellsten und zuverlässigsten identifizieren können. Diese drei Formate – Draufsicht, Unteransicht und Explosionszeichnung – erfüllen jeweils einen anderen Zweck beim Lesen eines Roomba-Teile-Diagramms.

Ein Teile-Diagrammformat definiert die Betrachtungsperspektive und den Detaillierungsgrad, der zur Darstellung der Komponenten verwendet wird. Die Tabelle ordnet die Highlights jedes Formats, die beste Verwendung zur Identifizierung und einen häufigen Lesefehler, den es zu vermeiden gilt.

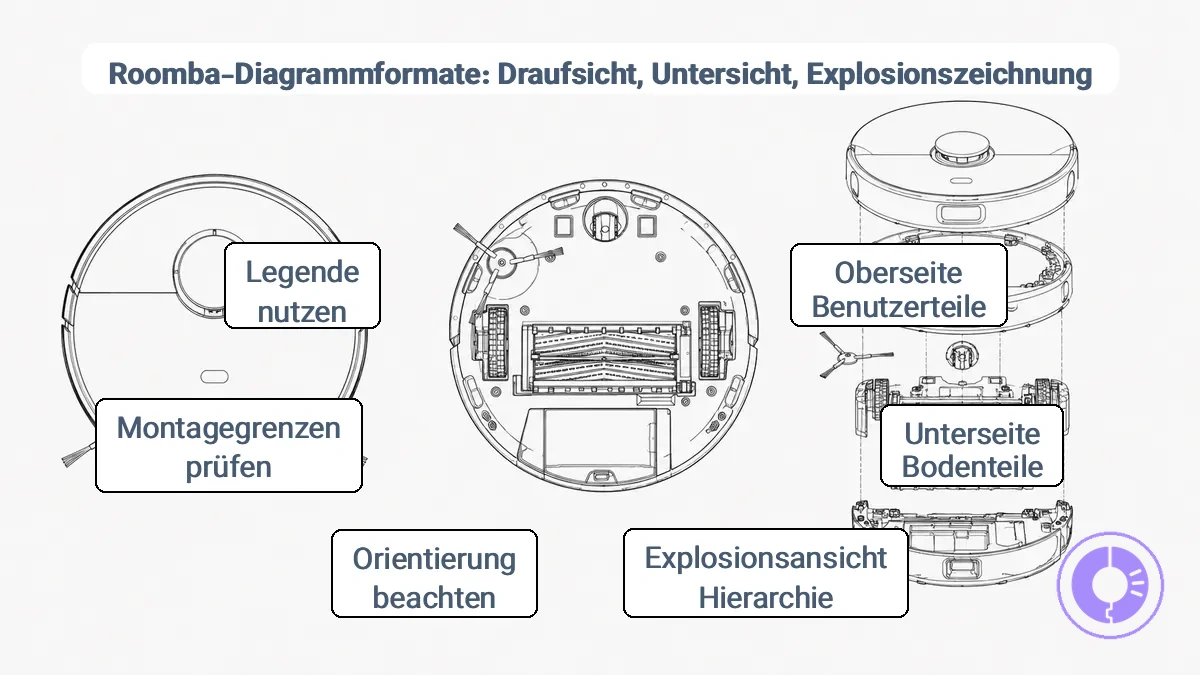

Das Bild zeigt Draufsicht, Unteransicht und Explosionszeichnung, damit Sie das Format an Ihr Ziel anpassen können.

Format	Zeigt vor allem	Beste Verwendung zur Identifizierung	Häufiger Lesefehler
Draufsicht	Abdeckung, Behälter, Frontplatte, Sensoren, Griff, Filterzugang	Benutzerzugängliche Komponenten und Zugangspunkte	Vorne-hinten-Ausrichtung, wenn Markierungen fehlen
Unteransicht	Reinigungskopf, Antriebsräder, Stützrad, Sensoren, Batteriefach	Bodenkontaktteile und Antriebssystem	Sensorpositionen, wenn die Beschriftungen nicht zur Ausrichtung passen
Explosionszeichnung	Beschriftungslinien, Baugruppengrenzen, Beziehungen der Einzelteile	Interne Teilehierarchie und Montagereihenfolge	Verwechslung von geschichteten Teilen, wenn Baugruppengrenzen nicht hervorgehoben sind

Häufige Lesefehler, auf die Sie achten sollten:

• Falsche Ausrichtung: Das Drehen des Diagramms ohne Überprüfung der Ausrichtungsmarkierungen kann links/rechts oder vorne/hinten vertauschen, was zu einer falschen Teileidentifizierung führt.
• Verwechslung von Baugruppen: Teile, die ähnlich aussehen, aber zu unterschiedlichen Unterbaugruppen gehören, können vertauscht werden, wenn die Baugruppengrenzen im Diagramm nicht klar sind.
• Legende überspringen: Das Ignorieren der Beschriftungslegende führt oft zu Fehlidentifikationen von Befestigungstypen, Teilenummern oder Referenzsymbolen.

Das Erkennen dieser Risiken hilft zu verdeutlichen, was jedes Diagrammformat über bestimmte Komponentengruppen zeigt.

Beschriftungen in der Draufsicht für Bedienelemente, Deckelteile und Staubbehälter-Zugangspunkte

Draufsicht: Sie eignet sich vor allem für von oben zugängliche Elemente wie Bedienelemente, Abdeckungen, Griff- oder Deckelbereiche und den Zugang zum Staubbehälter. Die Position auf der Außenabdeckung hilft bei der Benennung, ohne den Roboter zu zerlegen.

Unteransicht: Reinigungskopfmodule, Räder und Sensoren

Die Unteransicht ordnet bodennahe Komponenten nach ihrer typischen Zone. Die genaue Anordnung variiert je nach Roomba-Serie; nutzen Sie deshalb Zone und Form gemeinsam.

Typische Zone	Bauteilgruppe	Woran die Zuordnung erkennbar wird
Mittlerer Unterboden	Reinigungskopf / Reinigungswalzen	Breite zentrale Öffnung oder Abdeckung mit Walzenaufnahme.
Seitliche Unterseite	Linkes und rechtes Antriebsradmodul	Große Radausschnitte, eigenes Gehäuse und modellabhängige Befestigungs- bzw. Kabelmerkmale.
Vorderer Unterboden und Bereiche nahe der Räder	Cliff-/Abgrundsensoren	Kleine Sensorfenster; Anzahl und genaue Position sind serienabhängig.

Das robuste Zuordnungsprinzip lautet: Zone → sichtbare Form → Beschriftung, nicht Position allein.

Explosionszeichnungen, Teilenummern und wie Baugruppen in Einzelteile zerlegt werden

Eine Explosionszeichnung trennt eine Baugruppe in ihre Komponenten, während die räumliche Anordnung erhalten bleibt.

Diese Hinweise helfen, Beschriftungslinien, Mengenangaben und Baugruppengrenzen zu interpretieren.

• Beschriftungslinien verbinden eine Teilenummer oder Bezeichnung mit ihrer spezifischen Komponente und verdeutlichen, welche Kennung zu welchem Teil gehört.
• Mengenangaben (oft eine Zahl in Klammern) geben an, wie viele Exemplare eines bestimmten Teils in der Baugruppe verwendet werden. Dies kann helfen, Unter- oder Überbestellungen zu vermeiden, wenn dasselbe Teil an mehreren Stellen vorkommt.
• Baugruppengrenzen (Klammern, gestrichelte Linien oder gruppierte Anordnungen) zeigen, welche Teile zu einer Unterbaugruppe gehören, und erleichtern so die Unterscheidung, was als Einheit zusammengebaut wird versus einzeln.

Ein typisches Risiko entsteht, wenn eine Beschriftung die Baugruppe statt des gewünschten Einzelteils bezeichnet. Folgen Sie der Beschriftungslinie bis zum Zielobjekt und prüfen Sie Legende, Mengenangabe und Baugruppengrenze; Referenz- oder Teilenummern können je nach Diagrammquelle unterschiedlich dargestellt sein.

Roomba-Bauteilgruppen für die schnelle Identifizierung in einer Teileübersicht

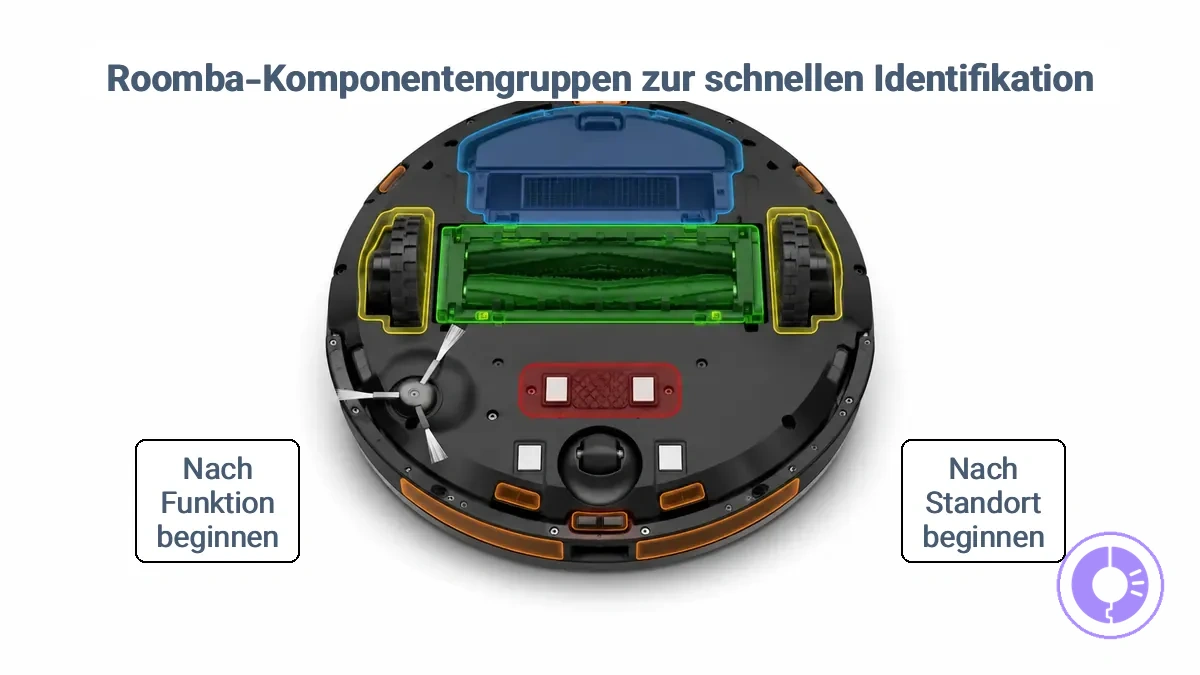

Die Gruppierung von Komponenten nach Funktionsbereich hilft Ihnen, Teile in einer Identifikationstabelle schneller zu finden. Die Tabelle gruppiert jede Zone nach Ort und Funktion. Beginnen Sie mit der Suche nach der entsprechenden Gruppe, anstatt alle Teilenamen zu durchsuchen.

Jede Zone ist typischen Positionen und gängigen Bezeichnungen aus Identifikationstabellen zugeordnet.

Bauteilgruppe	Typischer Bereich	Gängige Bezeichnungen
Luftstrom/Behälter	Unter der Staubbehälterabdeckung oder nahe der Rückseite des Roboters	Behälter, Filter, Lüftung
Reinigungskopf	Unter dem Roboter, zwischen den Rädern	Reinigungskopf, Bürstenmodul, Extractor
Mobilität	Linkes und rechtes Radmodul, vorderes Stützrad	Radmodul, Stützrad, Antriebsrad
Stromversorgung/Ladung	Ladekontakte unten, Batteriefach	Batterie, Ladekontakte, Anschluss
Sensoren	Vordere Stoßstange, untere Abgrundsensoren, Cliff-Sensoren	Sensorfenster, Stoßstange, Cliff-/Abgrundsensor

Beginnen Sie nach Ort oder Funktion:

• Nach Ort – betrachten Sie den Bereich des Roboters, in dem das Teil erscheint (oben, unten, vorne).
• Nach Funktion – identifizieren Sie, was das Teil tut (reinigen, bewegen, mit Strom versorgen, erfassen).

Ein häufiges Problem ist die Vermischung von Identifikationsgruppen mit dem Verständnis von Teilarten. Während Bauteilgruppen Ihnen helfen, Teile schnell zu lokalisieren, ist das Verständnis der Teilarten und ihre Aufgabe ein separater Schritt, der das Abgleichen von Form, Größe und Material beinhaltet.

Die Verringerung von Synonym-Verwirrung – zum Beispiel das Erkennen, dass „Behälter" und „Staubbehälter" dieselbe Zone bezeichnen – hält Ihre Suche effizient.

Staubbehälter-Luftstromteile: Filter, Filterrahmen, Dichtungen und Lüftungsöffnungen

Die am häufigsten im Bereich des Behälters gekennzeichneten Teile des Luftstrompfads sind der Filter, der Filterrahmen, Dichtungen und Lüftungsöffnungen. Gängige Bezeichnungsvarianten sind:

• Filter: Filterelement im Staubbehälter bzw. Luftstrompfad; Bezeichnungen wie „Behälterfilter“ können dieselbe Funktion meinen.
• Filterrahmen / Filterhalter: hält oder führt das Filterelement; Form und Verriegelung unterscheiden ihn vom Filter selbst.
• Dichtung: elastisches Dichtelement zwischen aneinanderliegenden Bauteilen; Lage und Kontur zeigen, welche Verbindung abgedichtet wird.
• Lüftungs- oder Abluftöffnung: Öffnung des Luftstrompfads; sie ist eine Gehäusefunktion und nicht automatisch ein separat bestellbares Einzelteil.

Für die Benennung sind Einbauort, Rahmenform und Verriegelung verlässlicher als ein einzelnes Synonym.

Reinigungskopfmodule: Walzen, Bürstenmodulteile, Seitenbürste und Abdeckungen

Beim Reinigungssystem ist die wichtigste Unterscheidung die Bauteilebene: zentrale Reinigungskopf-Baugruppe, darin geführte Reinigungswalzen und separat angeordnete Kanten-/Seitenbürste.

Bezeichnung	Bauteilebene	Identifikationsmerkmal
Reinigungskopfmodul	Baugruppe	Zentrale Einheit, die die Hauptwalzen bzw. -bürsten führt; Gehäusekontur und Montagepunkte sind entscheidend.
Reinigungswalze / Gummiwalze / Extractor	Einzelteil oder Satz	Längliche Walze innerhalb des Reinigungskopfs; Profil, Endstücke und Länge müssen zur vorgesehenen Aufnahme passen.
Seitenbürste / Kantenbürste	Separates Reinigungsteil bzw. eigene kleine Baugruppe	Seitlich am Unterboden angeordnet; Befestigung und Ausführung sind modellabhängig.
Abdeckung / Halterahmen	Teil der Reinigungskopf-Baugruppe	Hält oder schützt die Walzen; Kontur und Verriegelung zeigen die zugehörige Baugruppe.

Ein Modulname bezeichnet nicht automatisch alle Reinigungsteile. Prüfen Sie im Diagramm, auf welches Bauteil die Beschriftungslinie tatsächlich zeigt.

Mobilitätsbaugruppen: linkes und rechtes Radmodul, Stützrad und Traktionsteile

Bei Roomba-Mobilitätsbauteilen müssen Seite, Baugruppe und Befestigungsgeometrie zusammenpassen. Optisch ähnliche Radmodule können gespiegelt oder elektrisch unterschiedlich angeschlossen sein.

Bauteil	Typische Lage/Funktion	Vor der Zuordnung prüfen
Linkes / rechtes Antriebsradmodul	Seitlich am Chassis; trägt Antrieb und Rad	Diagramm-Blickrichtung, vorhandene L/R-Kennzeichnung, Stecker/Kabelführung und Montagepunkte.
Stützrad	Frei drehendes Führungsrad, bei vielen Modellen vorne angeordnet	Halterung, Achse/Gehäuse und Position im konkreten Diagramm.
Reifen / Lauffläche, falls separat geführt	Traktion am Antriebsrad	Ob die Quelle das Traktionsteil einzeln oder nur als Bestandteil des Radmoduls ausweist.

Verlassen Sie sich für links/rechts nicht auf das Profil allein; die Diagrammausrichtung und die physische Schnittstelle sind die stärkeren Hinweise.

Stromversorgungs- und Ladeteile: Batterieplatzierung, Kontakte und Steckerausrichtung

Bei Batterie- und Ladeteilen bestätigen sichtbare Polungsmarkierungen, Kontaktlage, Steckerform und Befestigung die Identität eines Teils; keine dieser Eigenschaften ersetzt allein den Modellabgleich.

• Batterielage: Position und Einbaurichtung mit dem konkreten Unterseiten- oder Explosionsdiagramm vergleichen.
• Ladekontakte: Lage, Form und Gegenkontakt am Roboter bzw. an der Ladestation zuordnen.
• Stecker: Gehäuseform, Codierung und Pin-Anordnung nur mit der vorgesehenen Gegenstelle vergleichen; einen nicht passenden Stecker nicht erzwingen.
• Befestigung: Laschen, Schraubpunkte oder Halterungen müssen zur dargestellten Baugruppe gehören.

Weichen diese Schnittstellenmerkmale ab, ist die Kompatibilität nicht bestätigt, auch wenn die allgemeine Bauteilbezeichnung gleich ist.

Sensor- und Navigationsbezeichnungen: Stoßstangen, Cliff-Sensoren und zugehörige Gehäuse

In Roomba-Diagrammen können Sensorbezeichnungen auf den Sensor selbst, sein Fenster/Gehäuse oder eine Sensorbaugruppe verweisen. Die Beschriftungslinie und die umgebende Baugruppe zeigen, welche Ebene gemeint ist.

Bezeichnung	Typischer Bereich	Zur Identifikation prüfen
Stoßfänger / Stoßstangenbaugruppe	Vorderkante des Roboters	Gehäusekontur, Befestigung und gegebenenfalls zugehörige Sensorik.
Cliff-/Abgrundsensor	Unterboden, häufig entlang der Vorderkante und in Radnähe	Sensorfenster, Anzahl, relative Position und Anschluss der konkreten Serie.
Sensorgehäuse / Sensorbaugruppe	Um das jeweilige Sensorelement	Gehäuseform, Stecker und Montagepunkte; nicht mit dem bloßen Sichtfenster verwechseln.

Die genaue Sensoranordnung ist serienabhängig; verwenden Sie daher kein fremdes Serienlayout als Passformnachweis.

Benennungs- und Beschriftungskonventionen für Teile, die über Roomba-Serien hinweg wiederkehren

Benennungsmuster wiederholen sich über Roomba-Serien hinweg, aber derselbe Name garantiert nicht dieselbe physische Passform. Das Diagramm dient deshalb zuerst der korrekten Teilebene und Position, nicht der pauschalen Serienfreigabe.

Ordnen Sie Synonyme einer stabilen Bauteilbedeutung zu und prüfen Sie anschließend die sichtbaren Schnittstellenmerkmale. Die Matrix trennt Bezeichnung, gemeinte Ebene und Prüfmerkmal.

Bezeichnung / Variante	Meist gemeinte Ebene	Im Diagramm zusätzlich prüfen
Filter / Behälterfilter	Filterelement	Format, Rahmenaufnahme und Einbauort.
Filterrahmen / Filterhalter	Halterung	Rahmenkontur und Verriegelung; nicht mit dem Filterelement verwechseln.
Reinigungswalze / Gummiwalze / Extractor	Walze oder Walzensatz	Länge, Profil, Endstücke und vorgesehene Aufnahme.
Reinigungskopfmodul	Baugruppe	Gehäuse- und Montagegrenze; Lieferumfang einer Produktlistung separat prüfen.
Seitenbürste / Kantenbürste	Seitliches Reinigungsteil	Befestigungsart, Position und modellbezogene Ausführung.
Radmodul links / rechts	Antriebsbaugruppe	Seitenkennzeichnung, Stecker/Kabelführung und Montagepunkte.
Staubbehälter / Behälter	Behälterbaugruppe	Kontur, Entriegelung und Schnittstelle zum Luftstrom.
Sensorbaugruppe	Modul mit Sensor bzw. Sensoren	Gehäuse, Anschluss und Position im jeweiligen Serienlayout.

Kontext schlägt Namensähnlichkeit: Gleiche Begriffe können unterschiedliche Formen bezeichnen, während unterschiedliche Begriffe dieselbe Funktion meinen können. Entscheidend sind Diagrammposition und Bauteilgrenze.

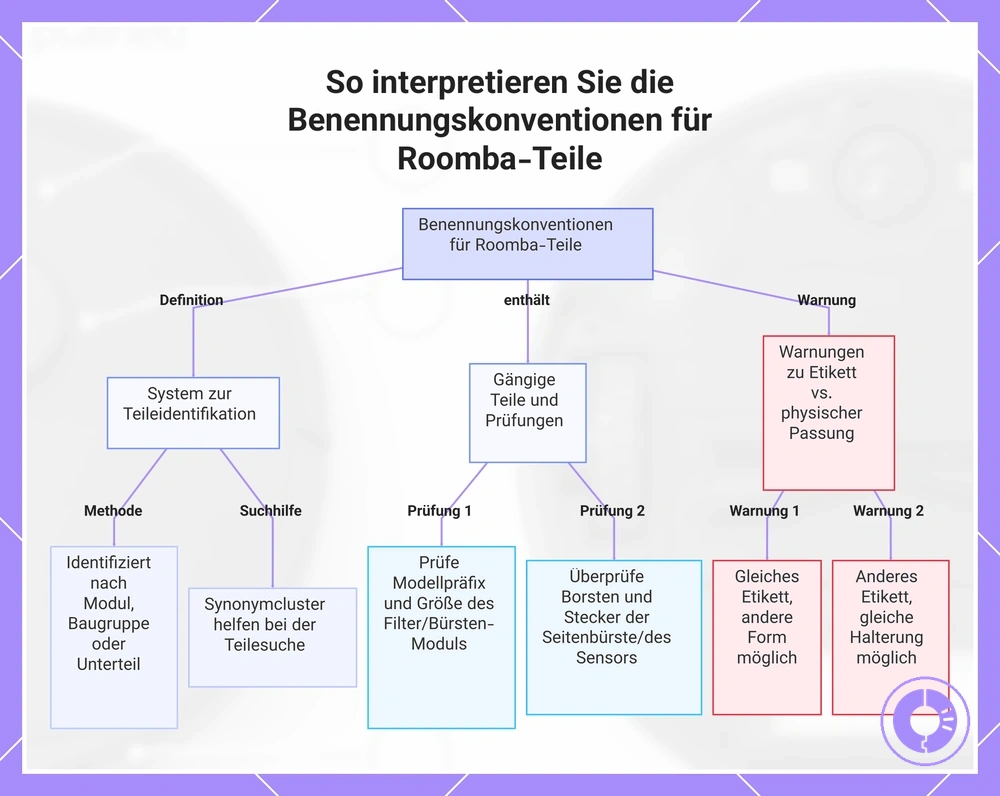

Diese Grafik zeigt, wie die Benennungskonventionen für Roomba-Teile funktionieren, was bei gängigen Teilen zu überprüfen ist und Warnungen zu Etikettenabweichungen.

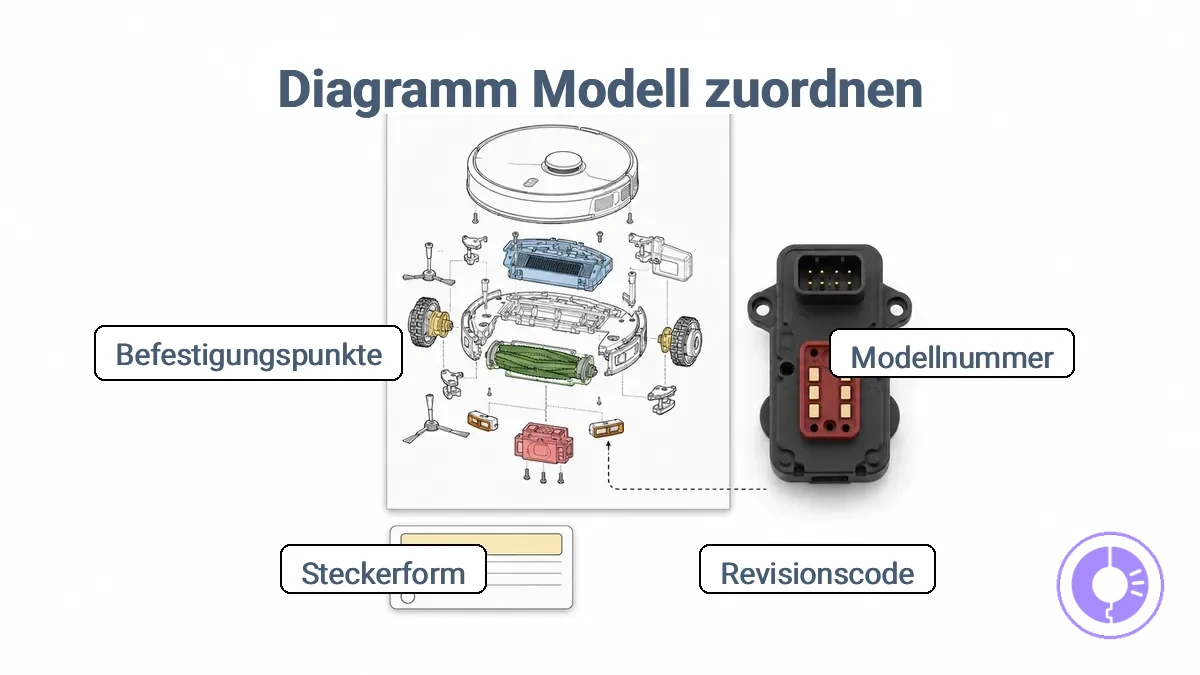

Abgleich des Diagramms mit Ihrem Roomba-Modell und Ihrer Revision vor der Bestellung von Teilen

Vor einer Bestellung reicht die positionsbasierte Identifikation nicht aus. Gleichen Sie das gefundene Teil mit der exakten Modell-/Serienangabe Ihres Roomba und den relevanten physischen Schnittstellen ab; wenn am Gerät oder Originalteil ein Revisions- oder Teilecode vorhanden ist, gehört auch dieser in den Vergleich.

Beinahe-Treffer entstehen besonders dann, wenn Kontur und Name ähnlich sind, aber Stecker, Befestigung oder Seitenzuordnung abweichen. Diese Mindestprüfungen reduzieren das Fehlbestellungsrisiko:

• Modell/Serie: exakte Gerätebezeichnung vom Gerät übernehmen, nicht aus der Erinnerung ableiten.
• Vorhandener Revisions- oder Teilecode: nur verwenden, wenn er am Gerät, Originalteil oder in der konkreten Dokumentation eindeutig ausgewiesen ist.
• Stecker und Pin-Anordnung: bei elektrisch angeschlossenen Teilen Form, Codierung und Gegenstelle vergleichen.
• Kontur und Montagepunkte: Laschen, Schraubpunkte, Rastnasen und Gehäuseform mit Originalteil und Diagramm abgleichen.
• Links/Rechts: bei seitengebundenen Baugruppen die Blickrichtung des Diagramms und vorhandene L/R-Kennzeichnungen bestätigen.

Auch innerhalb einer Modellfamilie können sich Schnittstellen oder Befestigungsdetails unterscheiden. Wenn ein Merkmal widerspricht, behandeln Sie den Kandidaten nicht als passend. Für den systematischen Abgleich siehe Kompatibilität vor der Bestellung prüfen.

Ein Diagramm nutzen, um das richtige Ersatzteil anhand ortsbasierter Hinweise zu identifizieren

Beginnen Sie damit, die physische Position und Befestigungshinweise des Teils im Diagramm zu identifizieren, bevor Sie versuchen, seinen Namen zu bestimmen. Der ortsbasierte Ansatz verwendet Montagepunkte und benachbarte Teile, um die Suche einzugrenzen. Raten Sie nicht zuerst den Namen – lassen Sie sich vom Layout des Diagramms leiten.

Die ortsbasierte Identifizierung nutzt Montagepunkte, angrenzende Komponenten und sichtbare Befestigungsmuster, um die Diagrammbeschriftung zu finden, die auf Ihr Teil verweist.

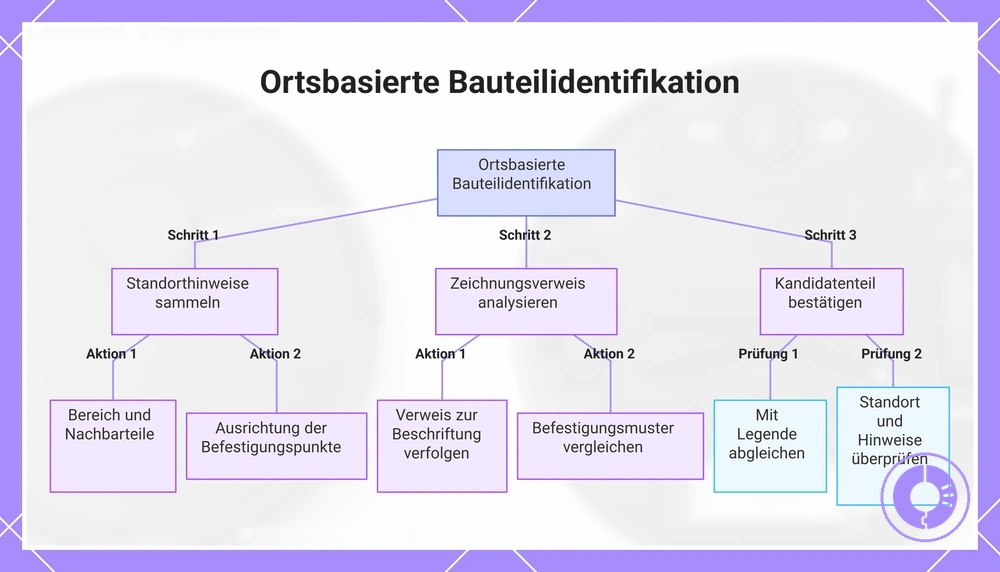

Verwenden Sie diese reinen Identifizierungsschritte, um das Teil anhand ortsbasierter Hinweise dem Diagramm zuzuordnen:

1. Notieren Sie den allgemeinen Bereich, in dem das Teil sitzt – achten Sie auf umgebende Komponenten, die im selben Diagrammabschnitt erscheinen.
2. Überprüfen Sie die Montagepunkte des Teils: wie viele Löcher, deren Abstand und ob sie mit den Befestigungsbeschriftungen des Diagramms übereinstimmen.
3. Identifizieren Sie alle benachbarten Teile, die direkt verbunden sind – Kabel, Schläuche oder mechanische Verbindungen – und finden Sie diese zuerst im Diagramm.
4. Verfolgen Sie die Beschriftungslinie vom Teil zu seiner Bezeichnung; überprüfen Sie, ob die Bezeichnung mit den beobachteten Markierungen (Teilemodellnummern, Markensymbole oder Nennwerte) übereinstimmt.
5. Vergleichen Sie das Befestigungsmuster – Flanschform, Schraubenausrichtung oder Steckertyp – mit dem, was das Diagramm zeigt.
6. Bestätigen Sie den Kandidatennamen des Teils, indem Sie die Beschriftungsnummer mit der Legende oder Teileliste des Diagramms abgleichen.

Prüfen Sie bei jedem Kandidaten Position, Nachbarteile, Befestigung und Beschriftung gemeinsam. Ist das Teil identifiziert und seine Kompatibilität separat bestätigt, führen die allgemeinen Schritte zum Teilewechsel durch die grundlegende Austauschreihenfolge.

Die folgende Grafik visualisiert den positionsbasierten Identifikationsweg, bevor eine Bezeichnung für die Suche übernommen wird.

Identifizierung anhand von Montagepunkten, Abdeckungen und benachbarten Teilen vor der Namenssuche

Gehen Sie von Befestigung → Bauteilgrenze → Nachbarteilen zur Bezeichnung. Diese Reihenfolge ist belastbarer als ein Namensraten anhand einer einzelnen Kontur.

1. Montagepunkte lokalisieren: Schrauben, Clips, Schlitze oder Rastnasen zählen und ihr Muster mit dem Diagramm vergleichen.
2. Bauteilgrenze bestimmen: prüfen, ob die Beschriftung eine Abdeckung, ein funktionales Modul oder ein darin enthaltenes Einzelteil meint.
3. Nachbarteile zuordnen: direkt angrenzende Räder, Sensorfenster, Kabel oder andere Baugruppen als Positionsanker verwenden.
4. Funktion nicht aus der Oberfläche ableiten: Verkabelung, bewegliche Teile und die Beschriftungslinie prüfen, bevor eine Abdeckung als rein dekorativ oder ein Teil als Funktionsmodul eingeordnet wird.

Widerspricht eines dieser Merkmale der Zuordnung, Teilname noch nicht bestätigen, sondern die Baugrenze erneut prüfen.

Links/Rechts-Ausrichtung und Baugruppen- vs. Einzelteilaustausch bestätigen

Zwei unabhängige Fragen müssen beantwortet werden: Welche Seite? und welche Bauteilebene? Die Matrix trennt diese Prüfungen.

Prüfung	Starker Hinweis	Nicht allein darauf verlassen
Links oder rechts	Blickrichtung der Zeichnung, vorhandene LH/RH- bzw. L/R-Markierung, gespiegelte Montagepunkte und Kabel-/Steckerlage.	Bloße visuelle Ähnlichkeit oder die eigene Blickrichtung auf ein gedrehtes Diagramm.
Baugruppe oder Einzelteil	Beschriftungslinie, Explosionsgrenze, Legende und Begriffe wie „Modul“, „Baugruppe“, „Walze“, „Sensor“ oder „Abdeckung“.	Die Annahme, dass die äußerste Gehäusekontur automatisch die bestellbare Einheit bezeichnet.

Bestätigen Sie Seite und Bauteilebene getrennt, bevor Sie eine Teilenummer oder Produktlistung als Treffer behandeln.

Form- und Steckerunterschiede nutzen, um Beinahe-Treffer über Serien hinweg zu vermeiden

Form- und Steckermerkmale sind Ausschlusskriterien: Eine deutliche Abweichung spricht gegen den Kandidaten, auch wenn Name und allgemeine Form ähnlich wirken.

Merkmal	Wenn es abweicht	Nächster Schritt
Rastnasen / Laschen	Teil kann nicht korrekt sitzen oder verriegeln.	Montagekontur des Originalteils erneut vergleichen.
Schrauben- oder Befestigungspunkte	Variante gehört wahrscheinlich zu einer anderen Bauform.	Lochbild und Gehäuseumriss abgleichen.
Steckercodierung / Pin-Anordnung	Elektrische Schnittstelle ist nicht als passend bestätigt.	Nicht erzwingen; vorgesehenen Gegenstecker und konkrete Modellzuordnung prüfen.
Gesamtkontur	Ähnlicher Name kann eine andere Serien- oder Revisionsvariante bezeichnen.	Diagrammquelle und Modell-/Revisionshinweise erneut prüfen.

Bei einer solchen Abweichung gilt: keine Passgenauigkeit annehmen.

Woher Diagrammbezeichnungen und Teilenummern stammen und wie sie auf Listings abgebildet werden

Diagrammbezeichnungen können aus Herstellerunterlagen, Explosionszeichnungen, Händlerunterlagen oder Drittanbieter-Grafiken stammen. Referenznummer, Händlercode und Hersteller-Teilenummer sind nicht dasselbe: eine Nummer im Diagramm kann nur auf einen Eintrag in dessen eigener Legende verweisen.

In einer Explosionszeichnung verbindet die Beschriftungslinie das dargestellte Objekt mit einer Bezeichnung oder Referenz. Wenn ausdrücklich eine Hersteller-Teilenummer angegeben ist, kann sie die Suche präzisieren; anderenfalls sollten Teilname, Baugruppe, Modell/Serie und sichtbare Schnittstellen gemeinsam verwendet werden.

Produktlistungen können zusätzlich eigene interne Codes verwenden. Übertragen Sie deshalb nur Werte, deren Bedeutung im Diagramm klar ist, und bauen Sie die Suchphrase aus überprüfbaren Merkmalen auf:

Im Diagramm vorhanden	In die Suche übernehmen	Vor Übernahme prüfen
Beschreibender Teilname	„Roomba + Modell/Serie + Teilname“	Ob der Name Baugruppe oder Einzelteil bezeichnet.
Eindeutig ausgewiesene Hersteller-Teilenummer	Teilname + exakte Nummer	Dass es wirklich eine Teilenummer und nicht nur eine Positions-/Callout-Nummer ist.
Links-/Rechts-Angabe	Seitenangabe zusätzlich aufnehmen	Blickrichtung des Diagramms und Kennzeichnung am Originalteil.
Serien- oder Revisionshinweis	Nur den tatsächlich ausgewiesenen Hinweis übernehmen	Keine Serie oder Revision aus einem ähnlich aussehenden Diagramm ableiten.

Eine Baugruppenreferenz darf nicht automatisch als Nummer des gewünschten Einzelteils behandelt werden. Prüfen Sie Ziel der Beschriftungslinie und Legende, bevor Sie eine Nummer in eine Produktsuche übernehmen.

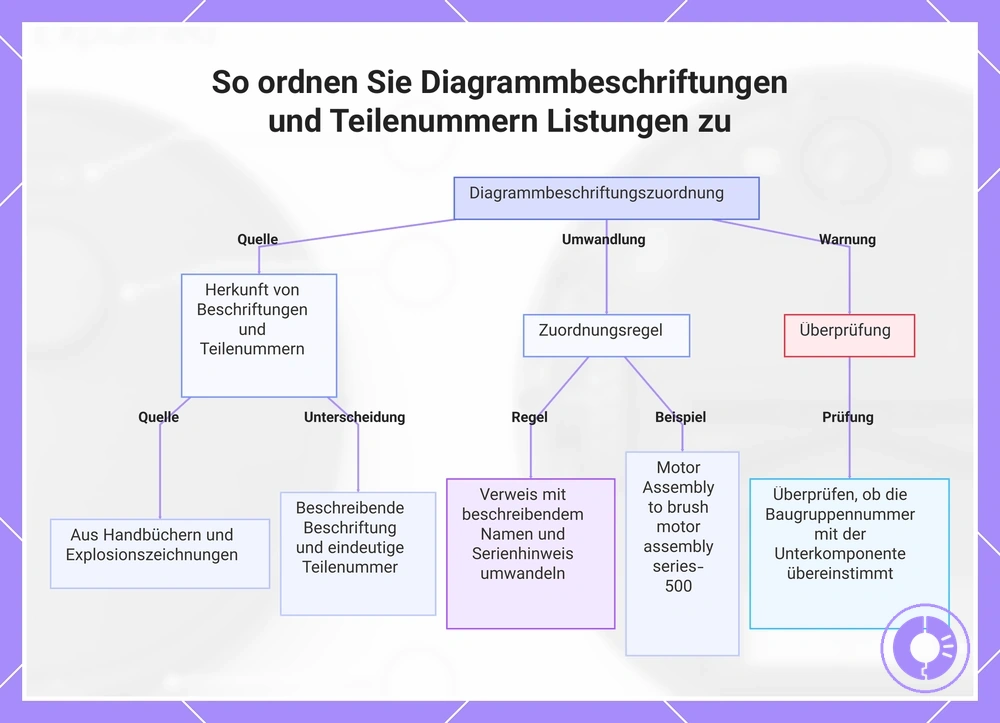

Die Grafik verdeutlicht den Weg von der Diagrammbeschriftung zur Suchphrase und den notwendigen Kontrollschritt vor der Teileauswahl.

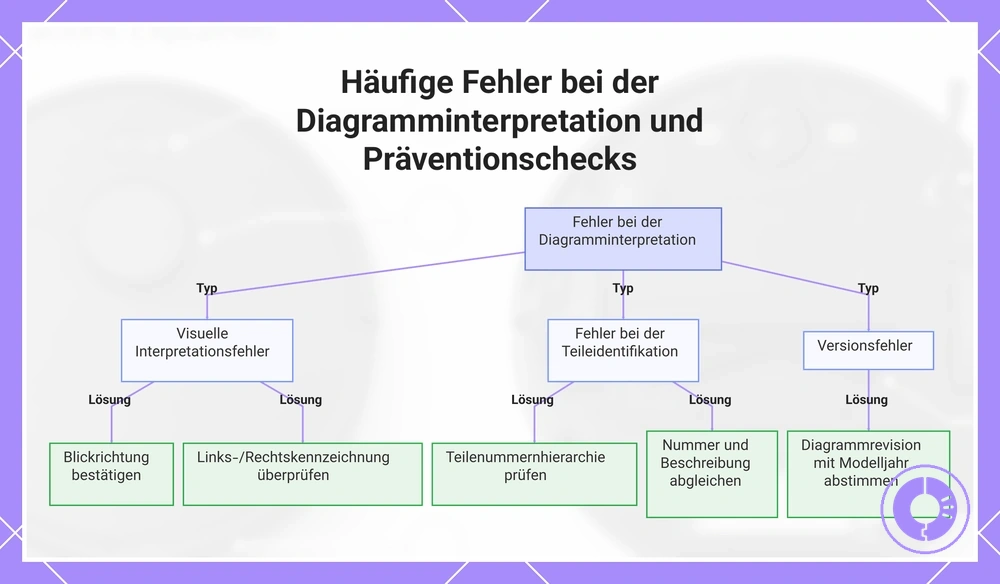

Häufige Fehler beim Lesen von Diagrammen, die zu Falschbestellungen führen

Falschbestellungen entstehen häufig, wenn Identifikation und Kompatibilitätsprüfung vermischt werden. Die folgenden Lesefehler lassen sich vor einer Bestellung durch einen gezielten Gegencheck erkennen.

Die Matrix verbindet jeden Fehler mit seiner typischen Folge und dem passenden Kontrollschritt.

Lesefehler	Mögliche Folge	Präventionscheck
Falsche Ansichtsausrichtung	Vorne/hinten oder links/rechts wird vertauscht.	Blickrichtung und Orientierungsmarkierungen der Zeichnung zuerst festlegen.
Baugruppe mit Einzelteil verwechselt	Zu große Einheit oder falsche Teilebene wird gesucht.	Beschriftungslinie, Baugruppengrenze und Legende prüfen.
Links/Rechts-Vertauschung	Gespiegelte Variante passt mechanisch oder elektrisch nicht.	L/R- bzw. LH/RH-Hinweise, Montagepunkte und Kabel-/Steckerlage vergleichen.
Serien-/Revisionskonflikt	Ähnliches Teil hat andere Schnittstellenmerkmale.	Konkrete Modell-/Serienangabe und vorhandene Revisions-/Teilecodes mit dem Original abgleichen.
Namensähnlichkeitsfalle	Gleicher oder ähnlicher Begriff führt zur falschen Bauform.	Name mit Position, Kontur, Befestigung und – falls vorhanden – eindeutig ausgewiesener Teilenummer verknüpfen.

Wenn ein Symptom statt des Diagramms die Austauschentscheidung bestimmt, siehe was wechseln, wenn die Reinigungsleistung nachlässt. Wenn ein Fehlercode die relevante Baugruppe eingrenzt, siehe Fehlercodes und wahrscheinliche Ersatzteile. Widersprechen sich zwei Hinweise, prüfen Sie Modell, Serien-/Revisionshinweis und Diagrammausrichtung erneut.

Die Grafik fasst diese Fehlermuster und die jeweiligen Präventionschecks als visuelle Kontrollübersicht zusammen.
