Diagrama de peças de reposição do Roomba: nomes e localizações dos componentes

Um diagrama de peças do Roomba serve para identificar um componente pelo nome, localização e relação de montagem. Ele não confirma sozinho que uma reposição servirá no seu robô: antes de comprar, confirme o modelo da unidade e compare lado, orientação, pontos de fixação e conector; use uma revisão somente quando ela estiver indicada na unidade ou na documentação.

A identificação pela posição é especialmente útil quando um mesmo termo pode nomear um conjunto inteiro ou uma peça interna. Compare localização, peças vizinhas e pontos de fixação antes de pesquisar o nome; depois, use o modelo e a interface física para verificar a compatibilidade.

O que um diagrama de peças do Roomba ajuda a identificar e o que ele não confirma

Um diagrama de peças do Roomba mostra onde o componente fica, como ele é rotulado e a qual conjunto ele pertence. Essa informação é adequada para identificação, mas não basta para provar compatibilidade entre modelos, gerações ou revisões.

Na vista inferior, por exemplo, os rolos/escovas principais, o cabeçote de limpeza, as rodas e os sensores podem ser distinguidos pela posição e pela chamada correspondente. A mesma lógica vale para filtro, compartimento de poeira e controles nas vistas que os exibem.

O limite prático é simples: posição + chamada do diagrama sustentam a identificação; modelo + interface física sustentam a verificação de compatibilidade. Se a reposição for destinada a uma unidade específica, faça a referência cruzada no hub de peças de reposição do Roomba antes de tratar a identificação visual como prova de encaixe.

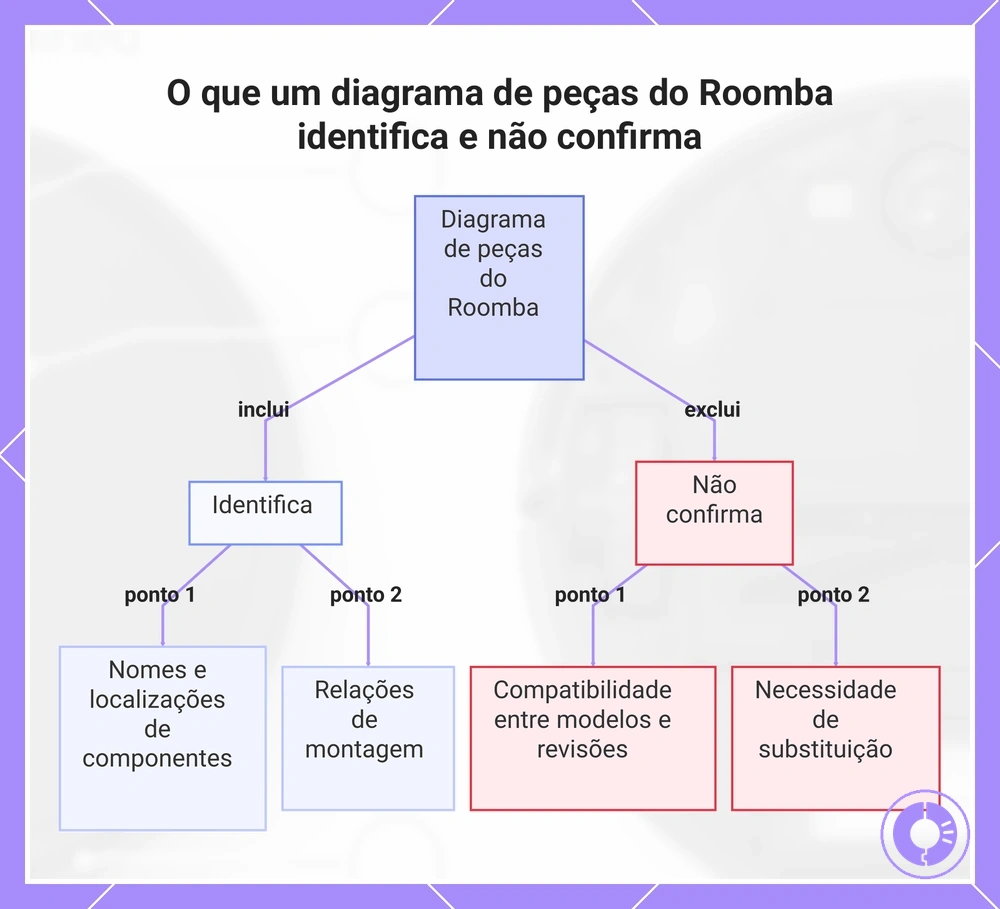

Este gráfico mostra o que um diagrama de peças do Roomba ajuda a identificar e o que ele não confirma.

Formatos comuns de diagrama do Roomba: vista superior, vista inferior e vista explodida

O formato do diagrama determina qual relação fica mais fácil de ler. Vista superior prioriza componentes acessíveis por cima; vista inferior destaca limpeza, mobilidade e sensores voltados para o piso; vista explodida mostra a hierarquia entre conjuntos e subpeças.

A tabela compara as três perspectivas pela informação que elas tornam mais evidente e pelo erro de leitura que deve ser evitado.

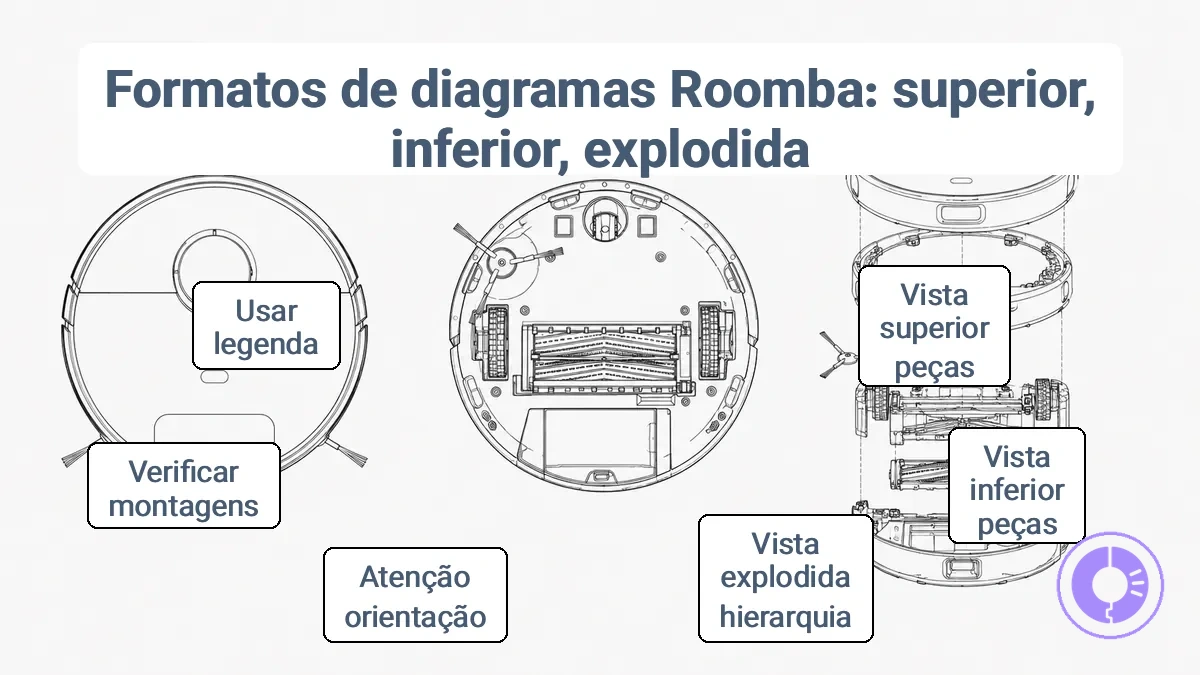

A imagem mostra as vistas superior, inferior e explodida, para que você possa associar o formato ao seu objetivo.

Formato	Destaques	Melhor para identificar	Erro comum de leitura a evitar
Vista superior	Tampa superior, botões/controles, compartimento de poeira e pontos de acesso visíveis	Componentes acessíveis por cima e referências de posição na carcaça	Assumir frente/trás ou esquerda/direita sem conferir os marcadores da vista
Vista inferior	Cabeçote de limpeza, rolos/escovas, módulos das rodas, roda giratória e sensores de desnível	Peças que trabalham junto ao piso, mobilidade e sensores inferiores	Ler o lado exibido na tela como se fosse automaticamente o lado físico da unidade
Vista explodida	Linhas de chamada, sequência espacial, limites de subconjuntos e identificadores	Relação entre conjunto, subpeça, fixadores e ordem estrutural	Interpretar agrupamento visual como prova de que todas as peças são vendidas juntas

Erros comuns de leitura a observar:

• Orientação errada: Girar o diagrama sem verificar os marcadores de orientação pode inverter os rótulos esquerda/direita ou frontal/traseira, levando à identificação incorreta da peça.
• Confusão de conjuntos: Peças de aparência semelhante, mas pertencentes a subconjuntos diferentes, podem ser trocadas se os limites de montagem não estiverem claros no diagrama.
• Ignorar a legenda: Ignorar a legenda das chamadas geralmente causa identificação incorreta de tipos de fixadores, números de peça ou símbolos de referência.

Reconhecer esses riscos ajuda a esclarecer o que cada formato de diagrama revela sobre grupos específicos de componentes.

Rótulos da vista superior para controles, peças da tampa e pontos de acesso ao compartimento de poeira

Na vista superior, as chamadas normalmente ajudam a localizar botões/controles, tampa ou painel superior e acesso ao compartimento de poeira, quando esses elementos existem no modelo mostrado. Use a posição em relação à frente do robô e ao compartimento como referência; não presuma que todos os modelos têm o mesmo desenho de tampa ou de controles.

Layout inferior para módulos do cabeçote de limpeza, rodas e sensores

Vistas explodidas, números de peça e como os conjuntos são divididos em subpeças

Uma vista explodida separa um conjunto em componentes mantendo a relação espacial entre eles, o que permite ler hierarquia, fixação e ordem estrutural com mais clareza.

Essas dicas ajudam a interpretar linhas de chamada, marcadores de quantidade e limites de montagem.

• Linhas de chamada: ligam um rótulo ou identificador à peça correspondente.
• Marcadores de quantidade: quando presentes, indicam quantas unidades daquele item aparecem no conjunto; confirme na legenda o que o número representa.
• Agrupamentos e limites: mostram relações estruturais entre peças, mas não provam que o grupo seja vendido como um único item.

Antes de procurar uma reposição, confira se a chamada aponta para o conjunto completo ou para a subpeça necessária. O identificador deve ser lido junto com a legenda e com a modelo ou família representado pelo próprio diagrama.

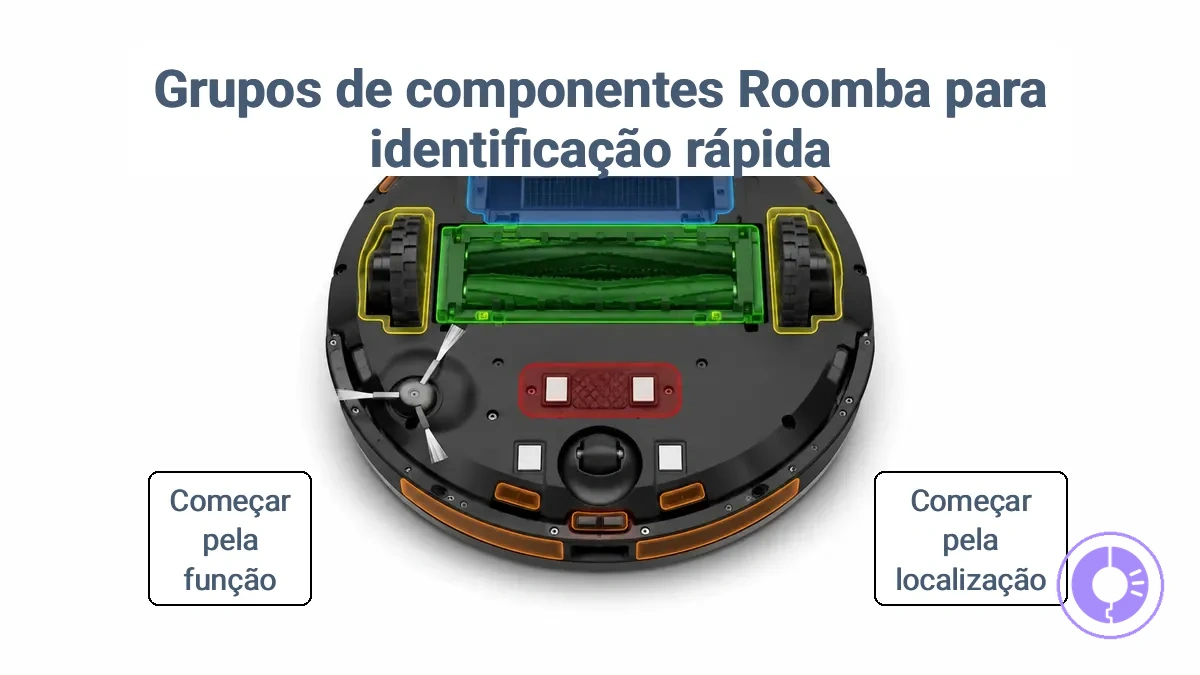

Grupos de componentes do Roomba para localizar rapidamente em um gráfico de identificação de peças

Agrupar componentes por localização + função reduz o espaço de busca no diagrama. Primeiro encontre a zona do robô; depois use a função — limpar, mover, alimentar/carregar ou detectar — para chegar ao grupo de peças relevante.

Cada zona corresponde a localizações típicas e termos de rótulo comuns de gráficos de identificação.

Grupo de componentes	Onde aparece	Palavras comuns no rótulo
Fluxo de ar/compartimento	Área do compartimento de poeira e do filtro; a disposição exata varia por série	compartimento, filtro, suporte do filtro, saída de ar
Cabeçote de limpeza	Parte inferior central, entre os módulos das rodas	cabeçote de limpeza, rolo, escova principal, extrator
Mobilidade	Laterais do chassi e roda giratória na região frontal inferior	módulo da roda, roda motriz, roda giratória
Alimentação/carga	Compartimento da bateria e contatos de carga do robô	bateria, contatos de carga, conector
Sensoriamento/navegação	Para-choque frontal e janelas/sensores na parte inferior; outros sensores dependem do modelo	sensor de desnível, para-choque, sensor, janela

Use localização ou função para começar:

• Comece pela localização – observe a área do robô onde a peça aparece (superior, inferior, frontal).
• Comece pela função – identifique o que a peça faz (limpar, mover, alimentar, detectar).

Os grupos funcionais ajudam a localizar a área correta, mas não substituem a identificação do tipo de peça. Para entender diferenças entre componentes e suas funções, consulte tipos de peças e suas funções e compare formato, interface e posição no conjunto.

Reconhecer sinônimos também reduz buscas erradas: “compartimento de poeira” e “coletor de poeira”, por exemplo, podem nomear a mesma zona funcional, embora a forma e o encaixe ainda dependam do modelo.

Peças do fluxo de ar do compartimento de poeira: filtro, suporte do filtro, vedações e saídas de ar

Na área do compartimento de poeira, o diagrama pode separar filtro, suporte/estrutura do filtro, vedações e passagens ou saídas de ar. Nem todos esses elementos aparecem como peças separadas em todas as séries; use a chamada do diagrama para saber o nível de detalhe representado.

• Filtro: elemento filtrante instalado no compartimento ou em sua interface, conforme o modelo.
• Suporte/estrutura do filtro: peça que posiciona ou retém o filtro quando o desenho a representa separadamente.
• Vedações: elementos de vedação entre partes do caminho de ar; confirme se são mostrados como item independente.
• Passagens/saídas de ar: aberturas ou dutos do caminho de ar, úteis como referência de localização mesmo quando não são peças de reposição isoladas.

Para identificar corretamente, compare o formato da interface do filtro, a posição no compartimento e a forma como a peça é retida; o nome sozinho pode variar entre diagramas.

Módulos do cabeçote de limpeza: rolos, peças do módulo de escova, escova lateral e tampas

Esta área exige distinguir o conjunto do cabeçote de limpeza das peças instaladas nele e da escova lateral, que fica próxima na parte inferior mas normalmente constitui um conjunto separado.

Rótulo encontrado	Nível de peça	O que observar no diagrama
Módulo/conjunto do cabeçote de limpeza	Conjunto	Contorno do alojamento central, pontos de fixação e componentes contidos no módulo.
Rolo, escova principal ou extrator	Subpeça consumível ou removível	Comprimento, perfil das extremidades, posição dentro do cabeçote e tampa/retentor correspondente.
Escova lateral ou escova de borda	Peça ou conjunto lateral separado	Ponto de fixação fora do cabeçote central e, se o diagrama separar, relação com o motor da escova lateral.
Tampa, retentor ou protetor do cabeçote	Subpeça do conjunto	Clipes, dobradiça/encaixe e posição em relação aos rolos; a forma varia conforme a série.

Conjuntos de mobilidade: módulos das rodas esquerda e direita, roda giratória e peças de tração

Peças de alimentação e carga: posicionamento da bateria, contatos e orientação do conector

Para identificar peças de alimentação e carga, use atributos visuais que o diagrama realmente mostra: posição da bateria, contatos de carga, formato do conector e chaveamento. Esses atributos ajudam a reconhecer a peça, mas não substituem a especificação de compatibilidade do modelo.

• Bateria: compare formato do compartimento, posição e modo de retenção; não deduza compatibilidade apenas pelo contorno externo do pacote.
• Contatos de carga: confirme se a chamada se refere aos contatos no robô ou à base e compare posição, espaçamento e montagem.
• Conector: compare formato, chaveamento e disposição dos pinos quando visíveis; não force um conector que não corresponda.

Rótulos de sensoriamento e navegação: para-choques, sensores de desnível e alojamentos relacionados

Nos diagramas, as chamadas de sensoriamento apontam para o para-choque frontal, os sensores de desnível e seus alojamentos/janelas quando esses itens fazem parte da vista mostrada.

Área do robô	O que a chamada pode identificar	O que confirmar
Borda frontal	Para-choque e componentes associados ao conjunto frontal	Contorno do conjunto, pontos de fixação e posição relativa aos demais componentes.
Perímetro inferior	Janelas/alojamentos dos sensores de desnível	Quantidade e posição mostradas no diagrama da série; o arranjo não é universal entre modelos.

Convenções de nomenclatura e rotulagem de peças que se repetem entre as séries Roomba

Os mesmos termos podem aparecer em várias séries do Roomba, mas o mesmo nome não garante a mesma peça física. Leia cada rótulo junto com a localização, o nível de montagem e as características de interface mostradas no diagrama.

As convenções abaixo ajudam a interpretar se o rótulo descreve um conjunto, uma subpeça ou um sinônimo usado para a mesma função.

Termo no diagrama	Como interpretar	O que verificar
Módulo, conjunto ou unidade	Normalmente indica um nível de montagem acima de uma peça individual.	Limite do alojamento, itens incluídos na chamada e identificador correspondente.
Rolo, escova principal ou extrator	Nome da peça de limpeza instalada no cabeçote; a terminologia varia entre gerações.	Perfil, comprimento, extremidades e posição no cabeçote.
Escova lateral ou escova de borda	Termos usados para a peça que varre junto à borda do robô.	Formato do braço/cerdas e tipo de fixação ao conjunto lateral.
Compartimento ou coletor de poeira	Termos para o recipiente que recebe os detritos.	Contorno, trava, interface do filtro e encaixe no chassi.
Contatos de carga	Pode indicar contatos no robô ou na base.	Qual lado do sistema está sendo rotulado, posição e montagem.
Conjunto de sensores	Indica um agrupamento somente quando o diagrama o trata como um conjunto.	Alojamento, chamadas internas e conector, se mostrado.

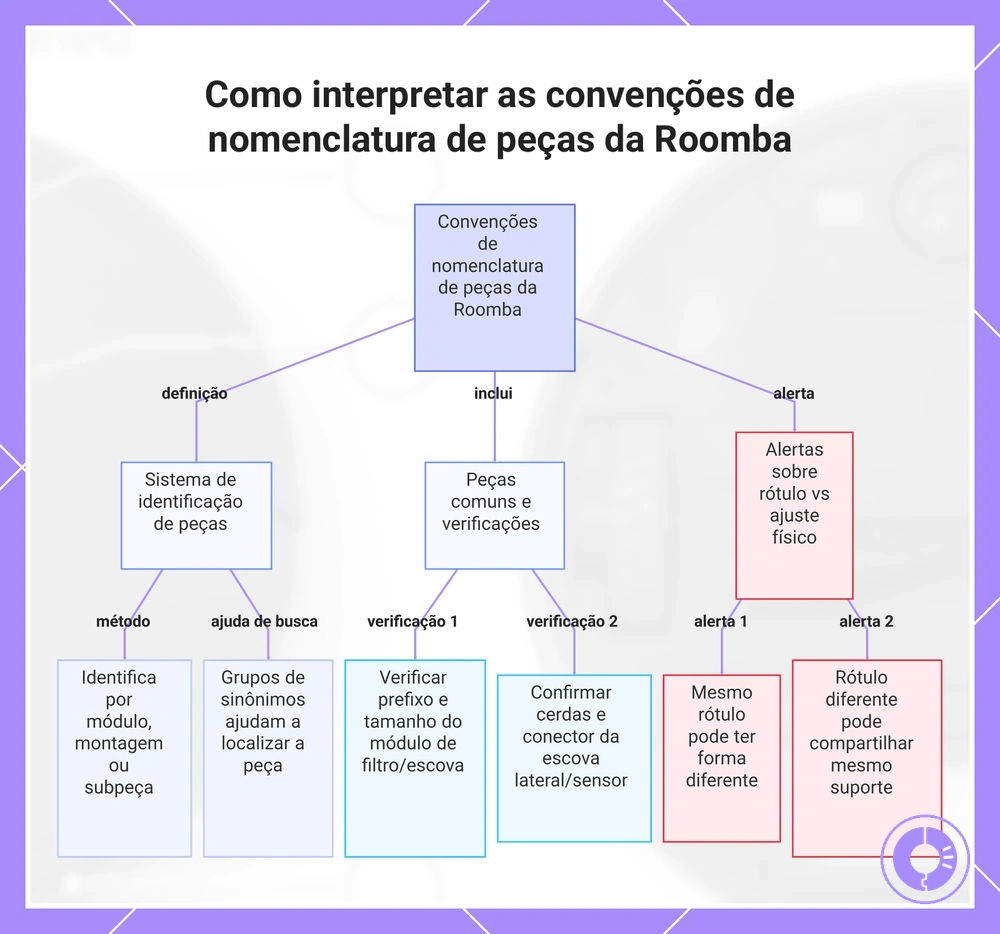

O gráfico abaixo resume como os rótulos de peças do Roomba variam entre nomes de conjunto, subpeças e sinônimos, além das verificações que evitam tratar nomes iguais como peças necessariamente compatíveis.

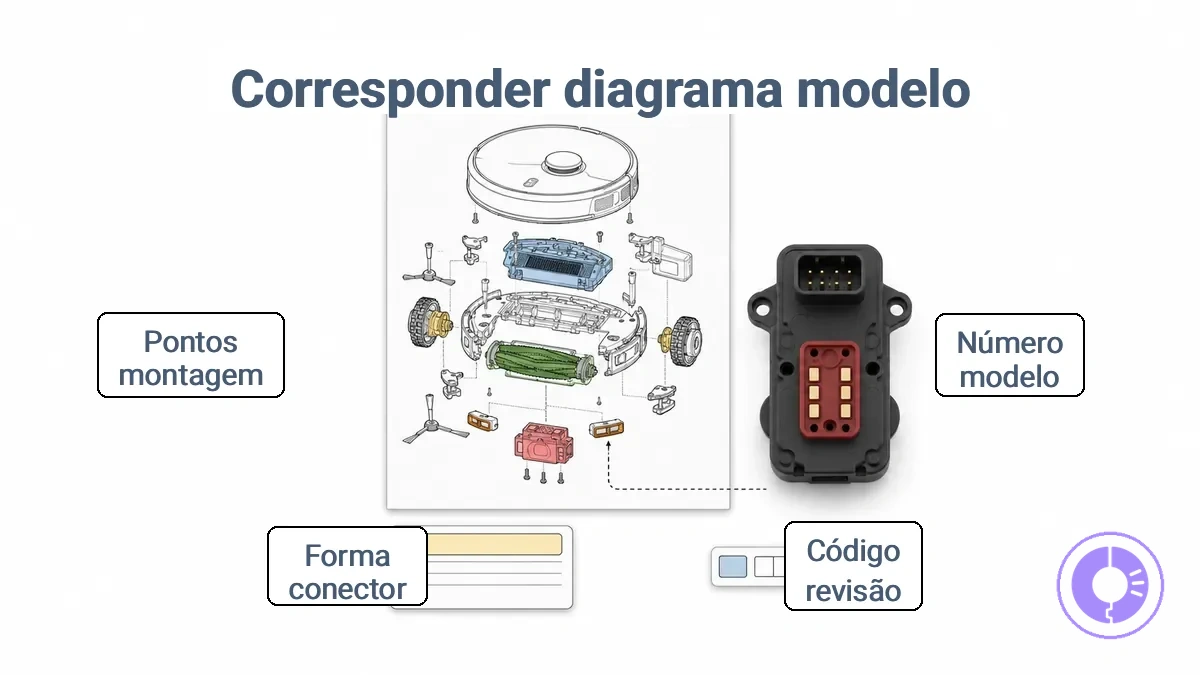

Corresponder o diagrama ao modelo e à revisão do seu Roomba antes de solicitar peças

Antes de solicitar uma peça, confirme que o diagrama representa o modelo ou a família correta do seu Roomba. Uma revisão deve ser usada como critério adicional quando ela estiver explicitamente indicada na unidade, na peça ou na documentação; em seguida, compare os atributos físicos que realmente determinam a interface, como lado, pontos de fixação e conector.

Use esta verificação mínima para transformar uma correspondência visual em uma decisão de compatibilidade mais segura:

• Identificador do modelo: leia o rótulo da unidade e use a designação exata disponível, não apenas a aparência externa.
• Escopo do diagrama: confirme quais modelos ou qual família o próprio documento declara representar.
• Orientação: verifique lado esquerdo/direito e frente/trás conforme a referência usada no diagrama.
• Geometria de montagem: compare contorno, furos, abas, travas e pontos de fixação.
• Interface elétrica, quando houver: compare formato, chaveamento e disposição do conector sem forçar o encaixe.
• Revisão ou identificador da peça: use-o quando estiver explicitamente disponível e puder ser relacionado à mesma peça e ao mesmo nível de montagem.

Duas peças podem ter contorno semelhante e ainda diferir em trava, suporte, lado ou conector. Por isso, a semelhança visual serve para reduzir candidatos, não para garantir o encaixe. Para a etapa completa de decisão, confirme compatibilidade antes de comprar.

Usar um diagrama para identificar a peça de reposição correta com pistas de localização

Comece pela localização física e pelas relações de montagem antes de tentar adivinhar o nome. Pontos de fixação, componentes adjacentes e a direção da vista reduzem o número de chamadas possíveis no diagrama.

A sequência abaixo transforma pistas visuais em uma identificação verificável sem misturar identificação com compatibilidade.

1. Localize a zona do robô e identifique os componentes vizinhos que aparecem na mesma vista.
2. Compare os pontos de fixação: quantidade, posição, abas, clipes e alinhamento em relação ao desenho.
3. Use as peças adjacentes — cabos, suportes ou ligações mecânicas — como referências posicionais adicionais.
4. Siga a linha de chamada até o rótulo ou identificador e confira a legenda do diagrama.
5. Confirme a granularidade: a chamada nomeia o conjunto inteiro ou uma subpeça interna?
6. Registre a peça candidata e só então faça a verificação de modelo, orientação e interface antes de comprar.

Se localização, chamada e nível de montagem coincidirem, você tem uma peça candidata bem identificada. Para a execução depois da confirmação de compatibilidade, consulte os passos gerais para substituição.

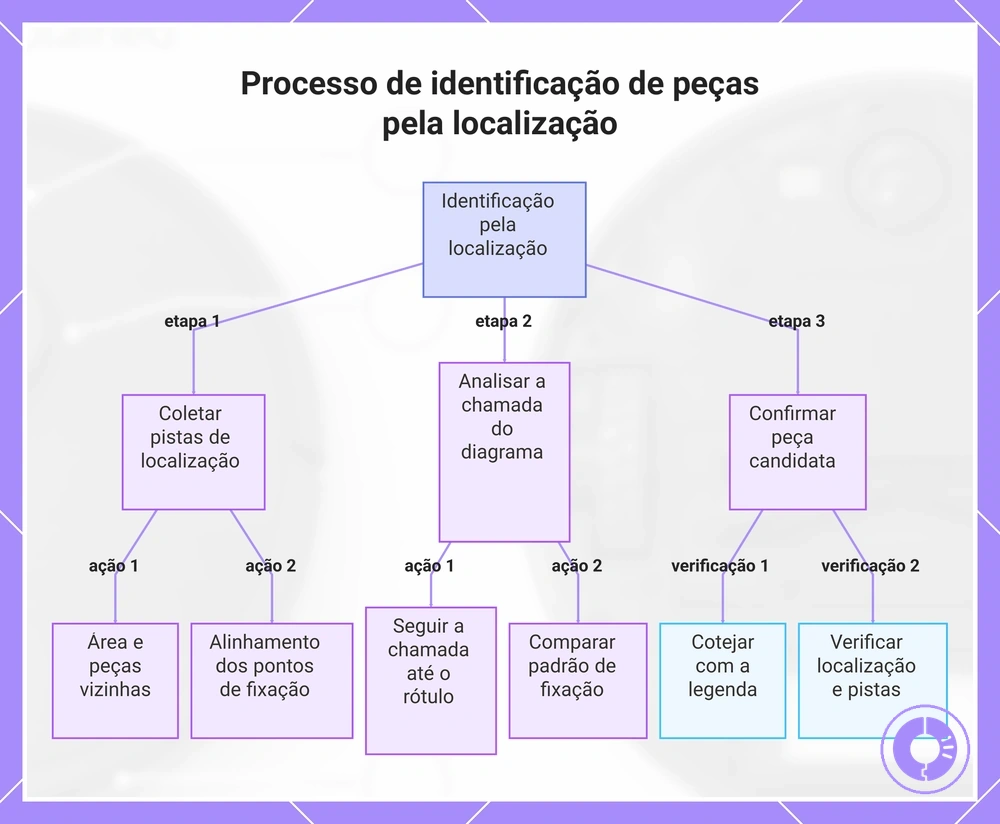

O gráfico abaixo resume o fluxo de identificação pela localização antes da verificação final de compatibilidade.

Identifique por pontos de fixação, tampas e peças vizinhas antes de pesquisar nomes

Use pontos de fixação → cobertura/alojamento → peças vizinhas como uma sequência de pistas visuais antes de pesquisar o nome.

1. Pontos de fixação: compare número e posição de parafusos, clipes, abas ou encaixes com a chamada do diagrama.
2. Cobertura ou alojamento: observe se a peça apenas cobre/retém outro componente ou se o desenho mostra um módulo com partes internas próprias.
3. Peças adjacentes: confirme quais componentes ficam imediatamente ao lado e se a relação posicional coincide com o diagrama.
4. Interfaces funcionais: fiação, conectores, eixos ou partes móveis são pistas de que a chamada pode se referir a um módulo, não apenas a uma tampa.

Se uma pista estrutural importante não coincidir, não force a identificação. Volte à vista correta ou confira se o diagrama pertence ao mesmo modelo ou família.

Confirme esquerda/direita e se a reposição é do conjunto ou de uma subpeça

Dois erros independentes precisam ser excluídos: escolher o lado errado e confundir um conjunto com uma subpeça.

Somente depois de fechar essas duas relações — lado e nível de montagem — use o rótulo como termo de pesquisa.

Use diferenças de formato e conector para evitar correspondências aproximadas entre séries

Peças com nomes semelhantes podem pertencer a séries diferentes. Compare primeiro os atributos de interface que precisam coincidir fisicamente.

Atributo	Se não coincidir	Decisão
Abas, travas e contorno	O alojamento pode não assentar ou travar na posição correta.	Trate como variante diferente até confirmar a peça exata.
Posição dos parafusos/furos	Os pontos de montagem não se alinham.	Não considere compatível apenas pela aparência.
Chaveamento e formato do conector	O conector não corresponde à interface prevista.	Não force o encaixe; confirme o modelo/identificador correto.
Lado e orientação	Uma peça espelhada pode colidir com o chassi ou direcionar o cabo de forma diferente.	Confirme esquerda/direita pela referência do diagrama e pela peça original.

Se um atributo de interface essencial diferir, a compatibilidade não está confirmada.

De onde geralmente vêm os rótulos e números de peça dos diagramas e como eles mapeiam para as listagens

Rótulos e identificadores de diagramas podem vir de manuais, catálogos de peças, ilustrações explodidas ou diagramas de fornecedores. Por isso, um número exibido pode ser um número de peça do fabricante, um identificador de catálogo ou uma referência usada apenas naquela fonte; não presuma equivalência entre sistemas de numeração diferentes.

Em uma vista explodida, a chamada associa um nome ou identificador ao componente representado. Leia sempre três relações juntas: nome da peça → conjunto ao qual pertence → modelo ou família que o diagrama representa.

Para transformar a chamada do diagrama em uma busca por listagens sem perder o contexto, conserve primeiro os identificadores que já pertencem à sua unidade.

Um identificador de conjunto não deve ser reutilizado automaticamente como identificador de uma subpeça. Se uma listagem usa outro código, compare nome, modelo, lado e interface física antes de concluir que os códigos se referem ao mesmo item.

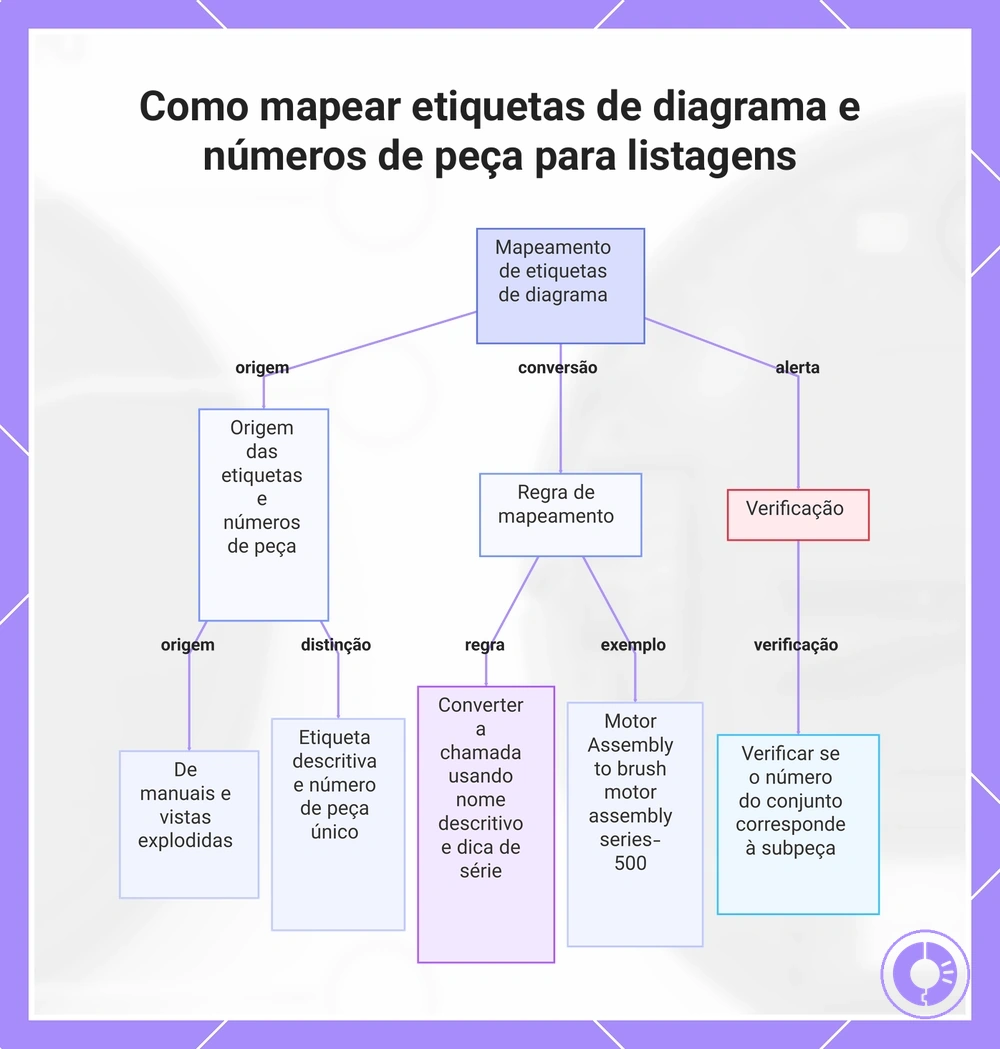

O gráfico abaixo resume a passagem de rótulo/identificador do diagrama para uma busca de peça, mantendo o contexto necessário para evitar correspondências aproximadas.

Erros comuns de interpretação de diagrama que levam a pedidos de peça errada

Pedidos de peça errada costumam acontecer quando uma pista do diagrama é tratada como prova suficiente. Os erros abaixo mostram qual relação foi lida de forma incorreta e qual verificação fecha a lacuna antes da compra.

Use a tabela como verificação final quando duas peças ou dois diagramas parecerem equivalentes.

Erro de leitura	O que pode acontecer	Como evitar
Orientação da vista errada	Frente/trás ou esquerda/direita são interpretados ao contrário.	Confirme a perspectiva e os marcadores do diagrama antes de seguir a chamada.
Conjunto confundido com subpeça	Você procura uma unidade completa quando precisa apenas de um componente, ou o inverso.	Leia o nome, o agrupamento e o identificador na legenda; não deduza a granularidade pela linha de chamada isolada.
Lado esquerdo/direito trocado	Uma peça espelhada não corresponde aos pontos de montagem ou ao roteamento do cabo.	Use a referência do diagrama e compare a geometria com a peça original.
Modelo ou revisão incompatível	Uma peça visualmente semelhante tem trava, suporte ou conector diferente.	Confirme o modelo e use revisão/identificador adicional quando estiver explicitamente disponível.
Nome semelhante tratado como identidade	Dois componentes com função ou nível de montagem diferente parecem equivalentes na pesquisa.	Faça referência cruzada entre nome, localização, conjunto e atributos físicos.
Conector ou fixação ignorados	A peça não assenta, não trava ou não se conecta à interface da unidade.	Compare abas, furos, chaveamento e formato do conector antes de concluir compatibilidade.

Quando o sintoma, e não o diagrama, direciona a decisão de substituição, consulte o que substituir quando a limpeza diminui. Se um código de erro ajudar a restringir quais peças identificadas são relevantes, veja códigos de erro e peças prováveis para substituir. Quando duas pistas entrarem em conflito, volte ao modelo e à interface física antes de solicitar.

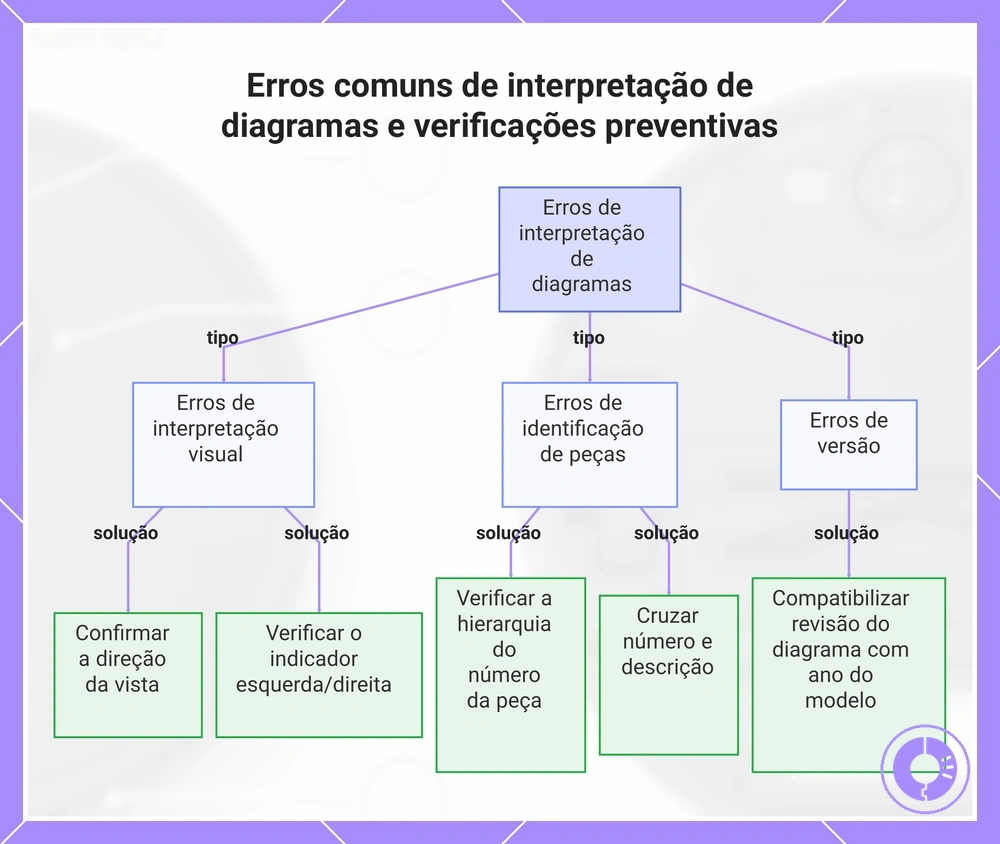

O gráfico abaixo reforça as principais categorias de erro e as verificações preventivas correspondentes.
