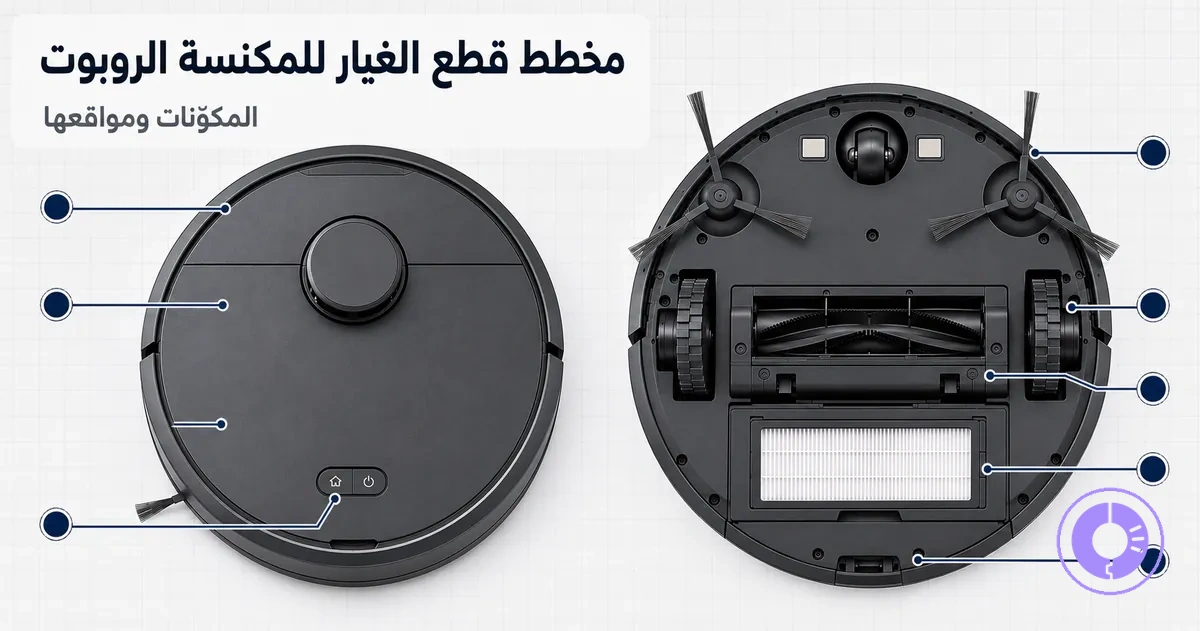

مخطط قطع غيار Roomba: أسماء المكونات ومواقعها

يساعدك مخطط قطع غيار Roomba على تحديد اسم المكوّن وموقعه ومستوى التجميع من شكله ومكانه على الروبوت، لكنه لا يثبت التوافق مع طراز أو إصدار بعينه. للتعرّف بسرعة، استخدم المنظر العلوي للأجزاء الخارجية ونقاط الوصول، والمنظر السفلي لرأس التنظيف والعجلات والمستشعرات، والمنظر التفجيري لتمييز التجميع الكامل عن الجزء الفرعي؛ ثم طابق الطراز والواجهة الميكانيكية أو الكهربائية قبل الطلب.

ابدأ من هدفك: أي منظر في المخطط تستخدم؟

اختر المنظر الذي يطابق موضع القطعة أو مستوى التفاصيل المطلوب؛ هذا يضيّق نطاق الأسماء قبل الانتقال إلى التحقق من التوافق.

المنظر العلوي

ابدأ به عندما تبحث عن أجزاء الغطاء أو أدوات التحكم أو حاوية الغبار ونقاط الوصول إليها.

أفضل قيمة: تحديد الأجزاء التي يمكن رؤيتها أو الوصول إليها من أعلى.

المنظر السفلي

ابدأ به لرأس التنظيف والبكرات ووحدات عجلات الدفع والعجلة الدوارة ونقاط الشحن ومستشعرات السقوط.

أفضل قيمة: ربط القطعة بموقعها أسفل الهيكل.

المنظر التفجيري

استخدمه عندما تحتاج إلى معرفة حدود التجميع أو الجزء الفرعي أو خط التسمية أو مرجع القطعة داخل الرسم.

أفضل قيمة: معرفة ما إذا كانت التسمية تخص وحدة كاملة أم مكوّنًا داخلها.

قاعدة القرار: المخطط يجيب عن «ما هذه القطعة وأين توجد؟». أما «هل تناسب وحدتي؟» فيتطلب مطابقة رقم الطراز أو السلسلة، والجانب عند وجود يمين/يسار، وشكل التثبيت، والموصل عند وجوده.

ابدأ بالموقع والشكل قبل الاسم التجاري أو الوصف المختصر؛ فالتسمية المتشابهة قد تشير إلى تجميع مختلف، بينما الموضع ونقاط التثبيت والأجزاء المجاورة تعطيك قرائن أكثر ثباتًا للتعرّف.

ما يساعدك مخطط قطع غيار Roomba في تحديده وما لا يؤكده

يحدد مخطط قطع غيار Roomba اسم المكوّن وموقعه وعلاقته بالتجميع كما تظهر في الرسم. وهو مفيد لتقليل الغموض بين قطع متجاورة أو بين وحدة كاملة وجزء فرعي، لكنه لا يحكم وحده على صلاحية القطعة لطراز آخر.

إذا كان هدفك شراء بديل بعد تحديد الاسم، فاجمع نتيجة المخطط مع بيانات الطراز والواجهة الفعلية للقطعة؛ ويمكنك متابعة التحقق من خلال صفحة قطع غيار Roomba الرئيسية.

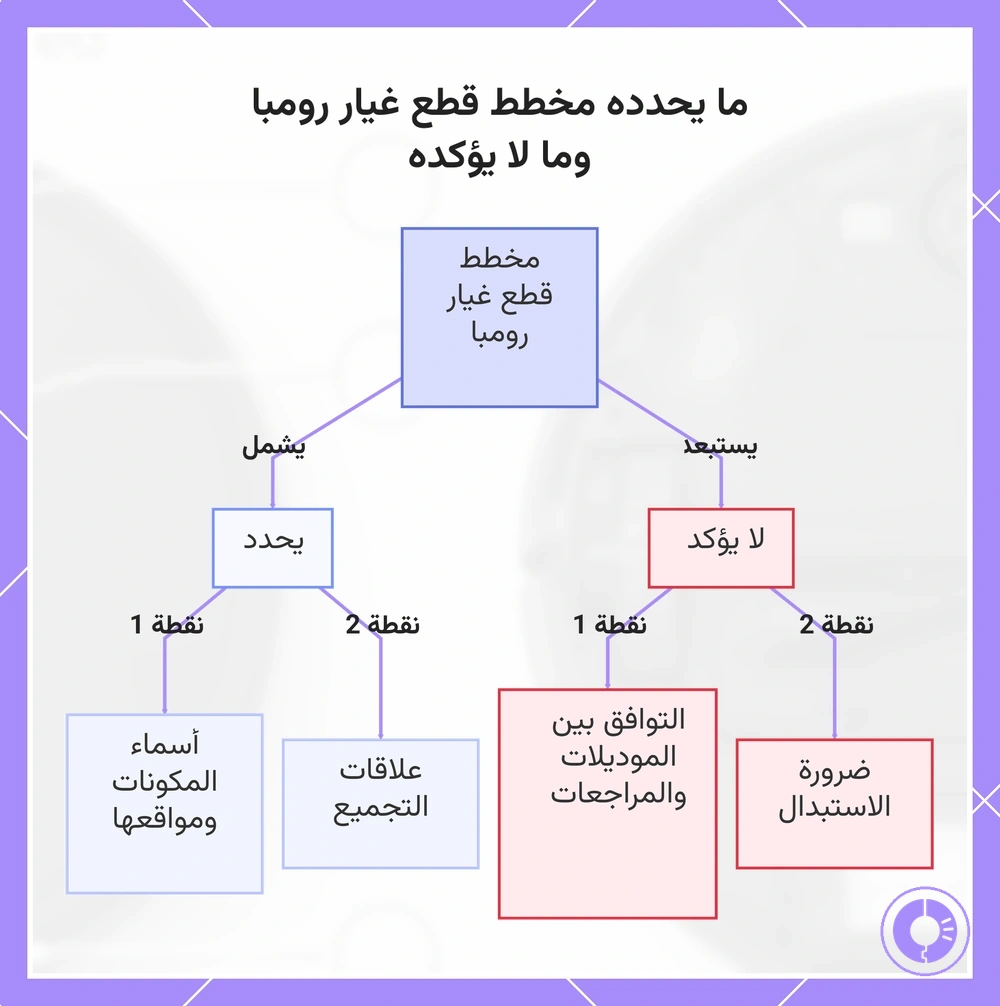

يوضح الرسم التالي الفرق بين وظيفة مخطط التعريف وبين خطوة تأكيد التوافق.

أشكال مخططات Roomba الشائعة: المنظر العلوي والمنظر السفلي والمنظر التفجيري

يغيّر نوع المنظر ما يمكنك تحديده بسرعة. فالمنظر العلوي يركّز على الأجزاء الخارجية ونقاط الوصول، والمنظر السفلي يوضح مكوّنات التنظيف والحركة أسفل الهيكل، بينما يكشف المنظر التفجيري علاقات التجميع والأجزاء الفرعية.

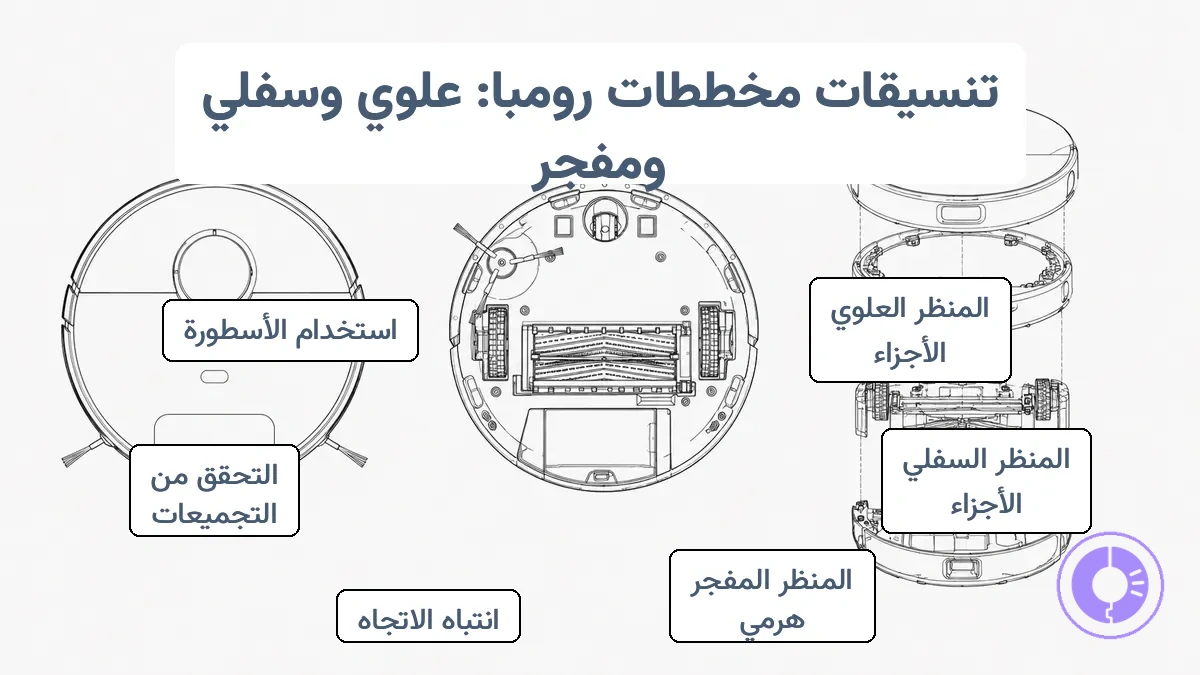

توضح الصورة هذه الأنواع الثلاثة، ثم يلخص الجدول أفضل استخدام لكل منها والحد الذي ينبغي الانتباه إليه.

قبل قراءة أي تسمية: ثبّت اتجاه الرسم أولًا بالاعتماد على سهم المقدمة أو وسيلة الإيضاح إن وُجدت؛ فهذا يمنع تبديل اليمين واليسار أو ربط خط تسمية بالمكوّن المجاور.

تسميات المنظر العلوي لأدوات التحكم وأجزاء الغطاء ونقاط الوصول إلى حاوية الغبار

يكون المنظر العلوي أوضح عندما تكون القطعة على الغطاء أو مرتبطة بنقطة وصول من أعلى. قد تتضمن التسميات، بحسب السلسلة، مجموعة الأزرار، غطاءً أو لوحة علوية، وآلية تحرير حاوية الغبار. الموقع وعلاقة القطعة بالغطاء أو الحاوية أهم من تشابه الاسم وحده عند مطابقة التسمية.

إذا كان خط التسمية ينتهي عند المزلاج أو زر التحرير، فلا تفترض أنه يشير إلى حاوية الغبار كاملة؛ اتبع نهاية الخط وحدود الرسم لتحديد مستوى الجزء.

المنظر السفلي لوحدة رأس التنظيف والعجلات والمستشعرات

يسهّل المنظر السفلي تقسيم الروبوت إلى مناطق وظيفية قبل البحث عن الاسم.

• المنطقة الوسطى: يظهر فيها عادةً رأس التنظيف والبكرات أو المستخرجات داخل فتحته.
• الجانبان: تظهر وحدتا عجلات الدفع يمينًا ويسارًا، ولكل منهما هيكل ونقاط تثبيت خاصة.
• الجزء الأمامي السفلي: توجد العجلة الدوارة في كثير من التصاميم، كما تظهر نوافذ مستشعرات السقوط على الحافة السفلية؛ يختلف عددها وموضعها حسب السلسلة.
• منطقة الطاقة والشحن: قد يوضح الرسم نقاط تلامس الشحن وغطاء أو حجرة البطارية وفق تصميم الطراز.

استخدم هذه المناطق لتحديد المجموعة أولًا، ثم انتقل إلى تفاصيل الشكل والمثبتات والموصل بدل الاعتماد على وصف لفظي عام.

المناظر التفجيرية وأرقام القطع وكيفية تمييز التجميعات عن الأجزاء الفرعية

يفصل المنظر التفجيري المكوّنات مع الاحتفاظ بعلاقتها المكانية، لذلك يفيد في معرفة نطاق التسمية وما إذا كانت تخص وحدة كاملة أو جزءًا داخلها.

قد يكون الرقم الظاهر رقم استدعاء في الشكل أو رقم جزء أو رمزًا خاصًا بالمصدر؛ لذلك اربطه بوسيلة الإيضاح واسم التجميع قبل استخدامه في البحث أو الطلب.

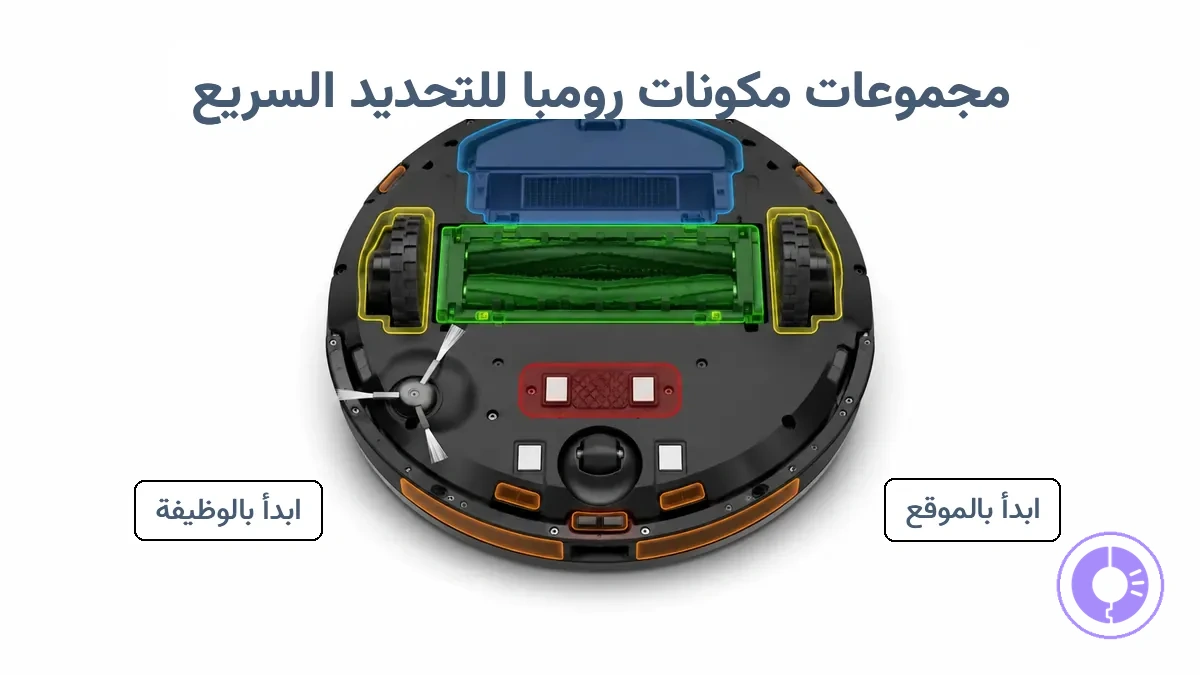

مجموعات مكونات Roomba التي يمكن تحديد موقعها بسرعة في مخطط تعريف القطع

تحديد المجموعة الوظيفية يقلل مساحة البحث داخل المخطط. ابدأ بالمنطقة التي توجد فيها القطعة، ثم طابق الوظيفة والتسمية والواجهة الميكانيكية أو الكهربائية.

يلخص الجدول مواقع المجموعات الشائعة والمصطلحات التي قد تظهر في مخططات التعريف؛ الموضع تقريبي ويتغير مع السلسلة عندما يختلف تصميم الهيكل.

• إذا عرفت الموقع: حدّد أعلى/أسفل/أمام/جانب الروبوت ثم ابحث داخل المجموعة الموجودة في تلك المنطقة.
• إذا عرفت الوظيفة: ابدأ بالتنظيف أو الحركة أو الطاقة أو الاستشعار، ثم استخدم الموضع لتقليل الاحتمالات.

مجموعات الموقع تساعدك على العثور على الاسم، أما فهم أنواع القطع ووظيفة كل قطعة فيضيف طبقة أخرى من التمييز بين الأجزاء المتقاربة في الشكل أو الوظيفة.

أجزاء تدفق الهواء في حاوية الغبار: المرشح وإطاره وحشيات الإحكام وفتحات الهواء

حول حاوية الغبار، اربط كل تسمية بوظيفتها في مسار الهواء بدل التعامل مع الأسماء كمرادفات كاملة.

• المرشح: عنصر الترشيح داخل الحاوية أو في مسار خروج الهواء منها؛ قد يظهر باسم «مرشح الحاوية» أو «مرشح الغبار».
• إطار أو حامل المرشح: الجزء الذي يثبت المرشح في موضعه؛ وهو ليس المرشح نفسه حتى إن كانا يُباعان أحيانًا ضمن تجميع واحد.
• حشية الإحكام: مادة أو حلقة إحكام عند سطح التقاء جزأين للحد من تسرب الهواء؛ قد تسمى «حشية» أو «مانع تسرب» بحسب الرسم.
• فتحات الهواء: مداخل أو مخارج في جسم الحاوية أو مسار العادم؛ يحدد موقعها بالنسبة إلى المرشح إن كانت قبل الترشيح أو بعده.

عند تشابه التسميات، استخدم موضع الفتحة وشكل إطار المرشح وسطح الإحكام لتحديد الجزء المقصود.

وحدات رأس التنظيف: البكرات وأجزاء الوحدة والفرشاة الجانبية والأغطية

أهم تمييز في هذه المنطقة هو الفرق بين وحدة رأس التنظيف وبين الأجزاء القابلة للإزالة داخلها أو بجوارها.

قارن محيط الهيكل ونقاط التثبيت وموضع البكرات لتعرف إن كان الاسم يخص التجميع الكامل أم الجزء الفرعي.

تجميعات الحركة: وحدات العجلات اليسرى واليمنى والعجلة الدوارة وأجزاء الجر

في مخططات Roomba، ركّز على موضع الوحدة واتجاهها ونقاط تثبيتها بدل افتراض أن وحدتي العجلتين متماثلتان.

• وحدة عجلة الدفع اليمنى/اليسرى: تظهر على جانبي الهيكل. إذا كان الرسم أو الجزء الأصلي يميّز LH وRH أو يمين/يسار، تعامل مع الاتجاه كصفة أساسية.
• العجلة الدوارة: توجد في الجزء الأمامي السفلي في كثير من تصاميم Roomba وتدور بحرية لتوجيه الحركة؛ طابق شكل الحامل ونقطة التثبيت لأنهما قد يختلفان بين السلاسل.
• الإطار أو المداس: قد يظهر كجزء منفصل أو ضمن وحدة العجلة حسب الرسم؛ حدّ التجميع هو الذي يوضح نطاق التسمية.

لا تستنتج اليمين واليسار من جهة الشاشة وحدها. استخدم سهم مقدمة الروبوت أو علامة الجانب أو موضع الوحدة على الهيكل كما يعرّفه المخطط.

أجزاء الطاقة والشحن: موضع البطارية ونقاط التلامس واتجاه الموصل

يساعد موضع البطارية ونقاط الشحن والموصل في التعريف، لكن هذه السمات لا تثبت التوافق ما لم تتطابق واجهة القطعة مع الطراز.

• موضع البطارية وشكل حجرتها: يربطان القطعة بالمنطقة الصحيحة في المخطط.
• نقاط تلامس الشحن: قارن موضعها وشكلها بالنسبة إلى أسفل الهيكل أو قاعدة الشحن.
• شكل الموصل ومفتاحه: قارن اتجاه اللسان وتخطيط أطراف التوصيل عندما يكون الموصل ظاهرًا.
• نقاط التثبيت: يجب أن تتفق مع الهيكل قبل اعتبار القطعة تطابقًا مرشحًا.

علامتا + و− توضّحان القطبية عندما تظهران، لكنهما لا تكفيان وحدهما للحكم على توافق بطارية أو موصل.

تسميات الاستشعار والملاحة: المصد ومستشعرات السقوط والعوائق والهياكل ذات الصلة

لا تشير كل «نافذة مستشعر» إلى الوظيفة نفسها؛ اربط التسمية بموضعها في الهيكل وبنوع الوحدة التي تحيط بها.

• المصد الأمامي: الغلاف المتحرك في مقدمة الروبوت؛ قد تشير التسمية إلى المصد نفسه أو إلى مكونات استشعار مرتبطة به.
• مستشعرات السقوط: تظهر كنوافذ بصرية في الجانب السفلي قرب الحافة في كثير من السلاسل، وتستخدم لاكتشاف الحواف أو الانخفاضات؛ يختلف العدد والترتيب حسب الطراز.
• مستشعرات العوائق أو الملاحة: قد تكون مرتبطة بمنطقة المصد أو بوحدات أخرى حسب جيل Roomba، لذلك يجب مطابقة شكل الهيكل وموضعه مع مخطط الطراز المحدد.

التسمية القريبة من نافذة بصرية تساعد في تحديد موضع المستشعر، لكنها لا تجعل مستشعرًا من سلسلة ما بديلًا مضمونًا لسلسلة أخرى.

أنماط تسمية القطع ووسمها المتكررة عبر سلاسل Roomba

تتكرر كلمات مثل «وحدة» و«تجميع» و«غطاء» و«فرشاة» عبر السلاسل، لكن تشابه الاسم لا يعني تشابه المقاس أو الواجهة. استخدم المصطلح لتحديد مستوى القطعة، ثم استخدم الشكل والموقع للتأكد مما تشير إليه التسمية.

استخدم سياق المخطط لتثبيت المعنى؛ فاسم مختلف قد يصف الجزء نفسه وظيفيًا، بينما الاسم نفسه قد يُستخدم لقطع غير قابلة للتبادل بين أجيال مختلفة.

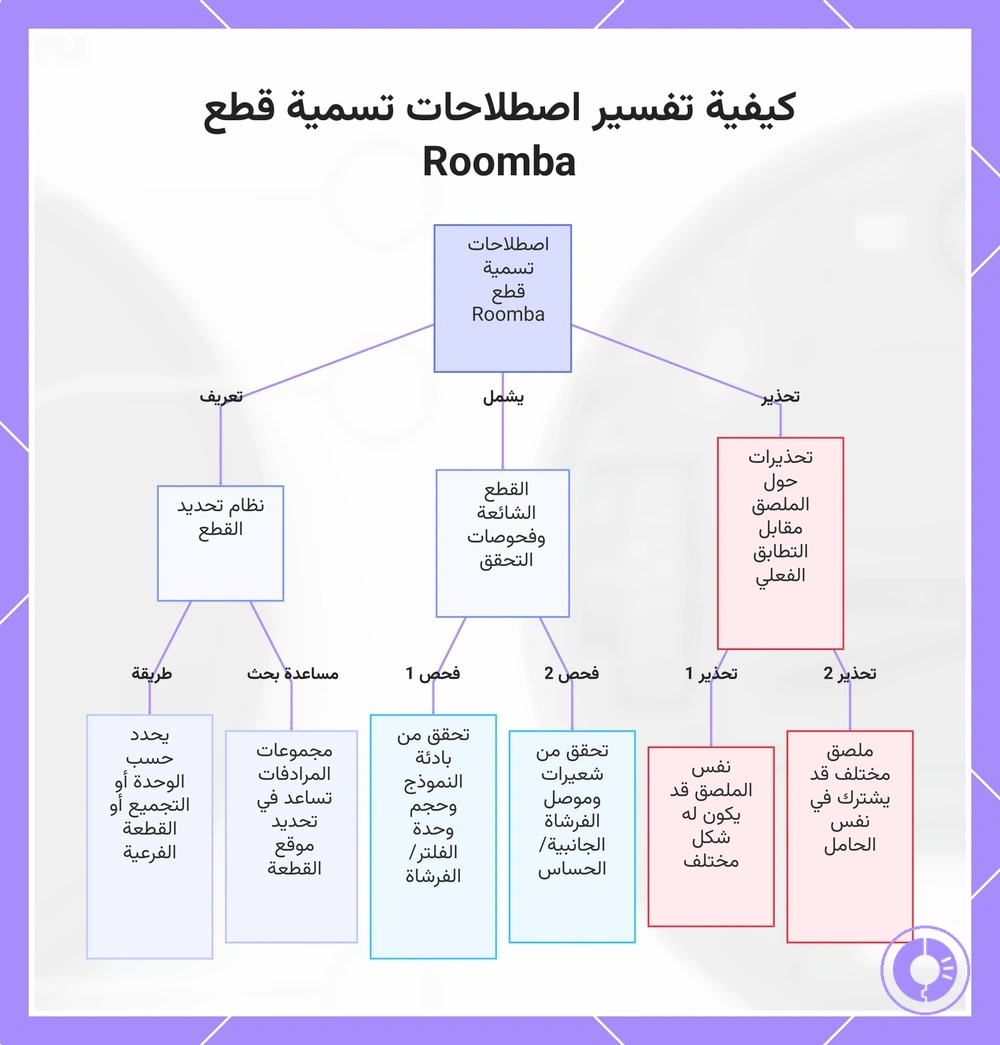

يوضح الرسم التالي كيف ترتبط التسمية بمستوى القطعة وبالفحوص البصرية اللازمة قبل البحث عن بديل.

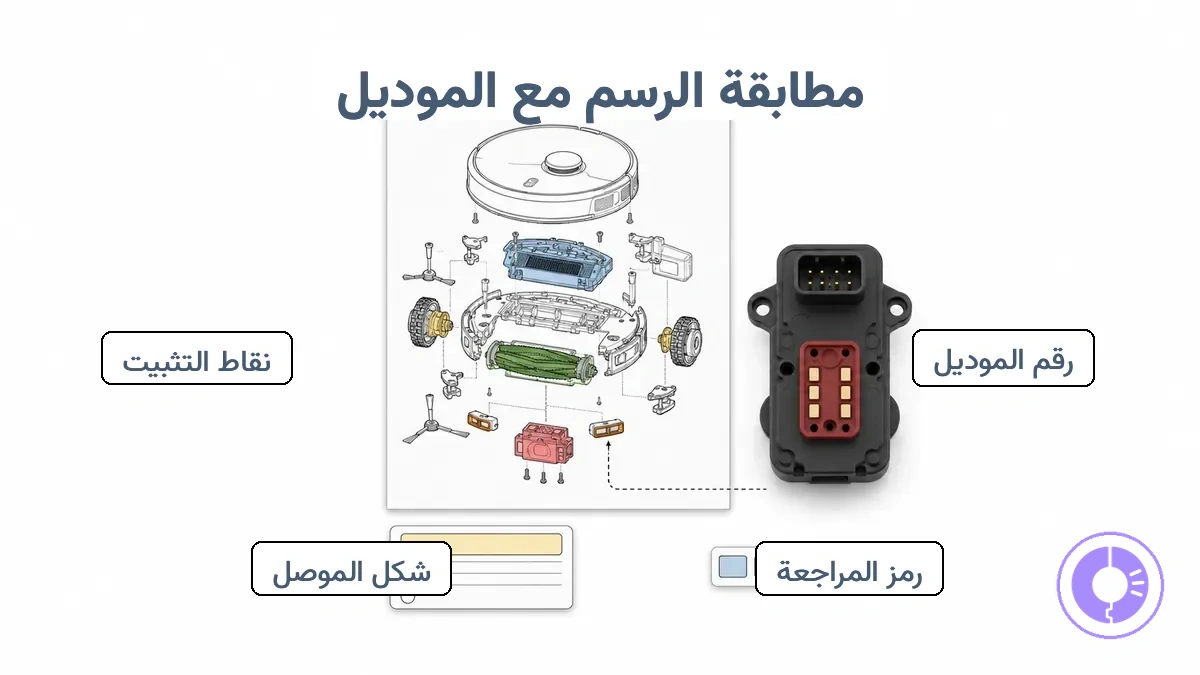

مطابقة المخطط لطراز Roomba الخاص بك وإصداره قبل طلب القطع

بعد تحديد اسم القطعة من المخطط، انتقل إلى خطوة منفصلة: مطابقة الطراز والسلسلة والواجهة الفعلية للقطعة. فالمخطط العام قد يقرّبك من الاسم الصحيح من دون أن يثبت أن البديل مناسب لوحدتك.

استخدم قائمة التحقق التالية قبل الاعتماد على تطابق بصري قريب:

• رقم الطراز أو السلسلة: خذه من ملصق تعريف الروبوت نفسه، لا من شكل الغطاء أو لون الجهاز.
• رقم الجزء أو رمز المراجعة إن وُجد: سجّله من القطعة الأصلية أو المخطط؛ لا تفترض أن كل طراز يحمل رمز إصدار منفصلًا ظاهرًا للمستخدم.
• هندسة التثبيت: قارن عدد نقاط التثبيت ومواضعها وشكل الحواف أو المشابك.
• واجهة الموصل للقطع الكهربائية: قارن الشكل ومفتاح التوجيه وتخطيط أطراف التوصيل، لا مجرد عددها الظاهري.
• الاتجاه: أكّد يمين/يسار أو اتجاه تركيب القطعة عندما يميّزه الرسم أو الجزء الأصلي.

التطابق الشكلي وحده غير كافٍ. إذا اختلفت نقطة تثبيت أو موصل أو جهة تركيب، تعامل مع القطعة كغير مؤكدة التوافق حتى تطابقها مع معلومات الطراز. ولخطوات أوسع، استخدم دليل تأكيد التوافق قبل الطلب.

استخدام المخطط لتحديد قطعة الغيار الصحيحة بالاعتماد على دلائل الموقع أولًا

ابدأ من مكان القطعة وعلاقتها بما حولها، ثم انتقل إلى الاسم. هذا التسلسل يقلل خطر اختيار تسمية تبدو صحيحة لغويًا لكنها تشير إلى تجميع آخر.

1. حدّد المنطقة العامة: أعلى الروبوت أو أسفله أو مقدمته أو أحد الجانبين، ثم لاحظ المكونات المجاورة.
2. طابق نقاط التثبيت: قارن مواضع البراغي أو المشابك أو الفتحات وشكل الحافة مع الرسم.
3. طابق الواجهات: تتبع الأسلاك أو الموصلات أو الوصلات الميكانيكية التي تربط القطعة بما حولها.
4. اتبع خط التسمية: تأكد من أن نهايته تلامس القطعة المقصودة، ثم اقرأ الاسم أو رقم المرجع في وسيلة الإيضاح.
5. ثبّت مستوى القطعة: حدّد هل الاسم يخص تجميعًا كاملًا أم جزءًا فرعيًا داخل التجميع.
6. تحقق من الطراز قبل الطلب: بعد التعرف على القطعة، طابق معلومات الطراز والموصل ونقاط التثبيت مع البديل المرشح.

بعد أن يصبح اسم القطعة ونطاقها واضحين، انتقل إلى خطوات الاستبدال العامة عند الحاجة إلى تنفيذ الاستبدال.

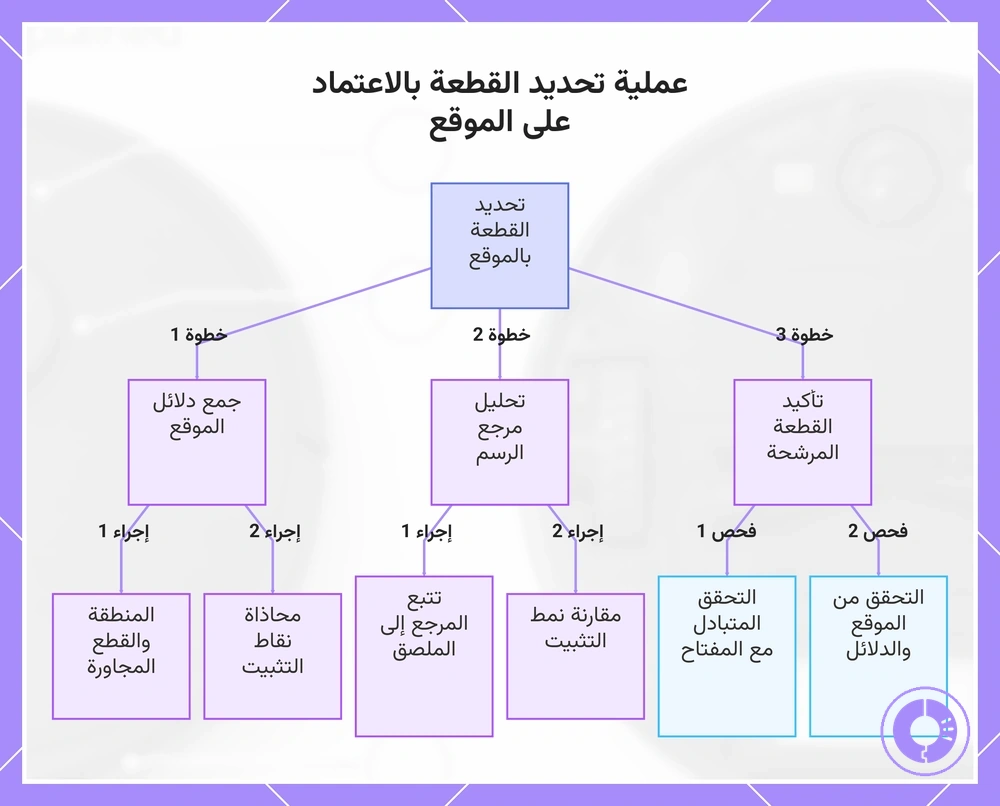

يلخص الرسم التالي الفكرة في ثلاث مراحل عملية: تحديد الموقع، مطابقة السمات، ثم التحقق من الهوية قبل الانتقال إلى التوافق.

التعرف على القطعة من نقاط التثبيت والأغطية والأجزاء المجاورة قبل البحث عن الاسم

عندما تكون التسمية غير واضحة، استخدم ثلاث طبقات من القرائن المكانية بدل تخمين الاسم.

1. نقاط التثبيت: قارن عدد البراغي أو المشابك أو الفتحات ومواضعها بالنسبة إلى الهيكل.
2. حدود الغطاء أو الهيكل: لاحظ شكل القطعة ومكان انتهاء غلافها بالنسبة إلى التجميع المجاور.
3. الأجزاء المجاورة: طابق العجلة أو المستشعر أو السلك أو فتحة الهواء الأقرب؛ العلاقة المكانية تساعد على تثبيت الاسم الصحيح.

إذا تعارضت نقطة التثبيت أو الجار المباشر مع الرسم، أعد الفحص بدل إجبار الاسم على التطابق.

تأكيد اليمين واليسار والتمييز بين التجميع الكامل والجزء الفرعي

يوجد خطآن مختلفان هنا: اختيار الجانب الخطأ، واختيار مستوى قطعة أكبر أو أصغر من المطلوب. افحصهما مستقلين.

أكد الاتجاه ومستوى التجميع معًا قبل البحث عن البديل.

استخدام اختلافات الشكل والموصل لتجنب التطابقات القريبة عبر السلاسل

عندما تتشابه الأسماء والصور، تصبح الواجهة الميكانيكية والكهربائية هي فاصل التعرف الأهم.

• الألسنة أو مفاتيح التوجيه: يجب أن تكون في الموضع والاتجاه نفسيهما.
• مواضع البراغي والمشابك: اختلافها يعني أن القطعة قد لا تستقر في الهيكل حتى لو تشابه محيطها الخارجي.
• شكل الموصل وتخطيط أطرافه: قارن الغلاف ومفتاح الإدخال ومواقع الأطراف عندما تكون مرئية.
• الهيئة الخارجية ومسار الكابل: الاختلاف الواضح في حدود القطعة أو موضع خروج الكابل قرينة على اختلاف الإصدار أو التجميع.

إذا اختلفت سمة واجهة حاسمة، فلا تفترض التوافق بسبب تشابه الاسم أو الصورة.

مصادر تسميات المخططات وأرقام القطع وكيفية ربطها بقوائم القطع

قد تأتي تسميات مخططات القطع من كتيب الشركة المصنعة أو رسم تفجيري أو كتالوج مورّد. لذلك يمكن أن يكون الرقم الظاهر رقم جزء فعليًا أو رقم مرجع داخل الشكل أو رمزًا خاصًا بالمصدر، ولا ينبغي مساواة هذه الأنواع تلقائيًا.

قاعدة بحث عملية: اجمع اسم القطعة مع رقم طراز Roomba، ثم أضف جهة اليمين/اليسار أو رقم الجزء الأصلي عندما يكونان موجودين ومؤكدين. لا تستخدم رقمًا مجهول النوع من الرسم باعتباره رقم طلب.

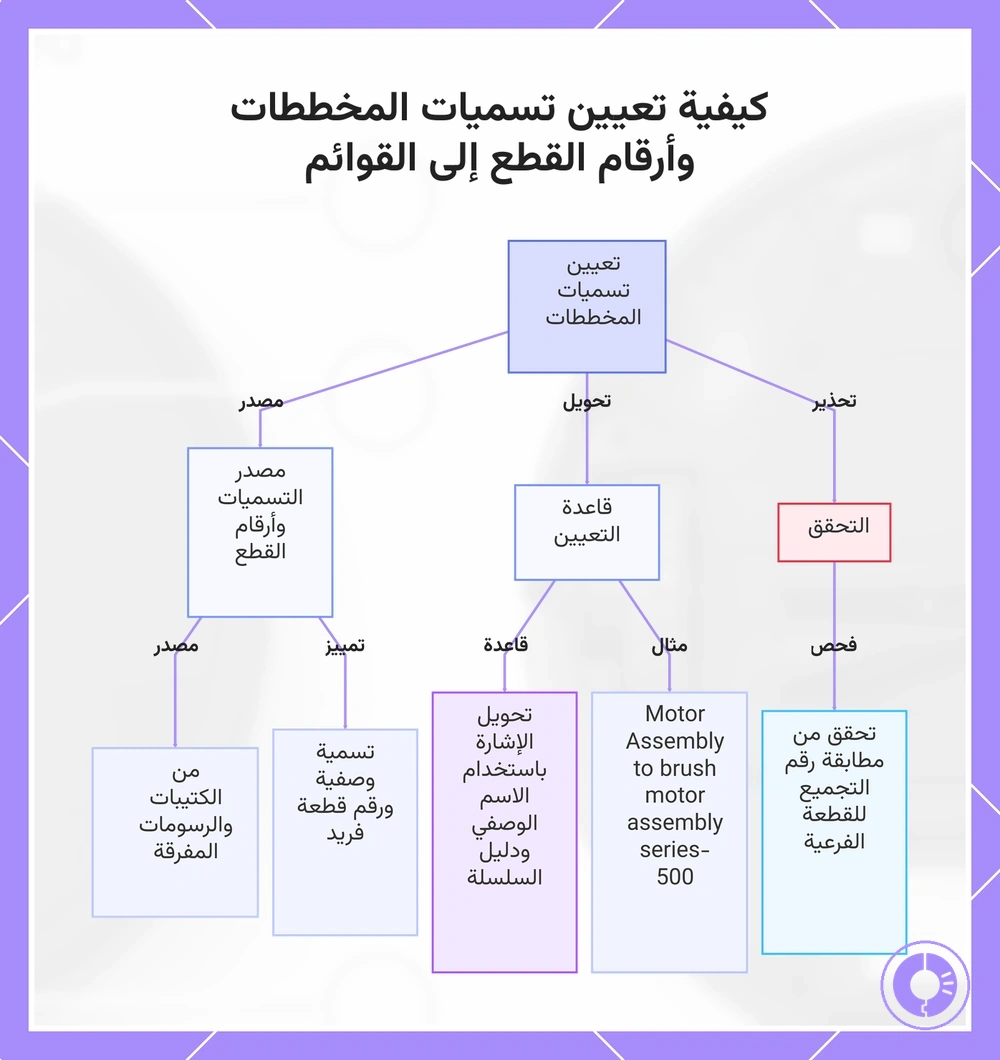

يوضح الرسم التالي مسار الانتقال من التسمية والمرجع في المخطط إلى بحث أكثر تحديدًا مع خطوة تحقق قبل الاعتماد على أي قائمة.

أخطاء تفسير المخطط الشائعة التي تؤدي إلى طلب قطع خاطئة

أكثر الأخطاء شيوعًا تنشأ من خلط وظيفة المخطط بالتوافق، أو من قراءة الاتجاه ومستوى التجميع بصورة غير صحيحة. يربط الجدول كل خطأ بنتيجته وفحص الوقاية المناسب.

إذا كان انخفاض أداء التنظيف هو سبب البحث عن قطعة، فراجع ما الذي ينبغي فحصه أو استبداله عند انخفاض أداء التنظيف. وإذا ظهر رمز عطل، استخدم دليل رموز الأعطال والقطع المحتمل استبدالها لتضييق نطاق الفحص قبل اتخاذ قرار الاستبدال.

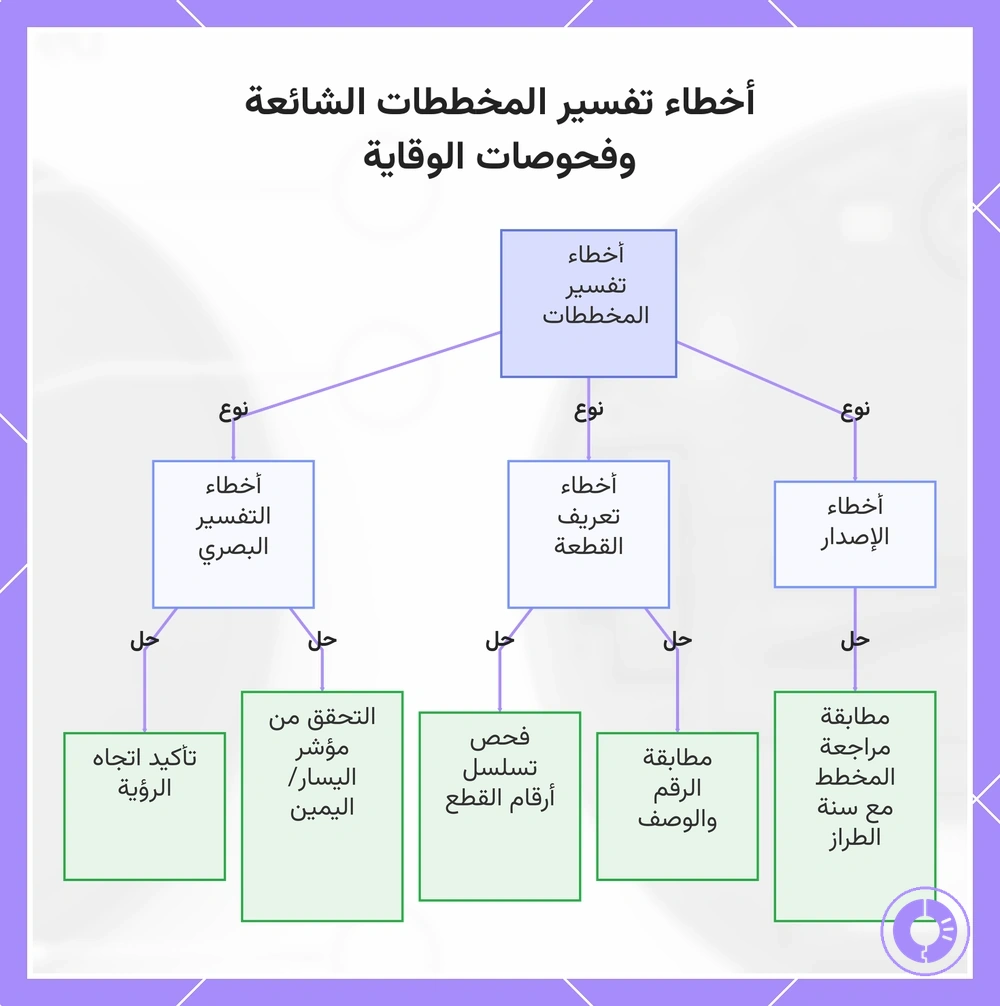

يلخص الرسم التالي أخطاء قراءة المخطط والفحوص التي تمنع تحويل خطأ التعرف إلى طلب قطعة غير مناسبة.
