Roomba Yedek Parça Şeması: Bileşen Adları ve Konumları

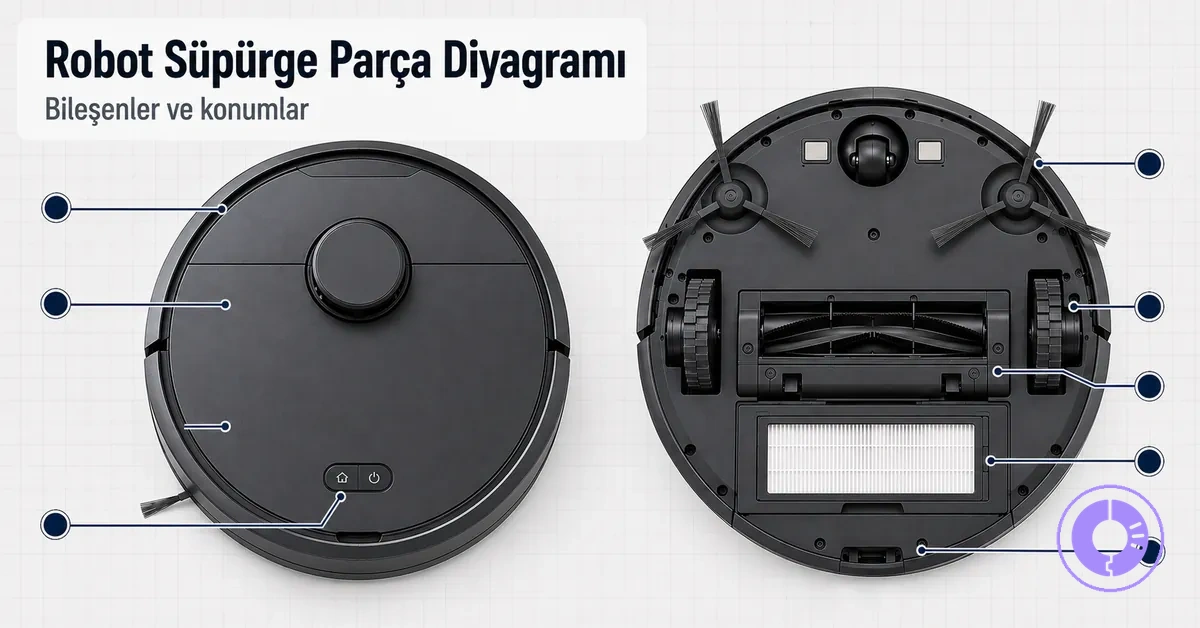

Bir Roomba yedek parça şeması, parçanın adını ve robot üzerindeki konumunu belirlemenize yardımcı olur; uyumluluğu tek başına doğrulamaz. Önce şema görünümünü ve fiziksel konumu eşleştirin; ardından montaj/alt parça, sol/sağ yönelimi ve bağlantı biçimini kontrol edin. Siparişten önce model/seri ve gerekiyorsa revizyonu ayrıca doğrulayın.

Roomba parça tanımlama asistanı

Parçanın bulunduğu bölgeyi ve çözmek istediğiniz ayrımı seçin. Asistan, şemada önce hangi bileşen grubuna bakmanız gerektiğini ve hangi fiziksel ipuçlarını doğrulamanız gerektiğini özetler.

Parça nerede görünüyor? Robotun altı — orta bölüm Robotun altı — sol/sağ yan bölüm Toz haznesi / hava akışı bölgesi Ön tampon / alt sensör bölgesi Pil / şarj kontakları bölgesi Üst kapak / hazne erişimi

Hangi ayrımı yapmanız gerekiyor? Parçanın adını bulmak Montaj mı, alt parça mı? Sol mu, sağ mı? Yakın model/revizyon eşleşmesini elemek

Öncelikli kontrol

Tanımlama sınırı: Bu araç şemayı yorumlamayı kolaylaştırır; bir parçanın belirli Roomba modelinizle uyumunu garanti etmez.

Konum tabanlı okuma, yalnızca ada bakmaktan daha güvenli bir başlangıçtır: örneğin temizleme kafası modülünü tek bir rulo/ekstraktörden veya sol tahrik tekerleği modülünü sağ modülden ayırmak için komşu parçaları, montaj noktalarını ve bağlantı yönünü birlikte değerlendirin.

Aşağıdaki bölümler, hangi şema görünümünün hangi bileşen grubunu bulmak için en yararlı olduğunu ve bir etiketi fiziksel parçayla eşleştirirken hangi ipuçlarının öncelikli olduğunu gösterir.

Bir Roomba Parça Şemasının Tanımlamaya Yardımcı Olduğu ve Onaylamadığı Şeyler

Bir Roomba parça şeması bileşen adını, fiziksel konumu ve montaj ilişkisini tanımlamaya yardımcı olur; model veya revizyon uyumluluğunu onaylamaz. Bu ayrım, şemayı sipariş doğrulamasının yerine kullanmamak için temeldir.

Örneğin alt görünümdeki rulo/ekstraktörler, temizleme kafasının içindeki konumları ve şekilleriyle tanınabilir. Ancak benzer görünen bir parça farklı bir model ailesinde farklı bağlantı, ölçü veya revizyon kullanabilir.

Pratik karar zinciri şöyledir: konum + görünür şekil + şema etiketi → parça tanımı; model/seri + bağlantı/montaj ayrıntıları + gerekiyorsa revizyon → uyumluluk kontrolü. Uyumu doğrulamak için Roomba yedek parçaları ana sayfasındaki model ve parça eşleştirme bilgilerini ayrıca kullanın.

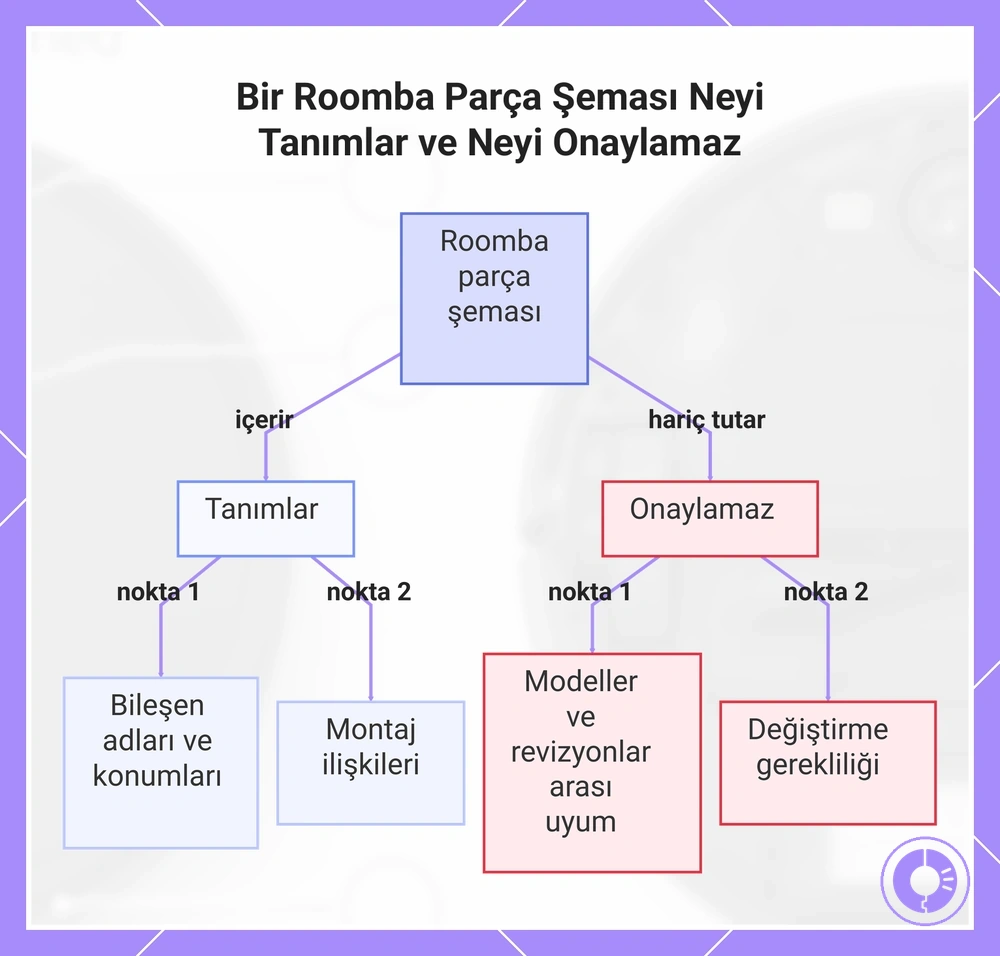

Bu grafik, bir Roomba parça şemasının tanımlamaya yardımcı olduğu ve onaylamadığı şeyleri gösterir.

Yaygın Roomba Şema Biçimleri: Üst Görünüm, Alt Görünüm ve Patlatılmış Görünümler

Şema biçimi, bir Roomba'da en hızlı ve en güvenilir şekilde neyi tanımlayabileceğinizi belirler. Üst görünüm, alt görünüm ve patlatılmış görünüm bir Roomba parça şemasında farklı tanımlama ihtiyaçlarına hizmet eder.

Bir parça şeması biçimi, bileşenleri sunmak için kullanılan görüntüleme perspektifini ve detay seviyesini tanımlar. Tablo, her biçimin öne çıkardığı parçaları, en uygun kullanımını ve kaçınılması gereken yaygın yorumlama hatasını özetler.

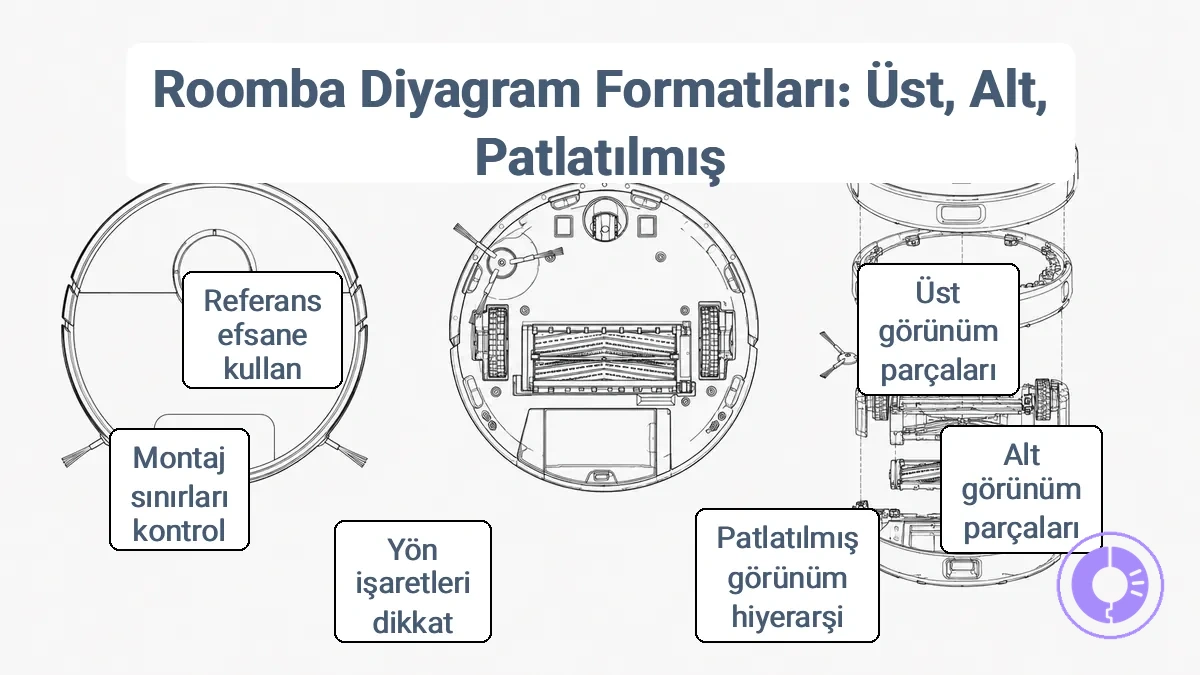

Görsel, üst, alt ve patlatılmış görünümleri göstererek biçimi hedefinizle eşleştirmenizi sağlar.

Dikkat edilmesi gereken yaygın yanlış okumalar:

• Yanlış yönelim: Yön işaretlerini kontrol etmeden şemayı döndürmek sol/sağ veya ön/arka etiketlerini tersine çevirebilir ve yanlış parça tanımlamaya yol açabilir.
• Montajları karıştırmak: Benzer görünen ancak farklı alt montajlara ait parçalar, montaj sınırları şemada net değilse yer değiştirilebilir.
• Göstergeyi atlamak: İşaretleme göstergesini yok saymak, bağlantı elemanı türlerinin, parça numaralarının veya referans sembollerinin yanlış tanımlanmasına neden olur.

Bu risklerin farkında olmak, her şema biçiminin belirli bileşen grupları hakkında neyi ortaya çıkardığını netleştirmeye yardımcı olur.

Kontroller, kapak parçaları ve toz haznesi erişim noktaları için üst görünüm etiketleri

Kapaktaki üst görünüm etiketleri genellikle düğme/kontrol kümesini ve toz haznesi açma noktasını belirtir. Bu öğeler, robotu sökmeden dış yüzeydeki konumlarıyla tanımlanabilir.

Temizleme kafası modülleri, tekerlekler ve sensörler için alt görünüm düzeni

Alt görünüm, robotu sökmeden temizleme kafasını, tahrik tekerleklerini ve uçurum sensörü pencerelerini birbirinden ayırmak için en yararlı görünümdür. Parçayı önce bulunduğu bölgeyle eşleştirin:

Patlatılmış görünümler, parça numaraları ve montajların alt parçalara nasıl ayrıldığı

Patlatılmış görünüm, bir montajı bileşenlerine ayırırken parçalar arasındaki uzamsal ilişkiyi korur.

Bu ipuçları, işaretleme çizgilerini, miktar işaretleyicilerini ve montaj sınırlarını yorumlamaya yardımcı olur.

• İşaretleme çizgileri bir parça numarasını veya etiketini ilgili bileşenine bağlayarak hangi tanımlayıcının hangi parçaya ait olduğunu netleştirir.
• Miktar işaretleyicileri (genellikle parantez içinde bir sayı) bir montajda belirli bir parçanın kaç kopyasının kullanıldığını belirtir. Bu, aynı parça birden fazla konumda göründüğünde eksik veya fazla sipariş vermeyi önlemeye yardımcı olabilir.
• Montaj sınırları (parantezler, kesik çizgiler veya gruplanmış düzenler) hangi parçaların aynı alt montaja ait olduğunu gösterir. Bu sınırlar parça hiyerarşisini açıklar; parçaların ayrı satılıp satılmadığını tek başına göstermez.

Tipik bir risk: bir alt parça yerine bir montajı işaret eden bir işaretleme çizgisi aramanızı yanlış yönlendirerek ihtiyacınız olan bireysel bileşen yerine tüm bir üst düzey üniteyi sipariş etmenize yol açabilir. Numaralandırma kaynağa veya model ailesine göre değişebileceğinden etiketi, parça listesi ve ünitenizin model/seri bilgisiyle birlikte doğrulayın.

Bir parça tanımlama şemasında hızlıca bulunacak Roomba bileşen grupları

Bileşenleri işlevsel alana göre gruplamak, bir tanımlama şemasında parçaları daha hızlı bulmanıza yardımcı olur. Şema her bölgeyi konum ve işleve göre gruplar. Tüm parça adlarını taramak yerine parçanın bulunduğu bölge veya yaptığı işleve karşılık gelen gruptan başlayın.

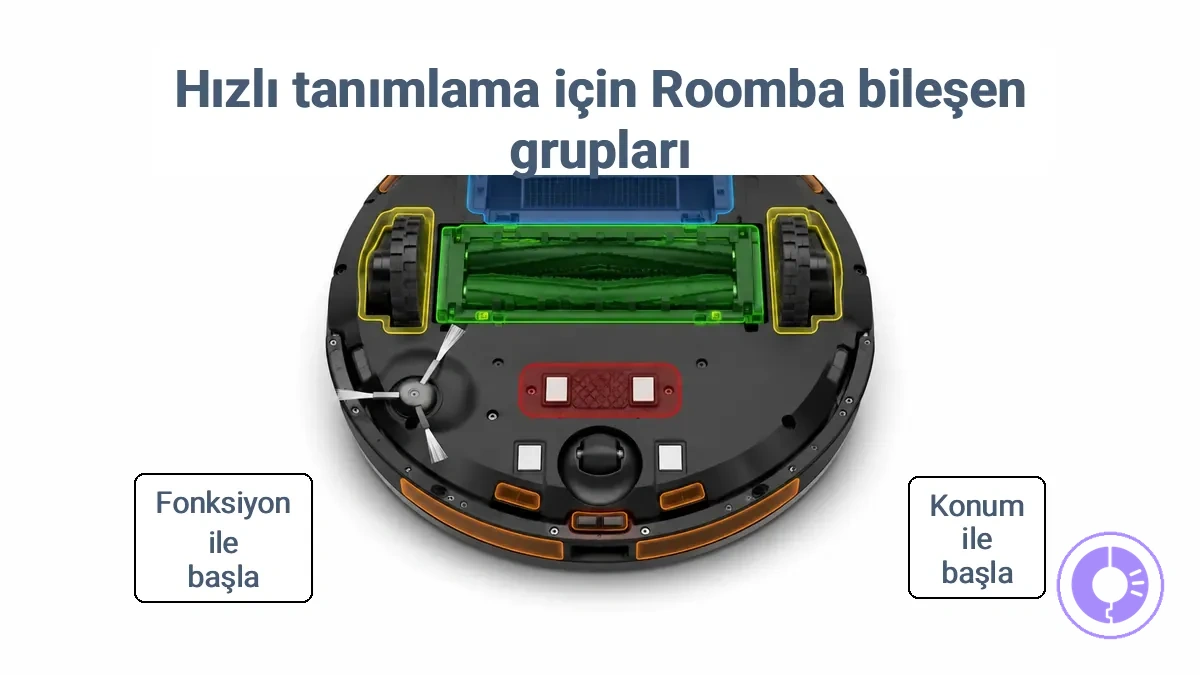

Her bölge, tanımlama şemalarındaki tipik konumları ve yaygın etiket terimlerini gösterir.

Konum veya işleve göre başlayın:

• Konuma göre başlayın – parçanın göründüğü robot alanına bakın (üst, alt, ön).
• İşleve göre başlayın – parçanın ne yaptığını belirleyin (temizle, hareket ettir, güç ver, algıla).

Bileşen grupları parçayı şemada hızlıca buldurur; ancak parça türlerini ve her birinin görevini anlamak, şekil, montaj ve işlev farklarını yorumlamak için ayrı bir adımdır.

Eş anlam karışıklığını azaltmak – örneğin, “hazne” ve “toz haznesi”nin aynı bölgeye atıfta bulunduğunu fark etmek – aramanızı verimli tutar.

Toz haznesi hava akışı parçaları: filtre, filtre çerçevesi, contalar ve havalandırmalar

Hazne çevresinde sık etiketlenen hava akışı parçaları filtre, filtre çerçevesi/tutucusu, sızdırmazlık elemanları ve hava çıkışlarıdır. Yaygın etiket varyantları şunları içerir:

• Filtre: haznenin içinde bulunur; genellikle "toz haznesi filtresi" veya "hazne filtresi" olarak etiketlenir.
• Filtre çerçevesi: filtreyi yerinde tutar; "filtre tutucu," "çerçeve" veya "hava filtresi tutma çerçevesi" olarak görünebilir.
• Contalar: çerçeve ile hazne arasındaki keçeler; genellikle "kauçuk conta", "sızdırmazlık contası" veya "keçe" olarak etiketlenir.
• Havalandırmalar: havanın çıkmasını sağlayan açıklıklar; genellikle "hava çıkışı", "egzoz çıkışı" veya "havalandırma açıklığı" olarak etiketlenir.

Filtre çerçevesinin yuva şekli ve konumu, doğru etiketi belirlemeye yardımcı olur.

Temizleme kafası modülleri: silindirler, fırça modülü parçaları, yan fırça ve kapaklar

Şemada temizleme kafası modülü ile tek tek değiştirilebilen parçaları ayırın. Birçok Roomba düzeninde ana rulo/ekstraktörler temizleme kafası içinde yer alırken, yan fırça ayrı bir kenar temizleme bileşeni olarak gösterilebilir; bu nedenle modül sınırını şemadan okuyun.

Hareketlilik düzenekleri: sol ve sağ tekerlek modülleri, döner tekerlek ve çekiş parçaları

Roomba hareketlilik parçalarında en önemli ayrım, sol/sağ tahrik tekerleği modülü ile ön döner tekerlek arasındadır. Sol ve sağ modüller dışarıdan benzer görünebilir; tarafı yalnızca genel şekle göre varsaymayın.

Çekiş desenini tek başına sol/sağ göstergesi olarak kullanmayın. Şemadaki taraf etiketi varsa onu, yoksa fiziksel montaj ve bağlantı yönünü esas alın.

Güç ve şarj parçaları: pil yerleşimi, kontaklar ve konektör yönelimi

Güç ve şarj parçalarını tanımlarken pil bölmesi, şarj kontaklarının yerleşimi ve konektör biçimi birlikte değerlendirilmelidir. “+” ve “−” gibi işaretler yönü açıklayabilir, fakat tek başına model uyumluluğu göstermez.

Algılama ve navigasyon etiketleri: tamponlar, uçurum sensörleri ve ilgili muhafazalar

Algılama ve navigasyon bölümünde şema, ön tamponu, uçurum sensörü pencerelerini ve bunların muhafazalarını fiziksel konumlarıyla eşleştirmenize yardımcı olur.

Tamponla ilişkili bileşenler ön çevrede, uçurum sensörü pencereleri ise robotun alt kenarlarına yakın bölgelerde görülür. Kesin sensör sayısı ve yerleşimi modele göre değişebileceğinden etiket konumu + muhafaza şekli + model bilgisi birlikte doğrulanmalıdır.

Roomba serilerinde tekrarlanan parça adlandırma ve etiketleme kuralları

Roomba şemalarında aynı işlev için benzer terimler tekrar edebilir, ancak aynı ad aynı fiziksel uyumluluk anlamına gelmez. Etiketi; parçanın konumu, montaj seviyesi ve model/seri bilgisiyle birlikte yorumlayın.

Aşağıdaki tablo, sık görülen etiketlerin neyi ifade edebileceğini ve parçayı tanımlarken hangi fiziksel ayrıntının kontrol edilmesi gerektiğini özetler.

Ayrıca farklı şemalar aynı parçayı “yan fırça” veya “kenar süpürücü” gibi farklı adlarla anabilir. Bu nedenle etiket eş anlamlılığını fiziksel konumla doğrulayın; ada bakarak uyumluluk sonucu çıkarmayın.

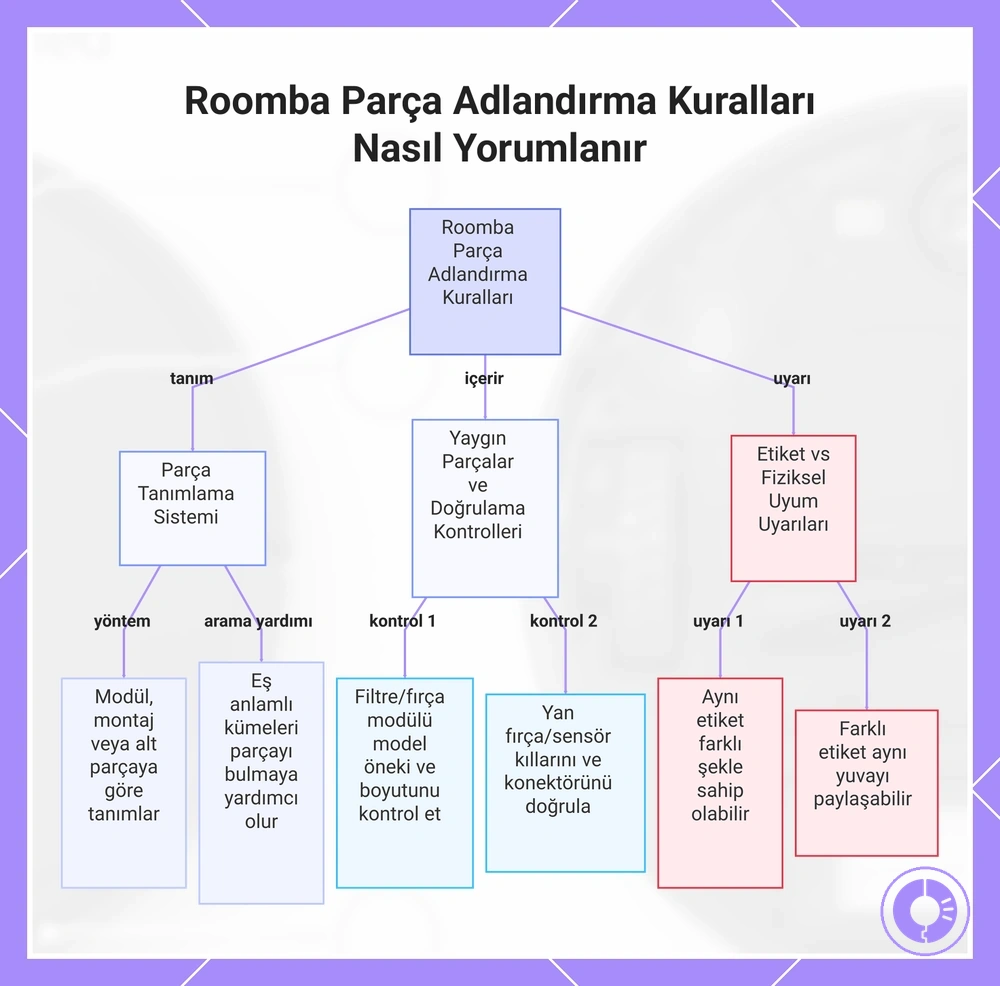

Bu grafik, Roomba parça adlandırma kurallarının nasıl çalıştığını, yaygın parçalarda neyin kontrol edileceğini ve etiket farklılıklarıyla ilgili uyarıları gösterir.

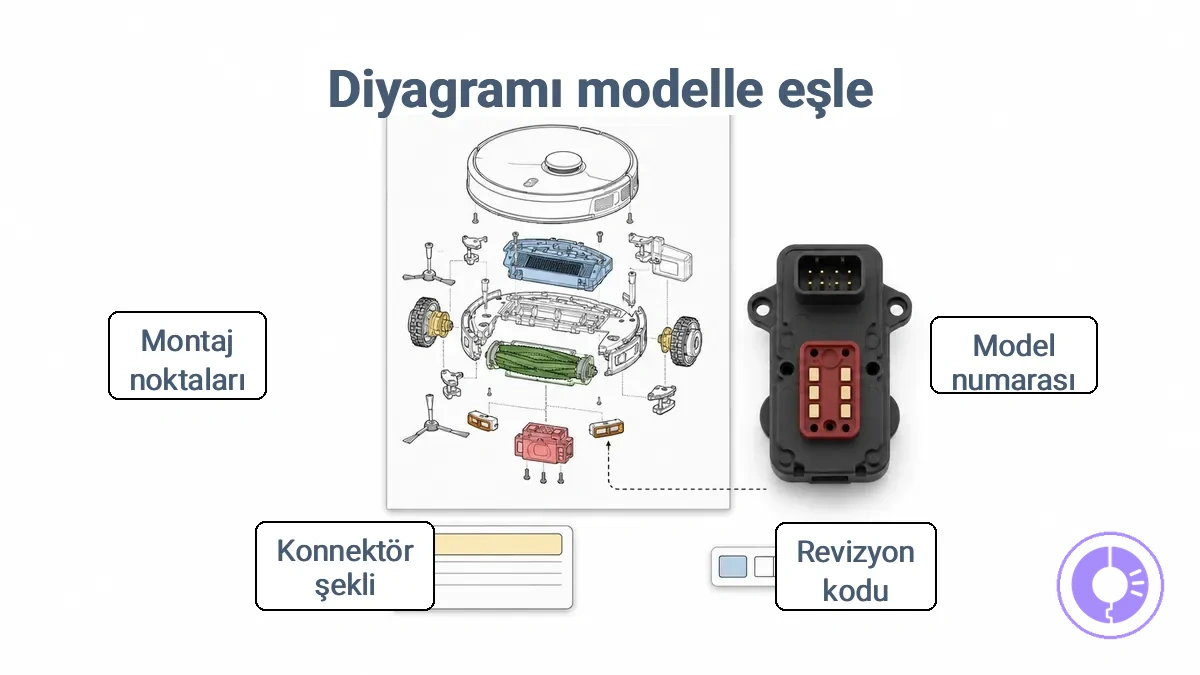

Parça sipariş etmeden önce şemayı Roomba modeliniz ve revizyonunuzla eşleştirme

Bir şemada parçayı doğru adla bulmak yeterli değildir. Siparişten önce şemanın Roomba model/seri bilgisiyle ve ünitenizde bir revizyon belirtiliyorsa o revizyonla eşleştiğini kontrol edin. Benzer dış şekil; farklı konektör, montaj noktası veya iç düzeni gizleyebilir.

Yakın eşleşmeleri elemek için aşağıdaki doğrulama zincirini kullanın. Her kontrol, görsel benzerliği daha güçlü bir fiziksel veya kimlik bilgisiyle sınar.

• Model ve seri: Ürün etiketindeki model numarasını ve seri bilgisini şemadaki kapsamla eşleştirin.
• Revizyon: Ünite veya parça üzerinde bir revizyon kodu mevcutsa not edin ve aynı revizyona göre hazırlanmış şema/listeleri tercih edin.
• Konektör: Konektör gövdesini, kilit/tırnak yapısını ve pin düzenini karşılaştırın.
• Montaj noktaları: Delik, tırnak ve yuva konumlarının fiziksel parçayla aynı olduğunu doğrulayın.
• Yön: Sol/sağ veya ön/arka yönü, gerçek şasiye göre kontrol edin; aynalanmış bir parçayı yalnızca şekle bakarak eş kabul etmeyin.

Örneğin aynı model ailesinde dışarıdan benzer görünen bir filtre, tekerlek modülü veya fırça parçası farklı kilit ya da bağlantı geometrisi kullanabilir. Bu nedenle görsel benzerlik yalnızca aday oluşturur; uyumluluk kararı değildir. Tüm parça türleri için siparişten önce uyumluluğu doğrulayın.

Konum öncelikli ipuçlarından doğru yedek parçayı tanımlamak için şema kullanma

Parçanın adını tahmin etmek yerine önce fiziksel konumu, sonra montaj noktalarını ve komşu bileşenleri belirleyin. Bu yaklaşım, benzer ad veya şekle sahip parçaları erken aşamada elemenizi sağlar.

Konum öncelikli tanımlamada amaç, şemadaki işaretleme çizgisini gerçek parçaya bağlayan konum → bağlantı → etiket zincirini kurmaktır.

Parçayı şemayla eşleştirirken şu sırayı izleyin:

1. Bölgeyi belirleyin: Parçanın üst, alt, ön, hazne veya şarj/pil bölgesinde olduğunu not edin.
2. Komşuları eşleştirin: Aynı şema bölümünde doğrudan yanında veya bağlı olduğu parçaları bulun.
3. Montaj noktalarını karşılaştırın: Vida, klips, tırnak ve yuva desenlerini fiziksel parça ile şema arasında eşleştirin.
4. İşaretleme çizgisini izleyin: Çizginin dış muhafazayı mı yoksa tek bir alt parçayı mı gösterdiğini kontrol edin.
5. Bağlantıyı doğrulayın: Varsa konektör şekli, pin düzeni ve kablo yönü gibi arayüz ipuçlarını karşılaştırın.
6. Etiketi kesinleştirin: Parça adını ve varsa gerçek parça numarasını, şemanın gösterge veya parça listesiyle çapraz kontrol edin.

Bir aday ancak konum, montaj/bağlantı ve etiket bilgileri birbiriyle tutarlıysa güçlü bir tanımlama olur. Parça tanımlandıktan sonra uygulama için genel değiştirme adımlarına geçebilirsiniz.

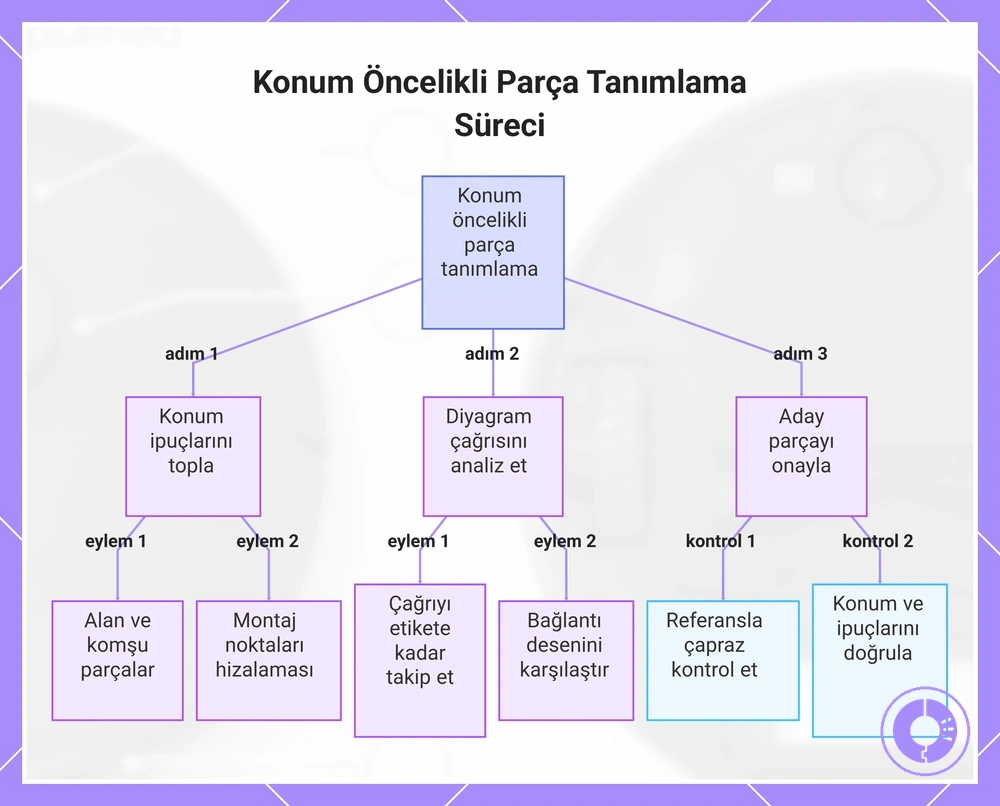

Bu grafik, isimleri eşleştirmeden önce şemadaki konum ipuçlarını kullanarak yedek parçayı tanımlamak için üç adımlı süreci gösterir.

İsimleri aramadan önce montaj noktaları, kapaklar ve komşu parçalarla tanımlama

1. Montaj noktalarını bulun: Parçayı ana montaja bağlayan vida, klips, tırnak veya yuvaların sayısını ve düzenini şemayla karşılaştırın.
2. Kapak ile işlevsel modülü ayırın: Etiket çizgisinin yalnızca dış kapağı mı yoksa altında bağlantı/mekanik bileşen taşıyan bir modülü mü gösterdiğini izleyin.
3. Komşu parçaları doğrulayın: İncelediğiniz parçanın doğrudan yanında hangi bileşenlerin bulunduğunu şemayla eşleştirin; göreli konum güçlü bir tanımlama ipucudur.
4. Çelişki varsa durun: Montaj noktası, komşu parça veya bağlantı biçiminden biri eşleşmiyorsa etiketi kesinleştirmeden önce şemayı ve model bilgisini yeniden kontrol edin.

Tek bir görsel benzerlik yerine birden fazla bağımsız konum ve bağlantı ipucunun birbiriyle tutarlı olmasını arayın.

Sol ve sağ yönelimi ile montaj seviyesi ve alt parça değişimini onaylama

İki yaygın hata türü, aynalanmış sol/sağ parçaları ve bir montajı tek bir alt parçayla karıştırmaktır. Taraf ve parça seviyesi ayrı ayrı doğrulanmalıdır.

Aramadan veya siparişten önce hem tarafı hem de montaj seviyesini kesinleştirin.

Seriler arasındaki yakın eşleşmelerden kaçınmak için şekil ve konektör farklılıklarını kullanma

Yakın model veya seri eşleşmelerinde ad benzerliği yeterli değildir. Montaj geometrisi ve konektör arayüzü daha güçlü eleme ipuçlarıdır.

Birden fazla arayüz ipucu uyuşmuyorsa uyumluluğu varsaymayın.

Şema Etiketleri ve Parça Numaralarının Kaynağı ve Listelere Eşleştirilmesi

Şema etiketleri ve parça numaraları; üretici kılavuzları, servis/patlatılmış görünüm çizimleri veya üçüncü taraf parça listeleri gibi farklı kaynaklardan gelebilir. Kaynağın kullandığı tanımlayıcı sistem aynı olmak zorunda değildir; üçüncü taraf bir stok kodunu otomatik olarak üretici parça numarası saymayın.

Patlatılmış görünümde işaretleme çizgisi, etiketi belirli bir bileşen veya montajla ilişkilendirir. Parça numarası varsa onu parça adı + montaj seviyesi + model/seri bağlamı ile birlikte okuyun; aynı numaranın farklı kaynaklarda aynı şeyi ifade ettiğini varsaymayın.

Bir şema işaretlemesini ürün veya parça listesinde ararken şu eşleme sırasını kullanın:

Şemadaki bir montaj numarası, ihtiyacınız olan tek alt parçanın numarası olmayabilir. Benzer şekilde bir satıcı listesindeki dahili SKU, üreticinin parça numarasından farklı olabilir. Numarayı bağlamdan koparmadan, işaretleme çizgisinin gösterdiği seviyeyi doğrulayın.

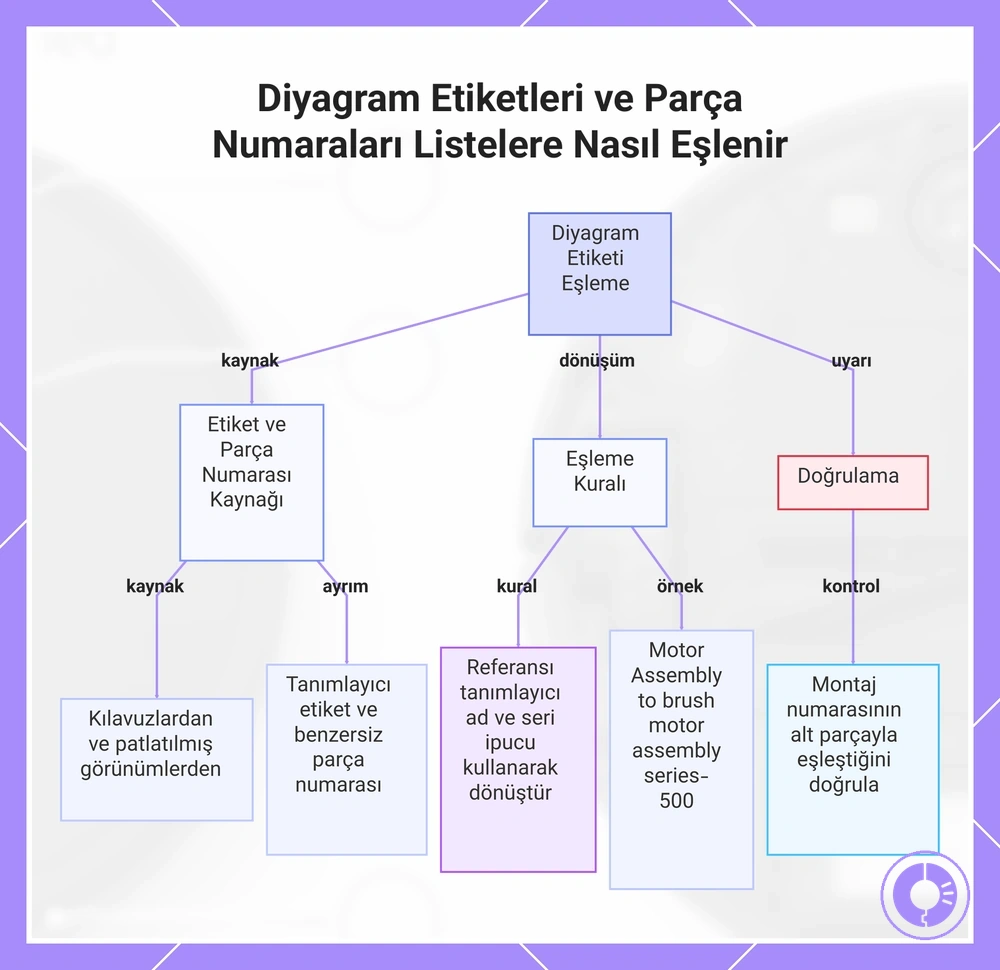

Bu grafik, şema etiketlerinin ve parça numaralarının kaynağını, referansları arama ifadelerine dönüştürmek için eşleme kuralını ve doğru parça tanımlamasını sağlamak için doğrulama adımını açıklar.

Yanlış parça siparişlerine yol açan yaygın şema yorumlama hataları

Yanlış parça siparişleri çoğunlukla şemanın yönünün, montaj seviyesinin veya model/seri bağlamının yanlış okunmasından doğar. Ödeme veya sipariş aşamasından önce bu hataları somut fiziksel kontrollerle yakalamak riski azaltır.

Aşağıdaki tablo, yaygın yorumlama hatasını doğrudan sonucu ve düzeltici kontrolüyle eşler.

Değiştirme kararına şema değil bir belirti yön veriyorsa, temizlik performansı düşünce ne değiştirilmeli bölümüne bakın. Hata kodu belirli bir bileşen grubunu işaret ediyorsa hata kodları ve muhtemel parça değişimi rehberini kullanın. Şema ile belirti farklı parçaları işaret ediyorsa siparişten önce model/seri ve fiziksel arayüzü yeniden doğrulayın.

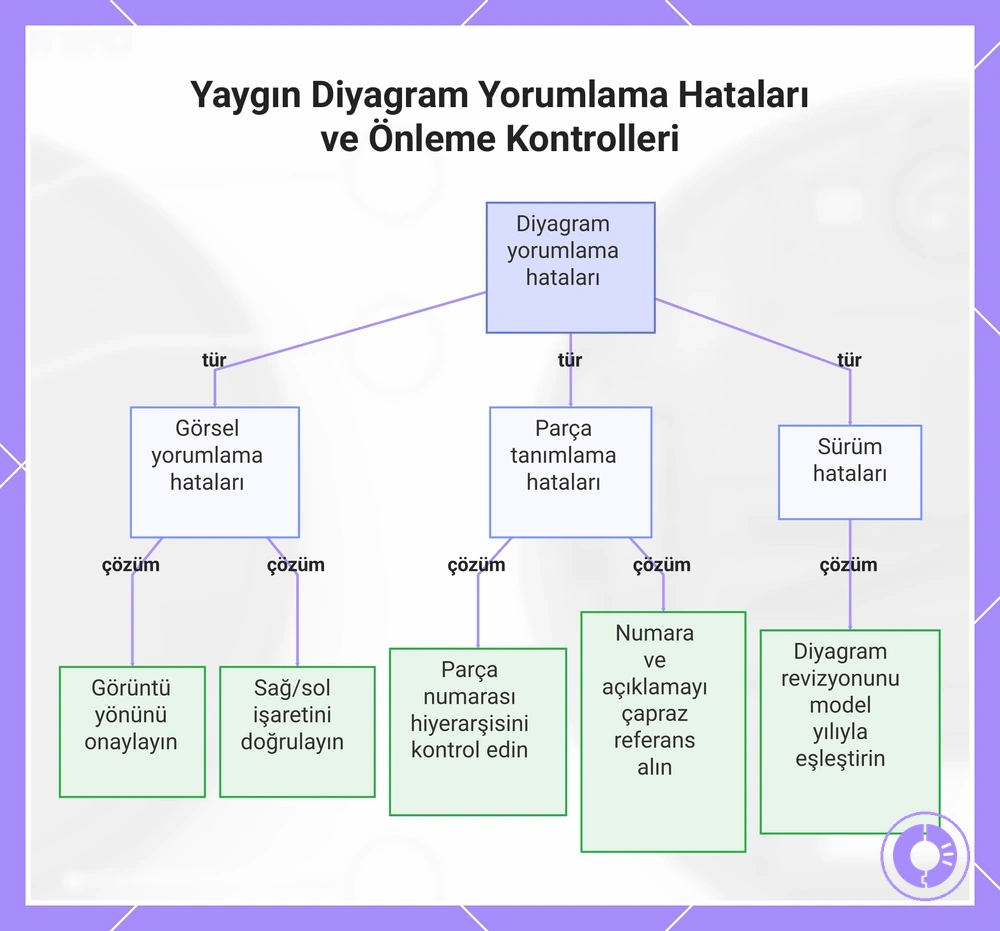

Bu görsel, şema okuma hatalarının ana kategorilerini ve yanlış parça siparişlerini önlemek için temel kontrolleri gösterir.
